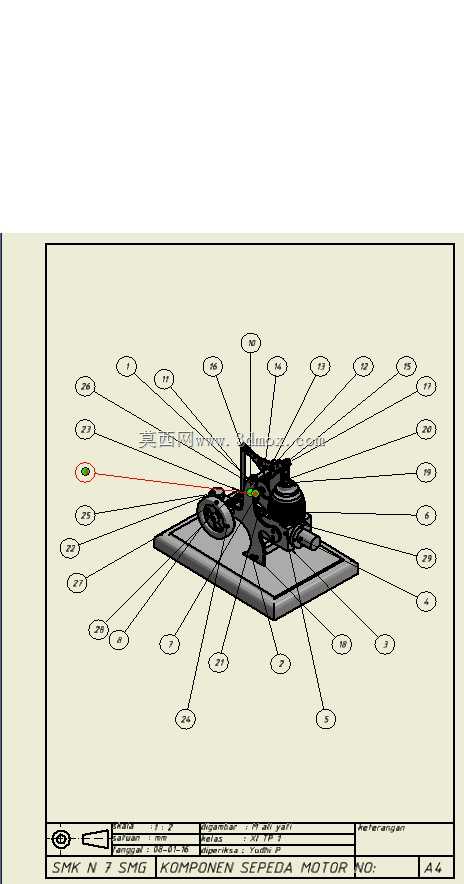

斯特林动力演示机构带轮传动结构

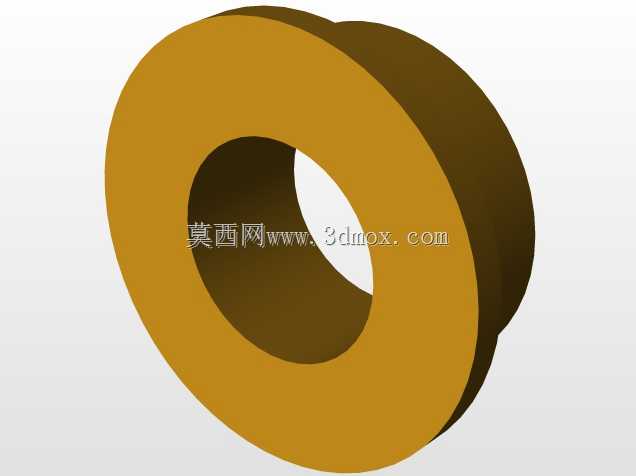

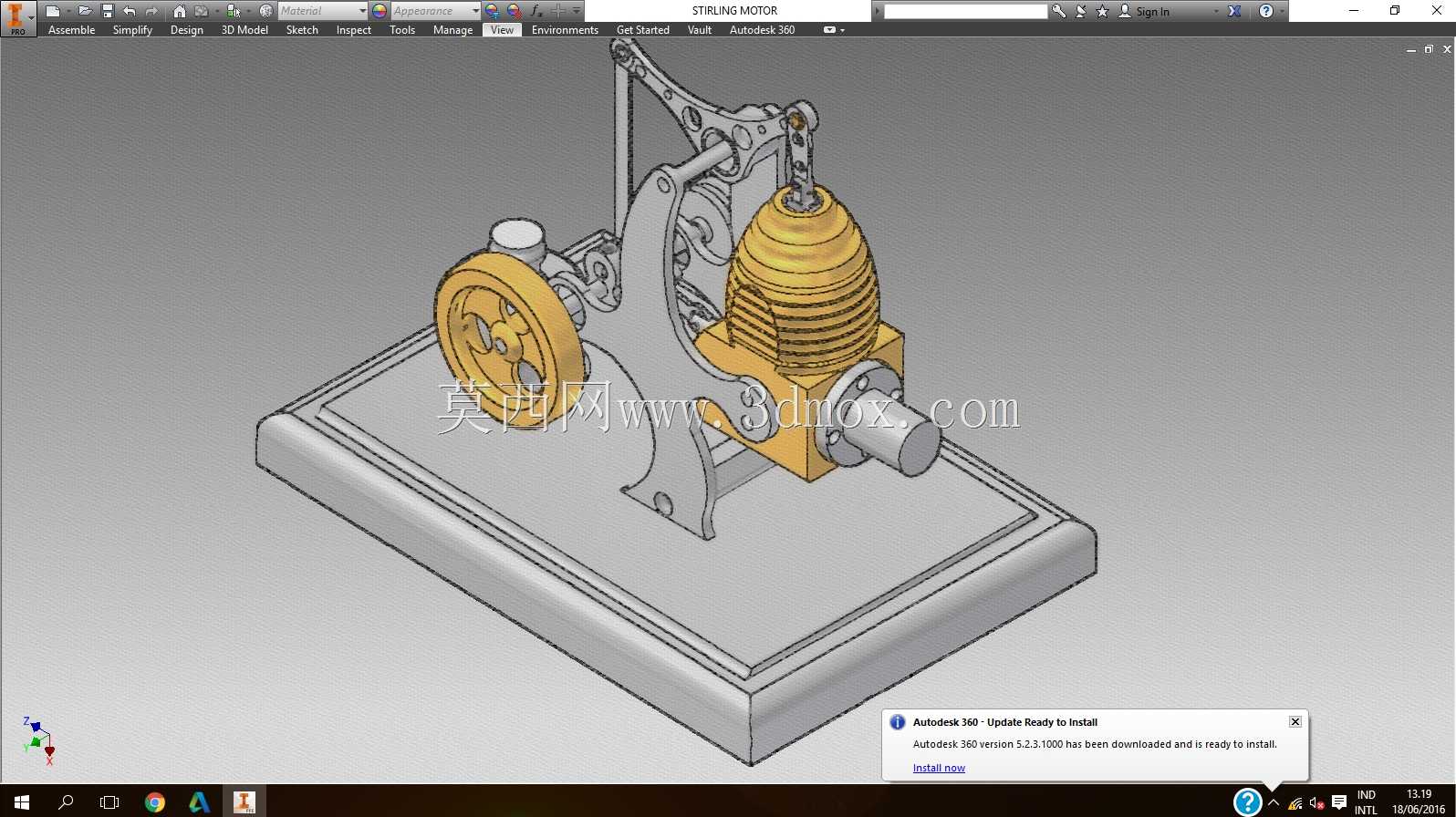

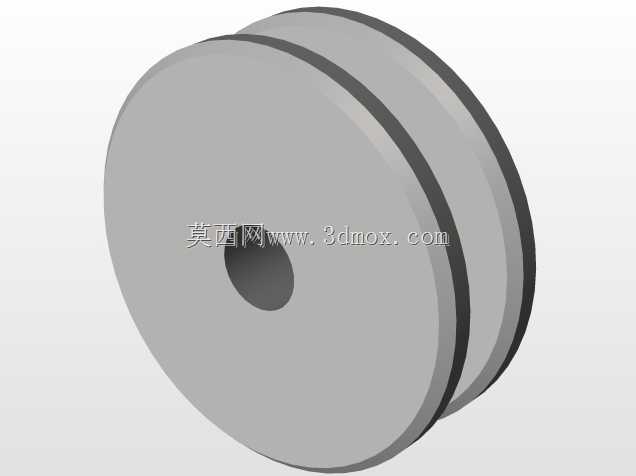

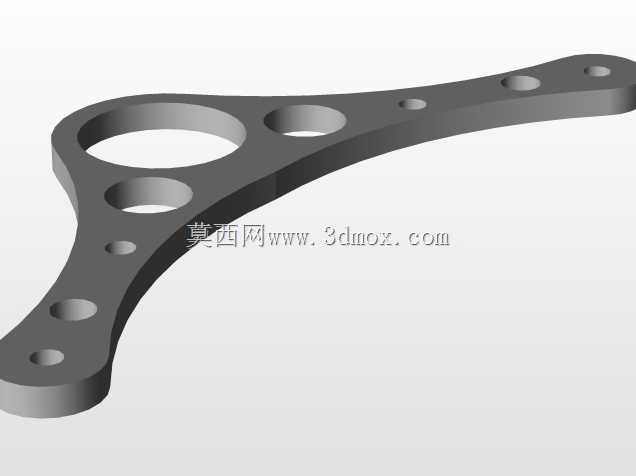

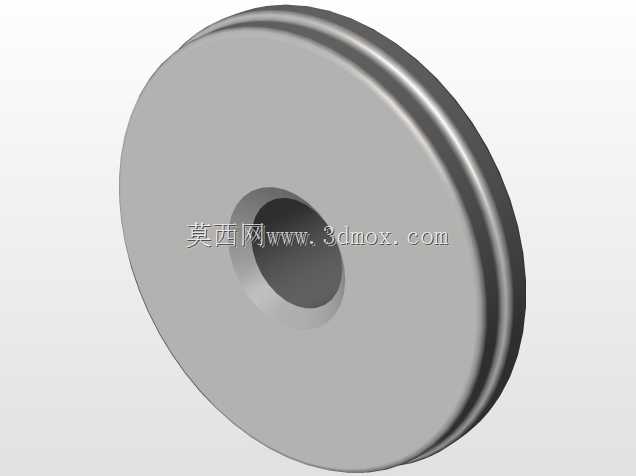

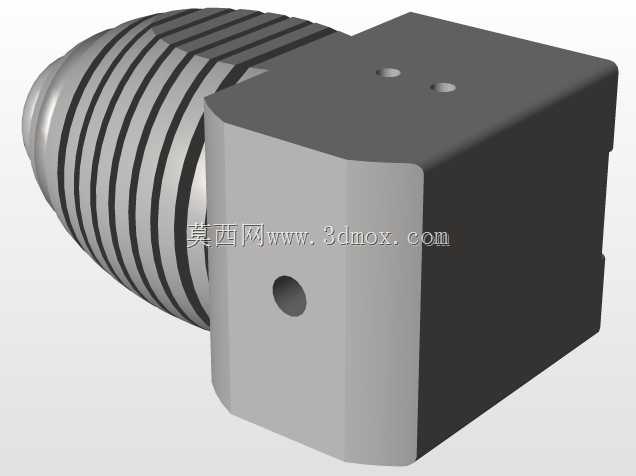

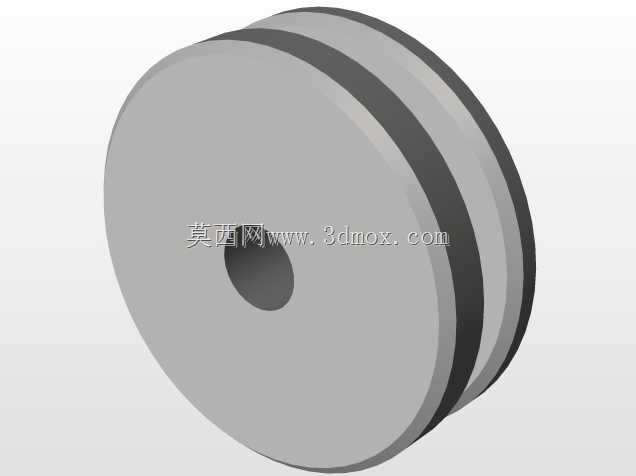

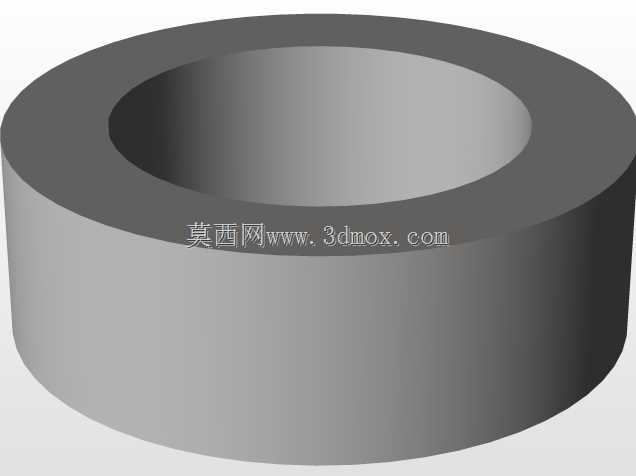

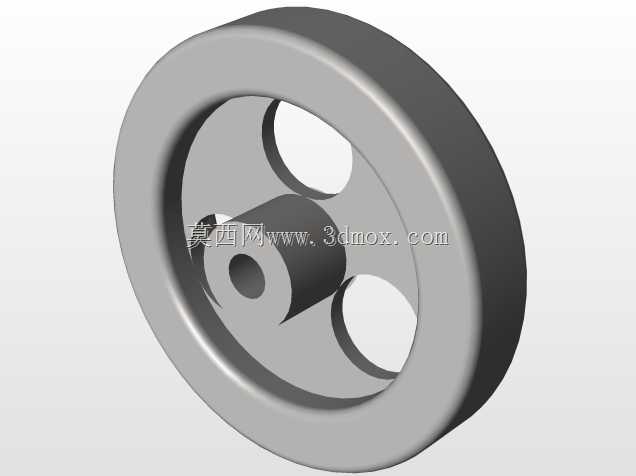

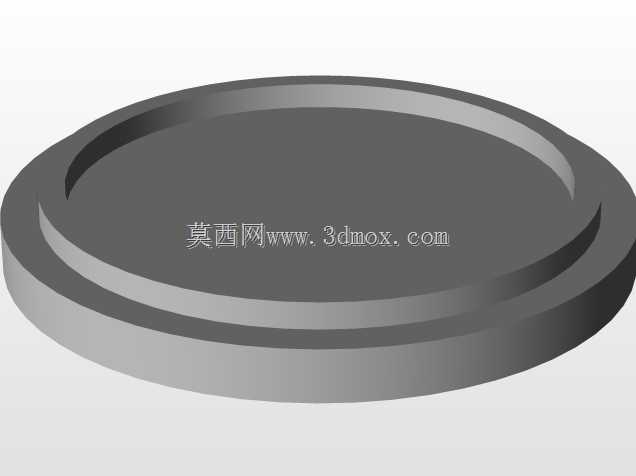

这套结构属于外燃式热力循环演示类机械装置，日常多用于教学实验室的热力原理展示、机械传动科普场景，也可作为小型桌面动力演示展品，直观呈现热能向机械能转换的完整过程。从结构设计逻辑来看，整体采用底座集成式布局，所有功能部件均安装在矩形铸造质感的安装基座上，基座预留了统一的安装定位孔位，可直接固定在展示台架上，整体安装边界控制在200mm级的桌面适配尺寸，不需要额外的大空间安装位，适配常规实验台、展示柜的摆放需求。核心的置换气缸采用散热鳍片一体式结构，鳍片沿气缸轴向等距排布，增大与空气的接触面积，保证循环过程中的冷热端温差维持在合理区间，气缸端的动力输出通过曲柄连杆机构传递，连杆与摆臂的铰接位置均采用销轴定位，配合轴套减少往复运动过程中的磨损，保证长时间演示运行的结构稳定性。传动侧的带轮采用辐条式结构，轮缘预留了传动带安装槽，可通过皮带将动力向外输出，也可通过手拨动带轮实现初始状态的调试，带轮与曲轴的连接采用过盈配合加顶丝定位的方式，避免运转过程中出现轮体打滑偏移的问题。支撑摆臂采用镂空式结构设计，在保证结构刚度满足传动受力要求的前提下，尽可能降低整体结构重量，减少运动过程中的惯性损耗，摆臂上的铰接孔位均做了同轴度公差约束，保证连杆往复运动过程中无卡滞、偏磨问题。设计过程中对各运动部件的运动行程做了干涉校验，曲轴转动全行程范围内，连杆、摆臂、气缸端盖之间均预留了足够的安全间隙，不会出现运动碰撞问题。整套结构的运动逻辑清晰，从加热端的热能输入，到气缸内工质的热胀冷缩推动动力活塞往复，再通过曲柄结构将直线运动转换为曲轴的旋转运动，最终通过带轮实现旋转动力的输出，完整还原了斯特林循环的动力传递路径，各部件的安装定位均以基座的加工基准面为统一基准，降低了装配过程中的对位难度，也方便后期拆解维护时的部件复位。
