多弯管集成基座异形管路结构设计

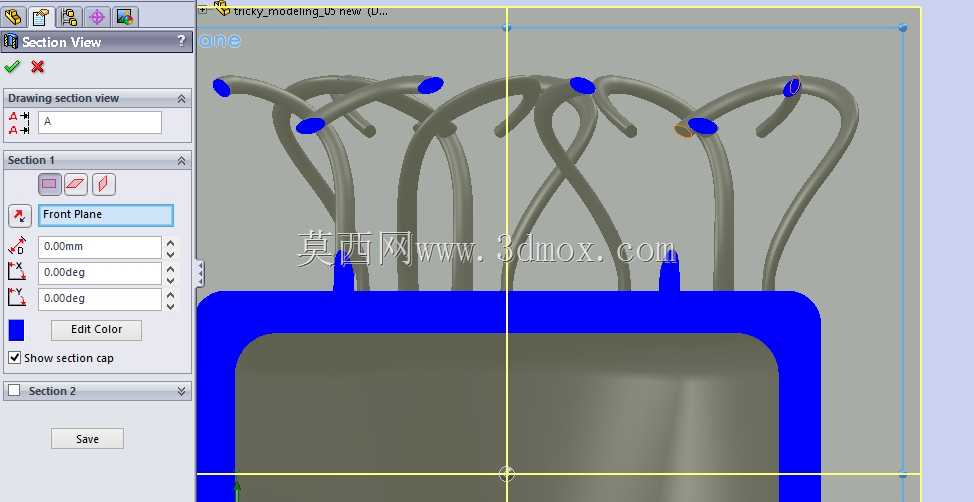

这类多弯管集成基座结构，常见于小型流体分配设备、实验室气路集成模块或是多通路冷却回路的终端分配单元，核心作用是将单路输入的流体介质均匀分流到多个输出点位，避免多管路单独排布带来的空间冗余、接头漏液风险。从结构特征来看，下部的蓝色基座是整个部件的安装基准，基座底部为平整安装面，可通过周边的安装孔固定在设备面板或是安装基板上，基座内部集成了主流道腔室，所有上部弯管的下端都与该腔室连通，无需额外外接接头就能实现流体的汇通分配。上部的弯管采用空间交错排布方式，每根弯管都带有特定的弯曲弧度与空间走向，末端的蓝色端头是管路输出接口，可直接对接软管或是硬管接头，这种交错排布的设计能够在有限的上部空间内布置更多输出通路，同时保证每根管路的弯曲半径满足流体输送的阻力要求，避免过小弯折造成的流道截面突变、介质流动阻力陡增的问题。在设计过程中，最核心的难点在于弯管与基座衔接处的截面过渡处理，最初导入的参考轮廓为正圆形，但在实际空间排布校验中发现，正圆形截面的弯管在交错位置会出现结构干涉，同时部分弯管的弯曲段因为曲率变化，正圆形截面在成型时容易出现壁厚不均的问题，因此将16处衔接位置的圆形轮廓调整为椭圆形轮廓，一方面通过椭圆截面的长轴短轴适配，消除了弯管之间的空间干涉，另一方面也优化了流道在弯曲段的介质流动状态，减少局部涡流的产生。在安装边界上，需要预留足够的上部空间容纳弯管的弯曲形变范围，基座的安装孔位需要与设备面板的预留孔位精准对齐，同时要考虑弯管末端外接管路后的操作空间，避免后续接装管路时出现工具无法伸入的问题。这类结构在实际应用中，还要根据输送介质的特性调整壁厚，若输送有一定压力的流体，需要对应加厚弯管与基座衔接位置的壁厚，避免长期承压出现开裂渗漏；若用于冷却回路，还可以在基座内部增设导流筋，优化各通路的流量分配均匀性，保证每个输出点位的介质流量偏差控制在允许范围内。
