管道污垢清理作业机器人结构设计

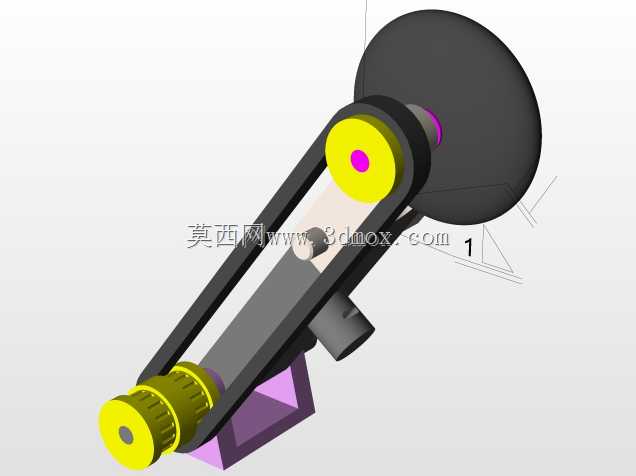

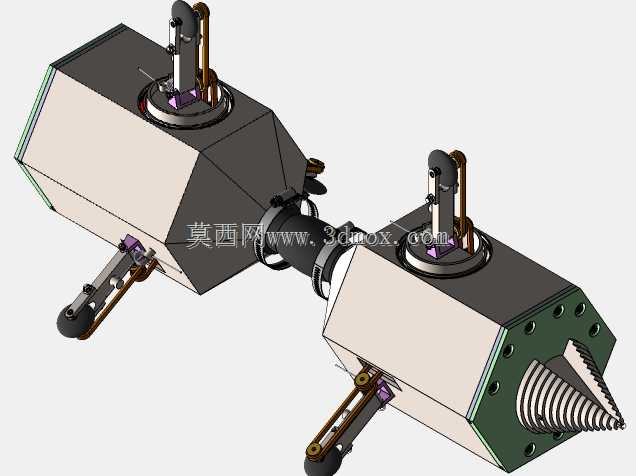

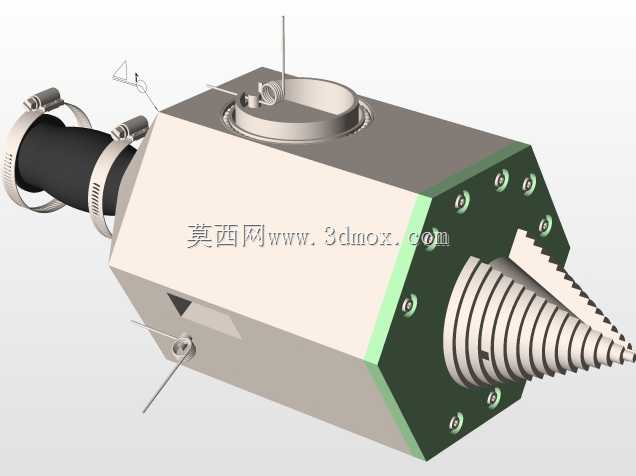

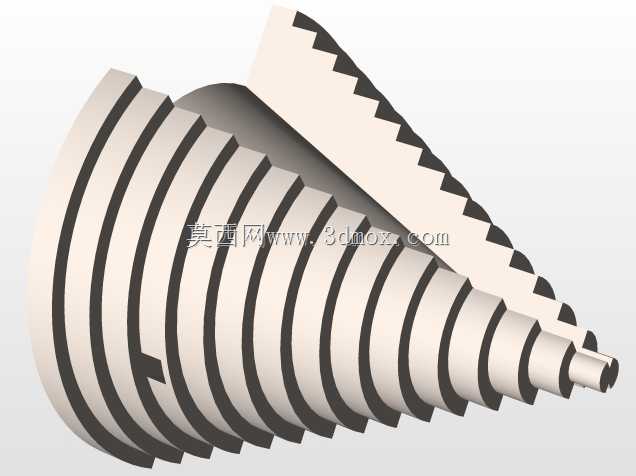

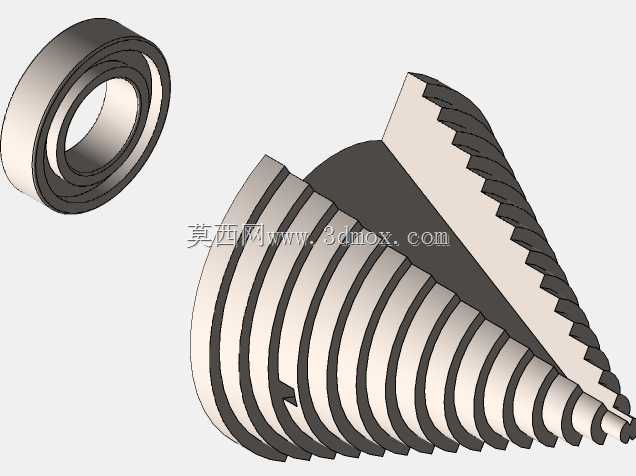

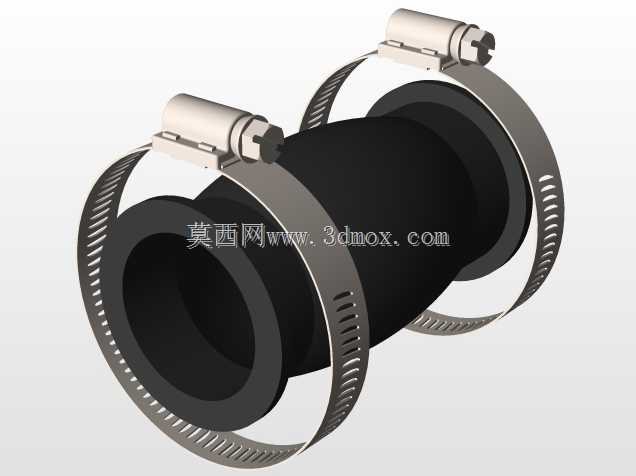

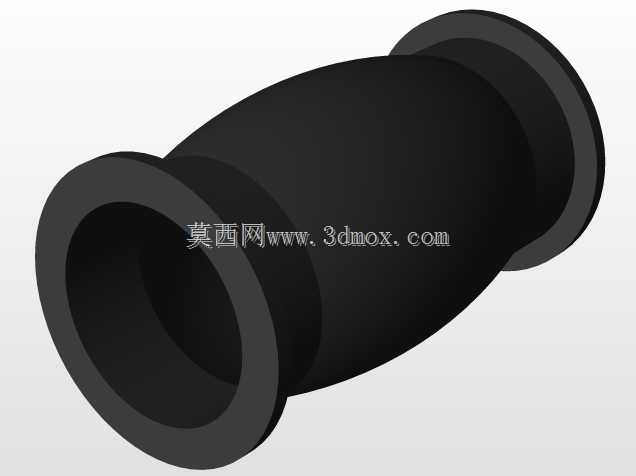

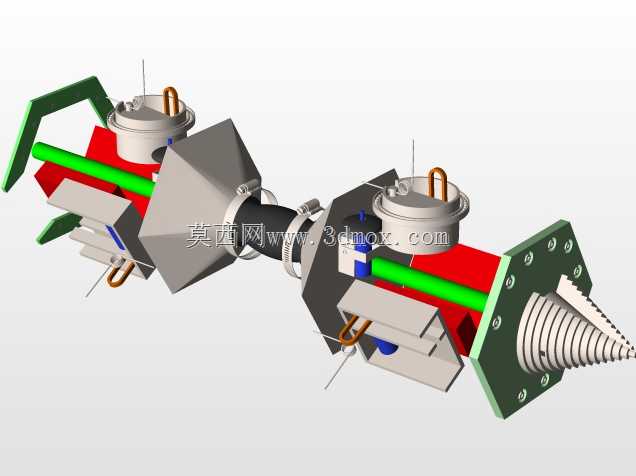

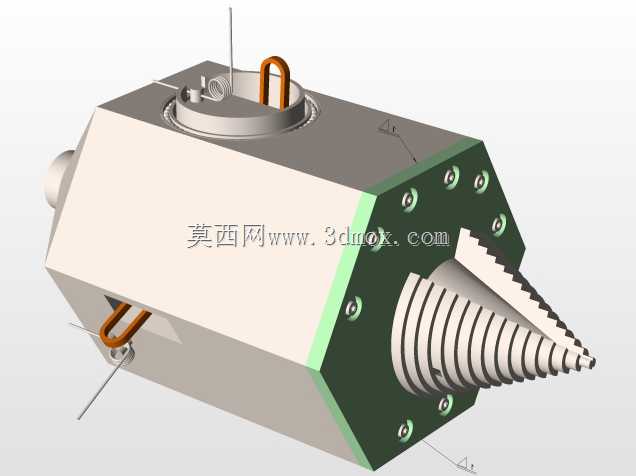

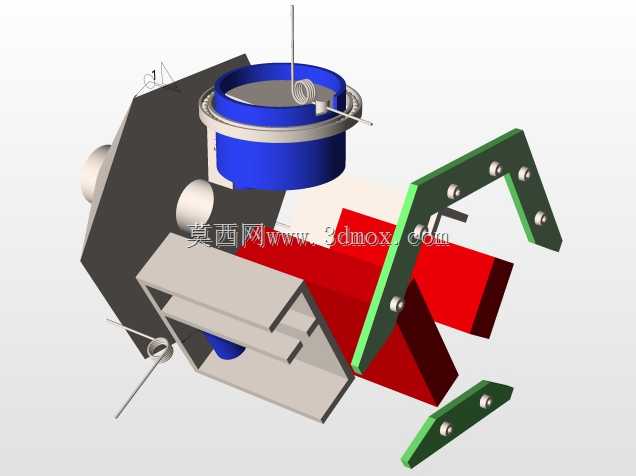

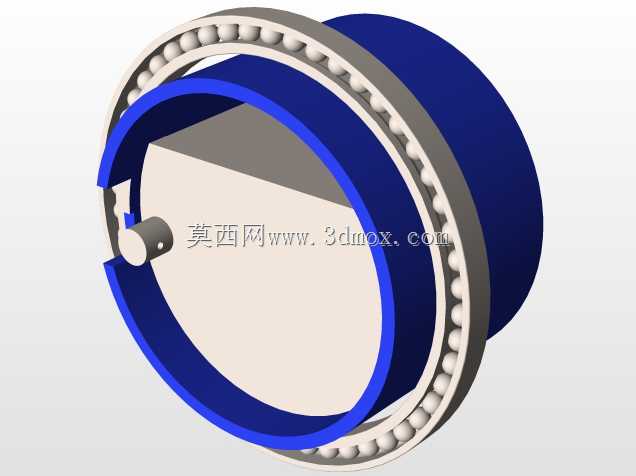

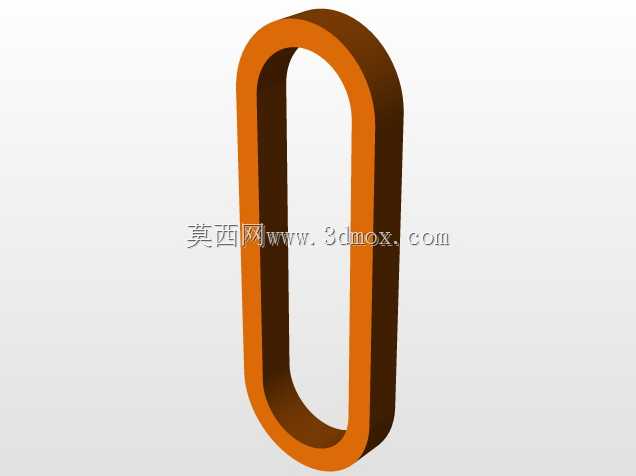

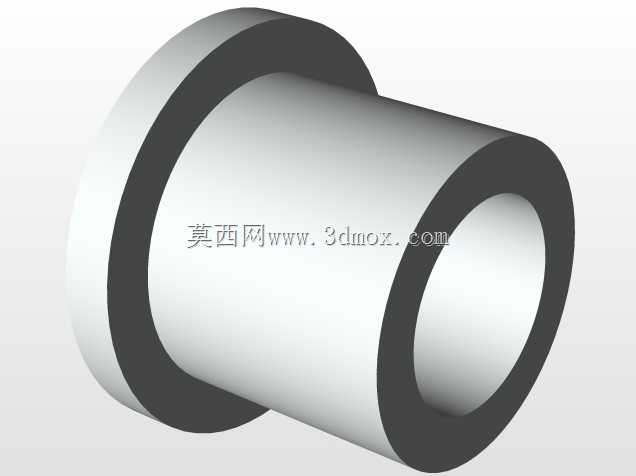

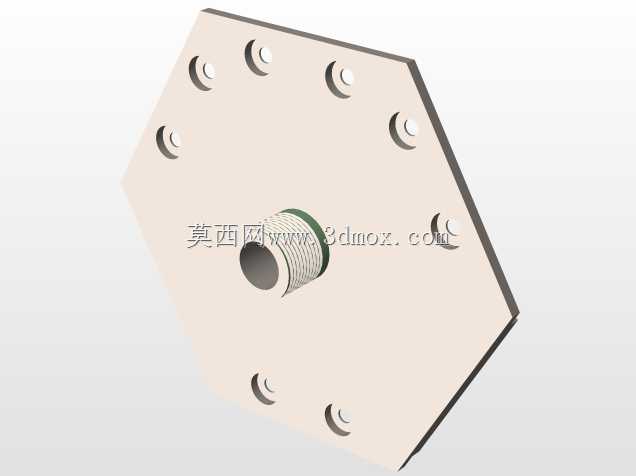

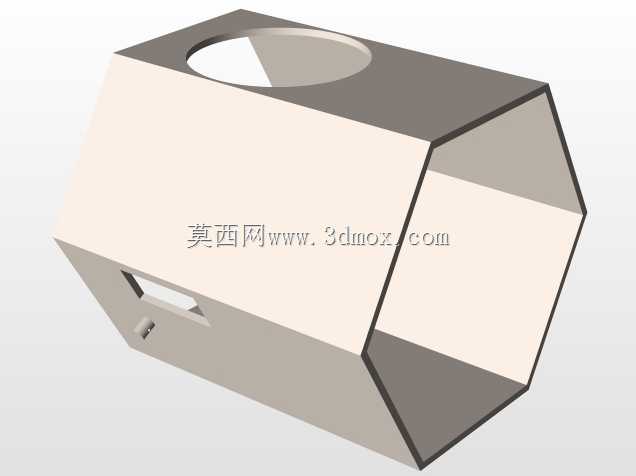

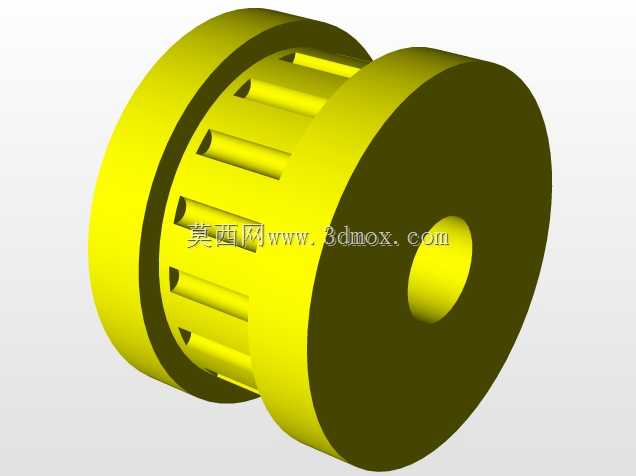

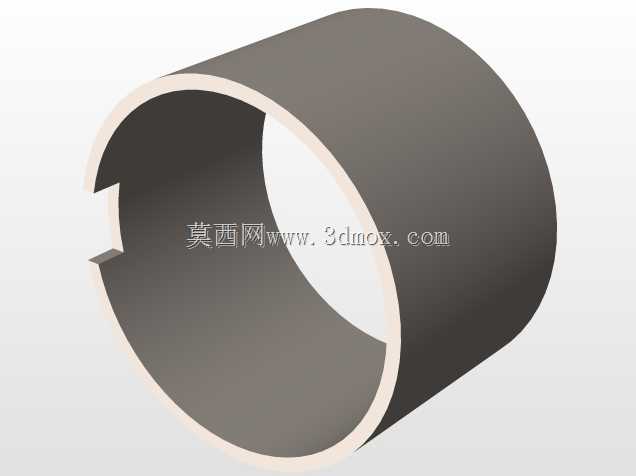

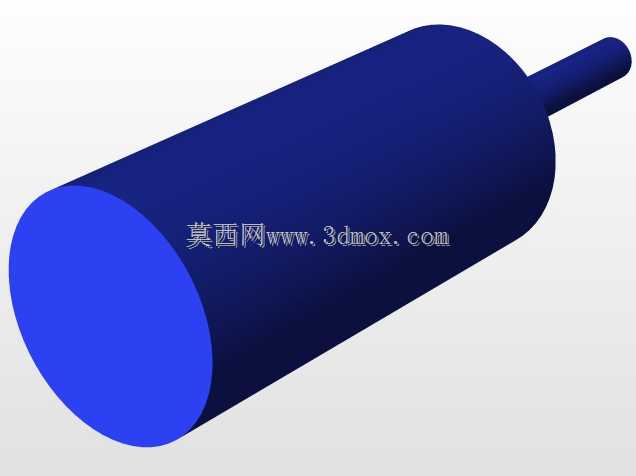

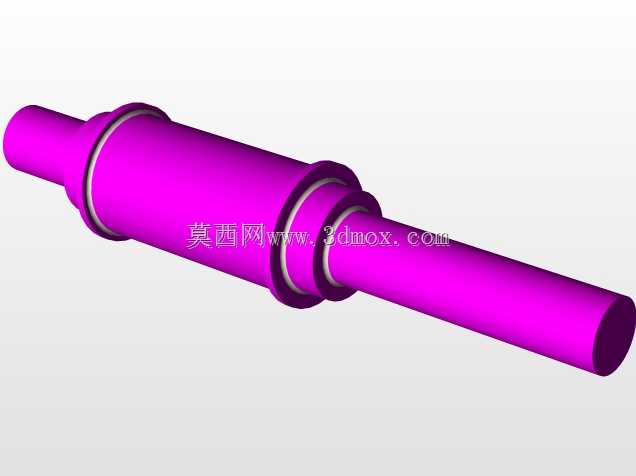

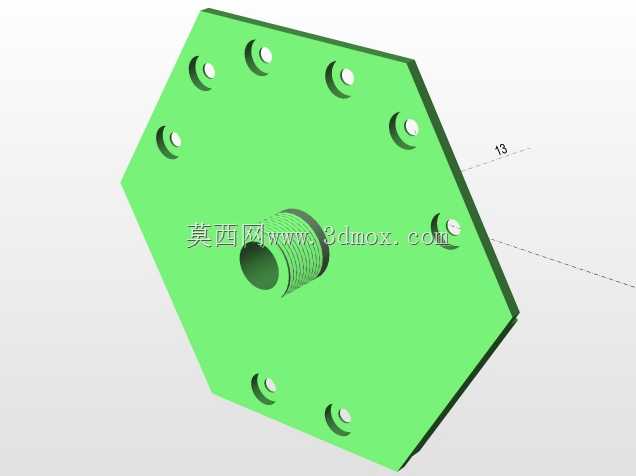

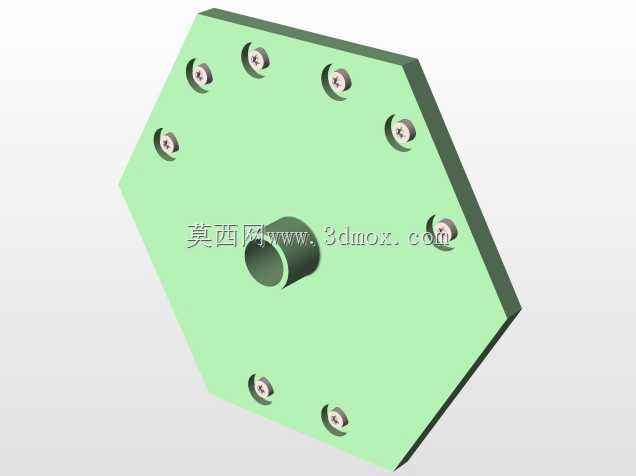

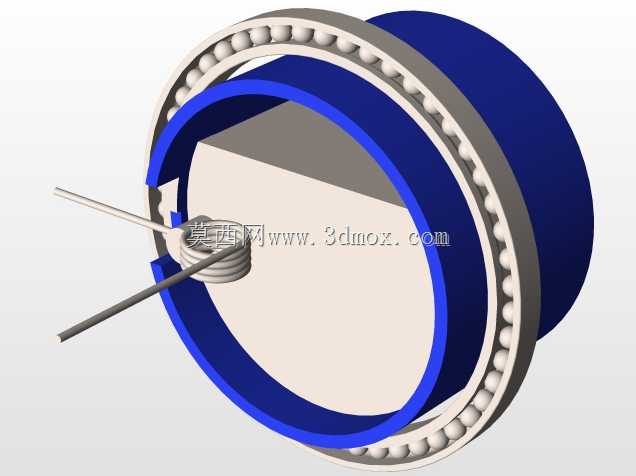

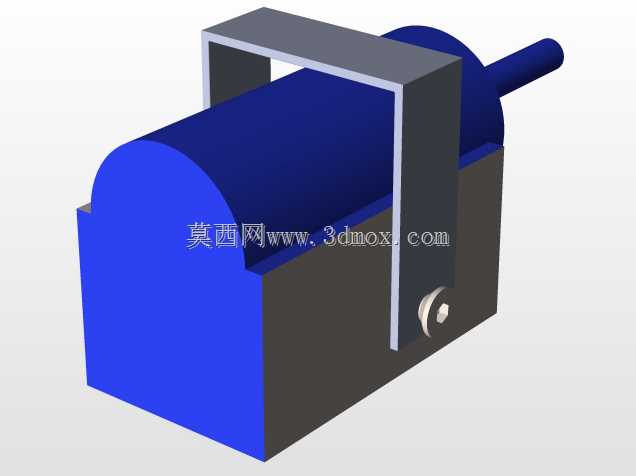

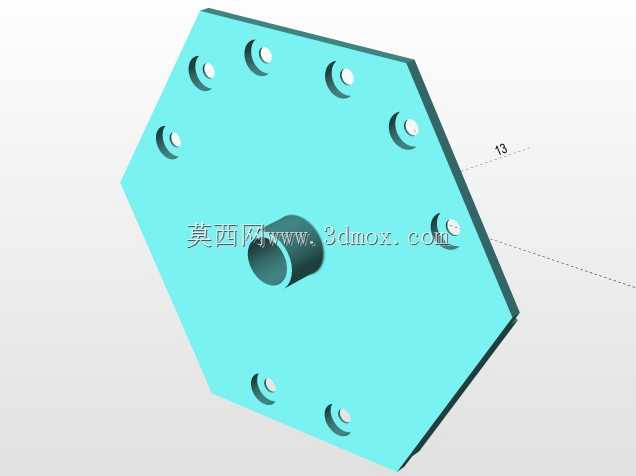

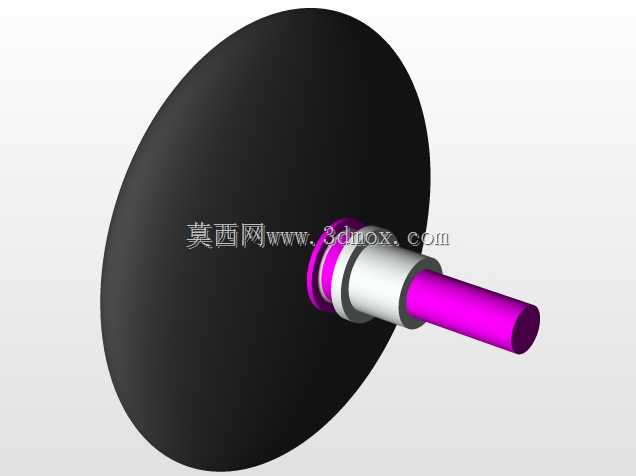

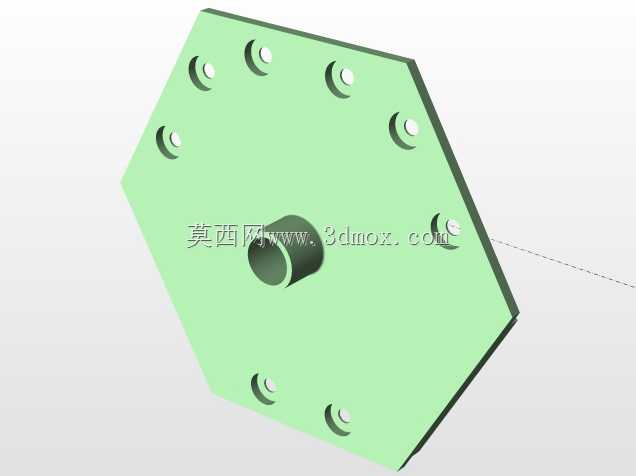

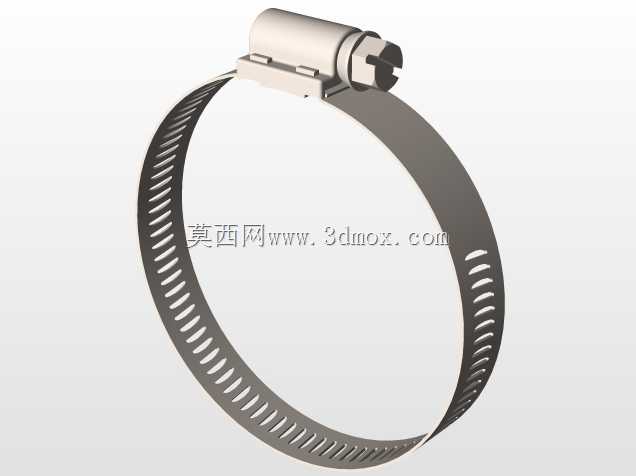

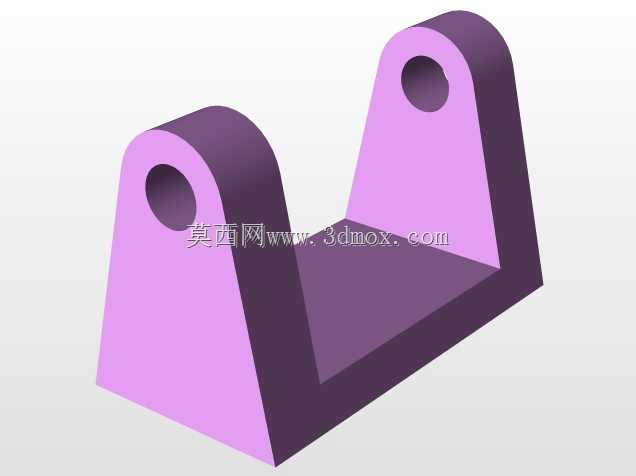

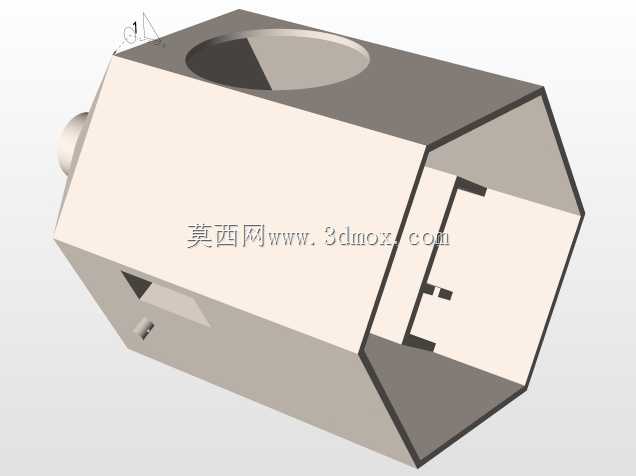

在市政给排水管网、工业输送管线的日常运维场景中，管道内部长期堆积的水垢、锈蚀残渣、沉积杂物会造成通径缩减、输送效率下降，甚至引发管路堵塞、介质泄漏等故障，这类受限空间内的清污作业人工作业难度大、安全风险高，管道清洗机器人正是针对这类场景开发的专用作业设备。该设备采用双舱段铰接式结构布局，两个功能舱段通过可小角度偏转的连接结构衔接，能够适配一定曲率的弯管通行需求，避免刚性结构在弯管处卡滞。前端舱段设置锥形螺旋破碎头，作业时通过旋转进给将板结的硬垢、大块沉积碎渣切削破碎成小粒径颗粒，配合舱体周向布置的弹性支撑臂，支撑臂端部的行走轮始终贴紧管道内壁，既可以为设备提供沿管道轴向的行走驱动力，也能自适应不同内径的管道尺寸，保持设备在管道中心位置，避免偏心造成的破碎头切削不均、行走卡滞问题。支撑臂采用弹性铰接结构，在遇到管道内壁局部凸起、焊缝错位的位置时可自适应回缩避让，减少行走阻力。后端舱段同样配置周向弹性支撑行走结构，保证设备整体在管道内的姿态稳定，舱体顶部预留的介质接口可外接冲洗管路，将破碎后的污垢残渣随水流冲刷排出管道。设计过程中重点控制了舱段的最大外径尺寸，确保设备能够进入目标通径的管道内部，铰接部位的偏转角度经过校核，可适配常规曲率半径的弯管通行，所有外露的传动部件都做了圆弧过渡处理，避免在管道内行走时勾挂内壁的杂物、防腐层。设备整体结构紧凑，没有外露的突兀凸起，在管道内移动时的通过性更强，破碎头的螺旋齿形经过优化，切削硬垢时的进给阻力更小，同时能将切削下来的碎渣向齿间间隙导流，避免碎渣卡滞在破碎头与舱体端面之间。周向布置的支撑臂沿舱体圆周均匀分布，三点以上的支撑结构可以保证设备在水平、垂直敷设的管道内都能稳定行走，不会出现偏斜、打转的问题，铰接连接部位采用密封结构设计，可避免污水、污垢进入铰接间隙造成转动卡涩，适配带水作业的工况需求。
