FRC赛事竞技用多功能作业机器人结构

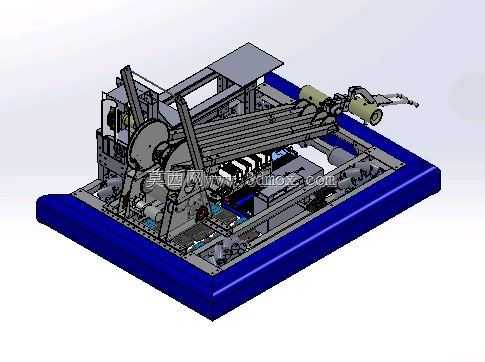

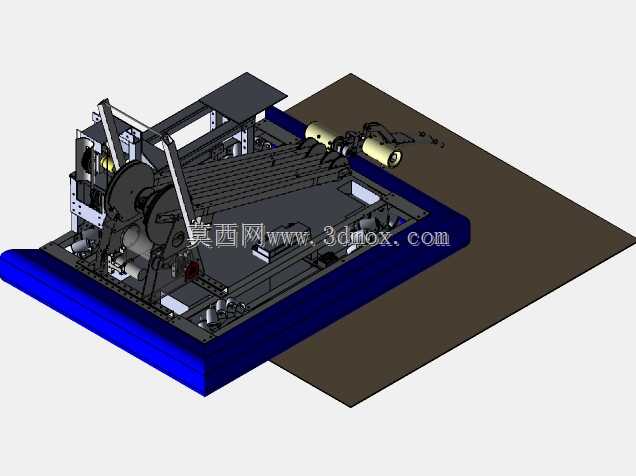

该结构面向青少年机器人竞技赛事的对抗作业场景设计，整体采用框式浮动底盘作为承载基础，底盘周圈设置高韧性缓冲围边，可吸收赛事对抗过程中的碰撞冲击，避免内部传动、电控部件受冲击失效，底盘框架采用标准铝型材拼接成型，兼顾结构强度与改装调整的便利性，安装边界预留多组标准化安装孔位，可根据不同赛季的任务需求快速加装功能模块。上部搭载的多自由度伸缩作业臂采用平行四边形连杆机构作为传动基础，臂架主体采用轻量化镂空板材拼接，在保证伸出端负载能力的前提下尽可能降低上部结构重量，避免整机重心过高导致的侧翻风险，臂架末端预留通用执行器安装接口，可根据任务类型更换夹取、投射、推移等不同作业端头，适配赛事中物料搬运、目标投放、障碍清除等多元作业需求。底盘内部的动力传输路径采用分层布置逻辑，行走驱动模块、臂架传动模块、电控模块分别独立固定在不同安装层板上，各模块之间预留足够的走线与维护空间，传动部件的安装位均设置张紧调节余量，可在赛事间隙快速调整传动带、链条的张紧度，降低现场维护的时间成本。整机的重心经过配平设计，在臂架完全伸出至最大作业半径时，整机重心投影仍落在底盘支撑边界内部，保证极限作业姿态下的整机稳定性，底盘行走轮采用大摩擦系数的包覆材质，可在赛事场地的多种地面材质上获得足够附着力，配合差速转向逻辑可实现小半径快速转向，满足赛事中快速机动、对位作业的动作需求。臂架的俯仰、伸缩动作均通过独立的动力单元驱动，各动作的传动链设置硬限位结构，避免超程动作导致的结构损坏，各铰接点采用免维护的自润滑轴承，降低高频动作下的磨损量，保证长时间赛事运行过程中的动作精度。
