牙科诊疗用牙齿定位辅助装置结构

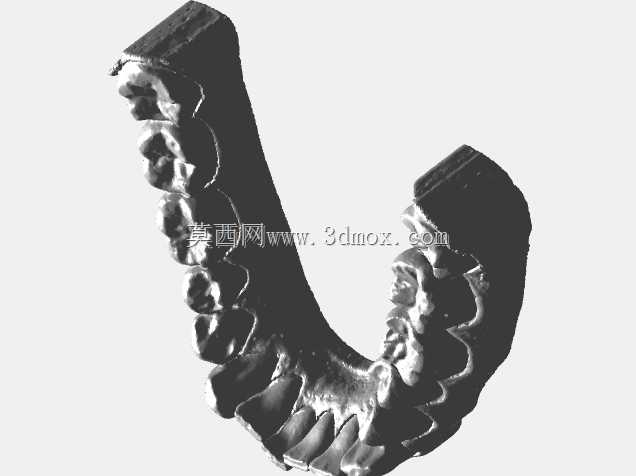

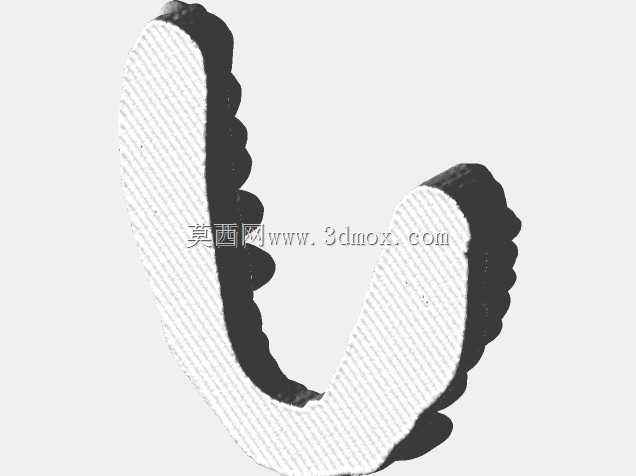

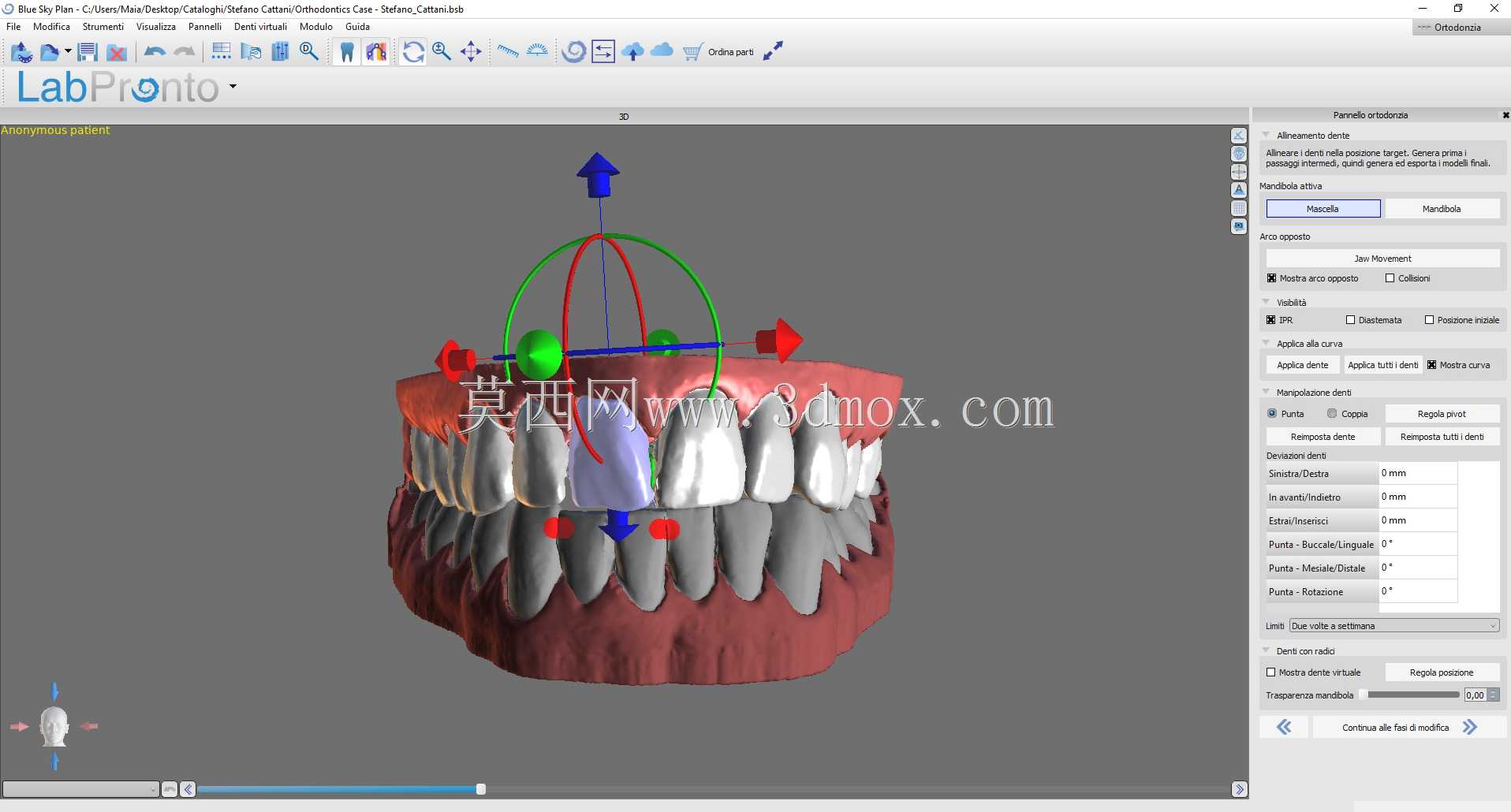

该装置主要应用于口腔临床诊疗、正畸方案设计、牙科术前模拟等场景，可配合口内扫描获取的牙列数据，实现牙齿移动路径的精准标定，辅助医师完成正畸方案的可视化推演，也可用于牙科临床教学中的操作演示，帮助学员理解牙列调整的空间逻辑。装置核心功能是为单颗或多颗牙齿的位移提供三维方向的参照基准，通过多组轴向标识区分矢状向、冠状向、垂直向的移动边界，不同颜色的标识件对应不同的调整维度，红色标识对应近远中向的水平位移参照，蓝色标识对应垂直向的咬合高度调整参照，绿色环形标识对应牙冠的旋转角度参照，可直观呈现每颗牙齿在矫治过程中的目标位置与移动轨迹。设计过程中首先基于真实人体牙列的扫描数据完成基底建模，还原上下颌牙列的自然咬合形态，牙龈部分采用软组织等效形态建模，保证定位基准与真实口腔环境的贴合度，定位标识件的安装位置避开咬合接触区，所有突出结构的边缘均做圆弧过渡处理，避免模拟操作或临床参照时出现干涉。装置的整体尺寸匹配成人标准牙弓的宽度与深度，上颌基底的前后向长度覆盖中切牙至第二磨牙的完整牙列范围，左右向宽度适配常规成人牙弓的弧形轮廓，定位标识件的安装高度不超出牙冠切端2mm，不会对咬合模拟造成干扰，各标识件与牙面的连接位置设置在牙冠唇颊面的非咬合接触区，安装基准与牙体长轴保持平行，保证位移参照的精度。建模过程中对牙列的邻接关系、咬合面的尖窝对应形态做了精准还原，定位组件的各标识件之间预留足够的操作观察空间，可从唇颊侧、咬合面等多个视角清晰观察各轴向的参照线，便于医师在方案设计时快速判断牙齿调整的方向与幅度，也可配合3D打印制作实体导板，用于临床正畸操作中的位置校准。
