可3D打印特斯拉涡轮机壳体结构

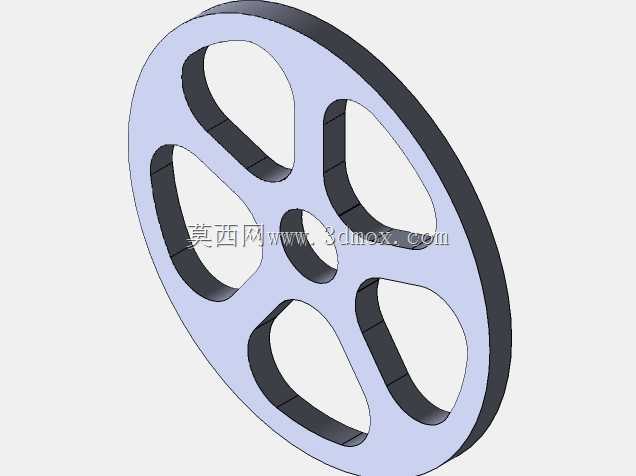

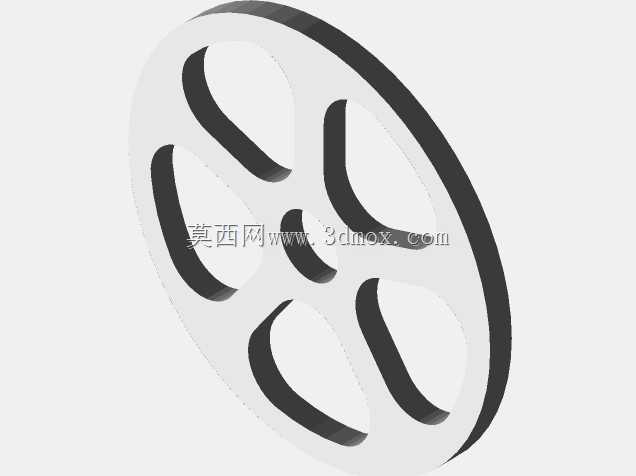

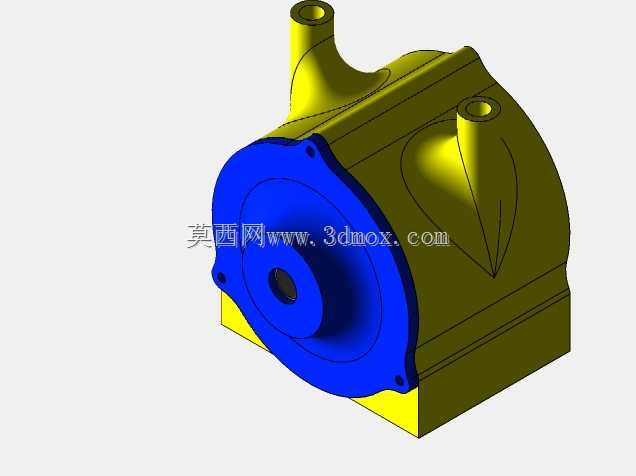

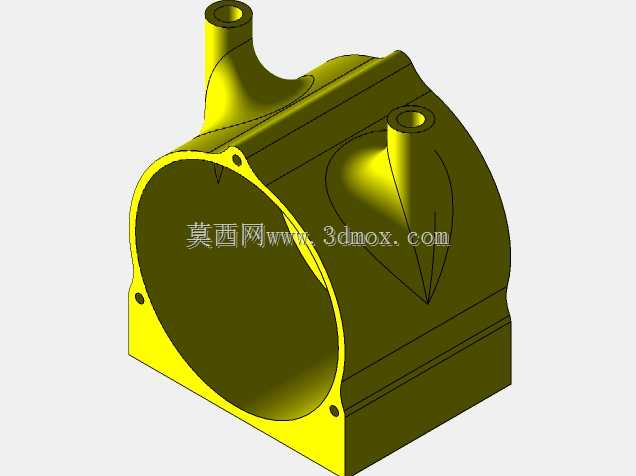

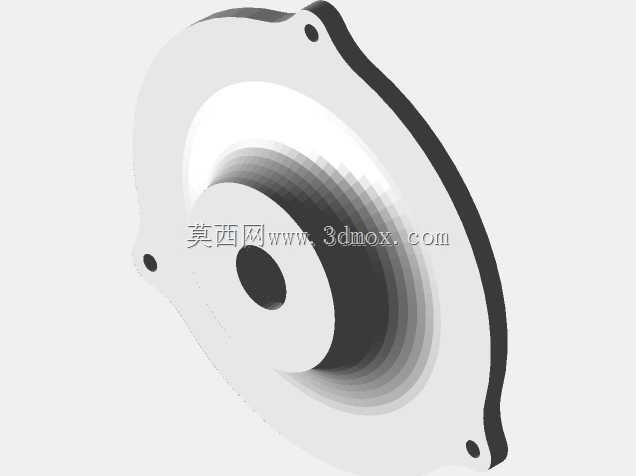

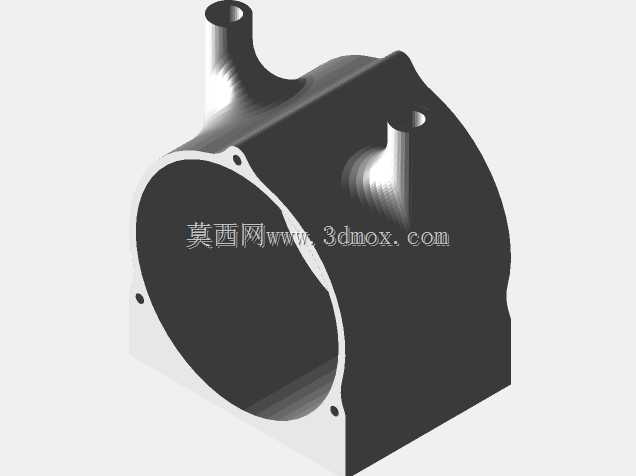

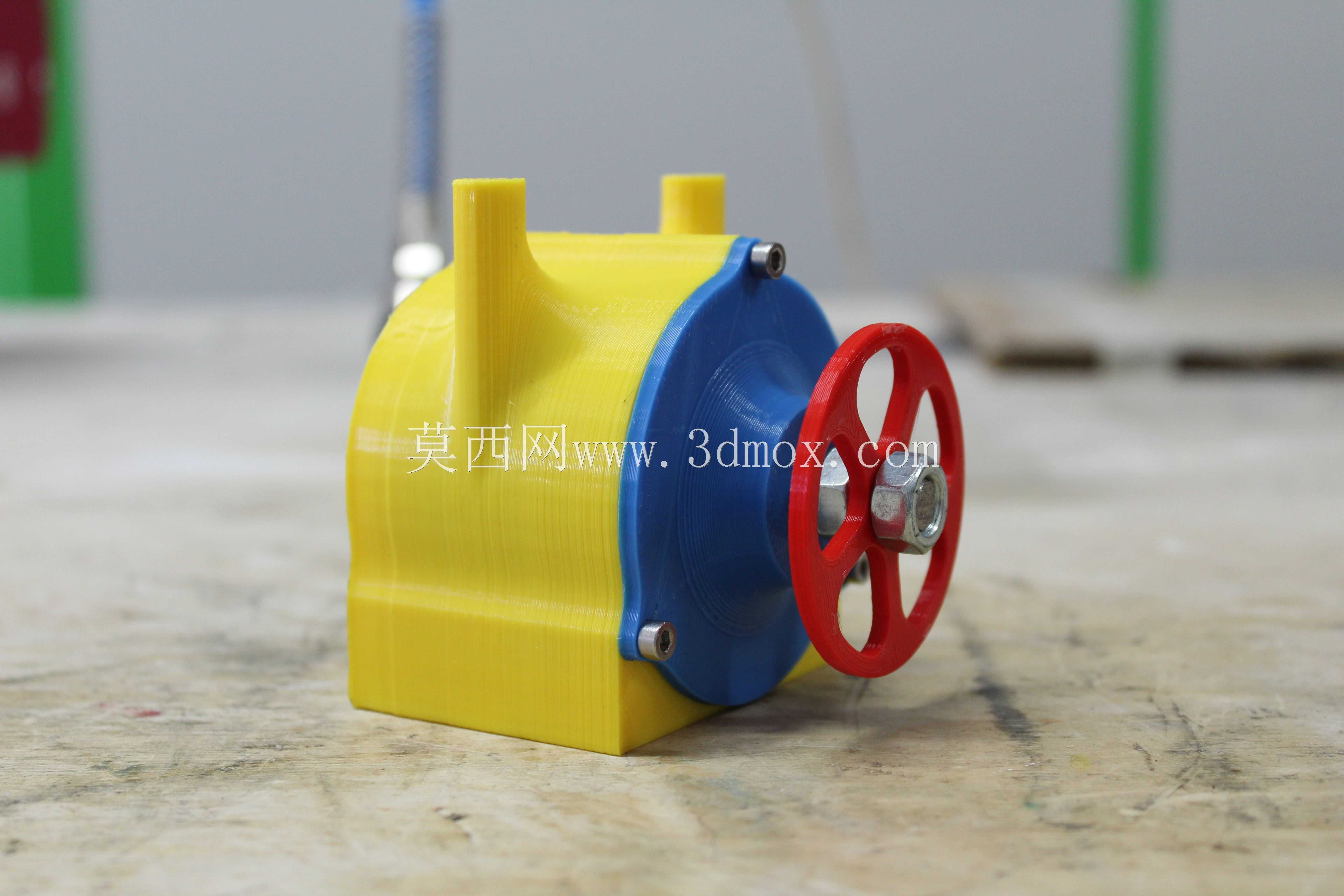

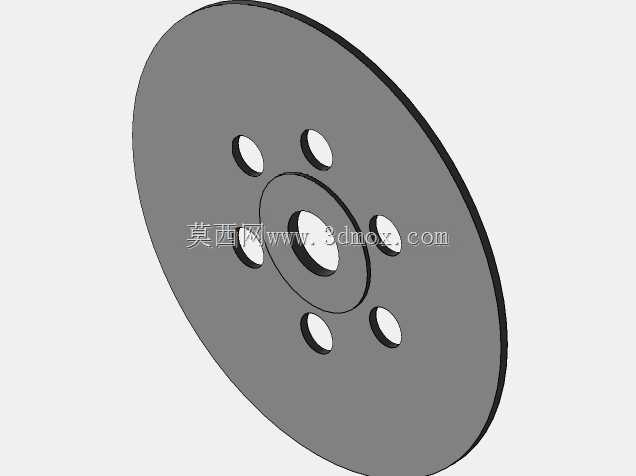

特斯拉涡轮机属于无叶片流体动力设备，依靠边界层效应实现流体能量到转轴扭矩的转换，和传统带叶片的涡轮结构存在本质差异，在小功率动力输出、低压流体能量回收、教学实验演示场景中具备独特应用优势，尤其适合小流量工况下的能量转换场景，避免了传统叶片涡轮在小尺寸下加工难度大、叶片易被流体杂质冲蚀损坏的问题。这款可直接用于3D打印的涡轮机壳体，在设计阶段就充分考虑了熔融沉积成型工艺的成型特性，所有结构均做了最小壁厚校验，壳体主体壁厚均匀，避免打印过程中出现局部积料或冷却不均导致的翘曲变形，壳体上的两个流体接口分别对应工作介质的输入与输出通道，接口的内径尺寸匹配常规实验场景下的软管通径，无需额外加工转接头即可完成管路连接。壳体前端的蓝色端盖区域设计了均匀分布的安装孔位，孔位间距与轴承座、端盖密封件的安装尺寸完全匹配，安装时可直接通过标准紧固件完成端盖与壳体主体的锁紧，端盖中心的通孔为转轴穿出位置，孔壁的粗糙度预留了打印后手工打磨的余量，可适配常规规格的微型轴承安装，保证转轴转动时的同轴度要求。壳体底部的平面为安装基准面，设计时保证了该平面与转轴轴线的平行度公差，可直接通过螺栓将整机固定在实验台架或设备安装基座上，无需额外制作安装转接板。壳体内部的流道轮廓完全贴合特斯拉涡轮的工作原理，流道内壁做了顺滑过渡处理，没有直角突变结构，既减少了流体在壳体内的沿程阻力损失，也避免了3D打印过程中出现支撑难以去除的内部死角，打印时可将壳体底部基准面贴合打印平台，无需添加大量内部支撑即可完成整体成型，降低后期处理的工作量。在实际应用中，这款壳体可搭配对应尺寸的涡轮碟片、转轴、密封件组装成完整的特斯拉涡轮样机，既可以用于高校流体力学相关课程的实验演示，帮助学生直观理解边界层效应的工作过程，也可以作为小型低压蒸汽、压缩空气能量回收装置的核心壳体部件，在小功率动力输出场景下替代传统结构复杂的叶片涡轮，整体结构紧凑，安装边界清晰，所有配合尺寸均经过公差校验，打印完成后仅需去除少量支撑、打磨配合面即可完成组装，无需二次机加工即可满足使用要求。
