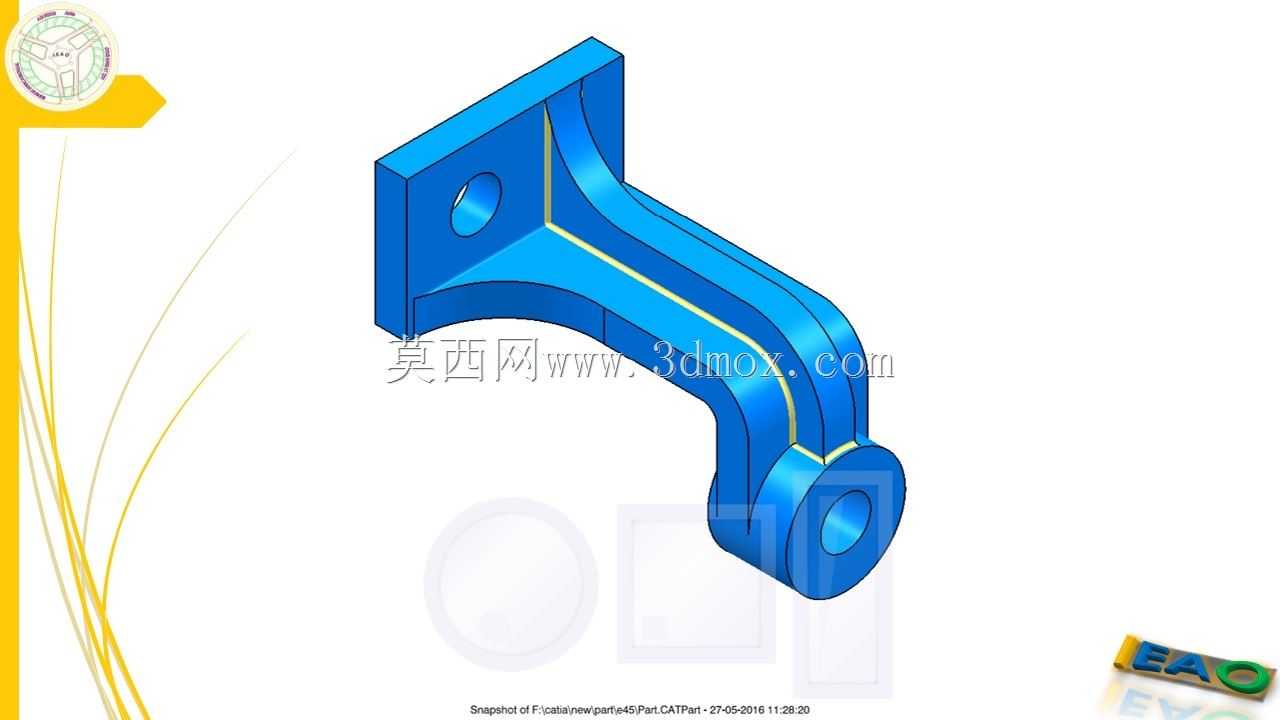

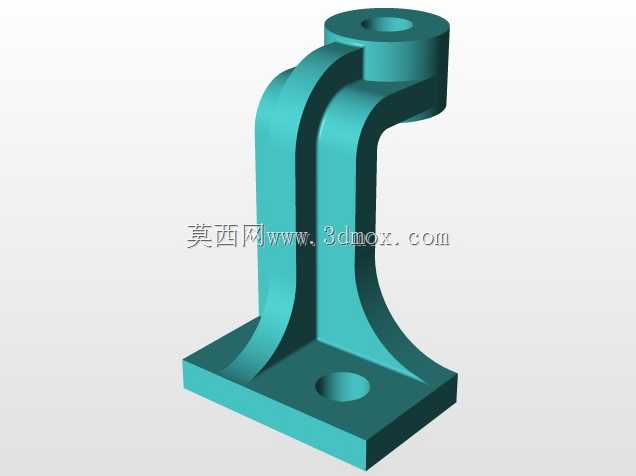

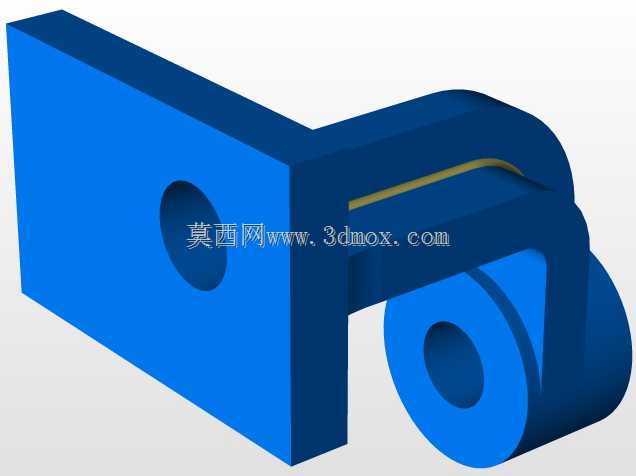

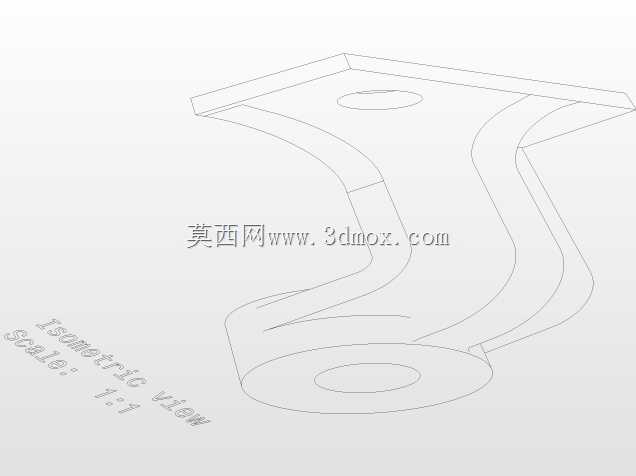

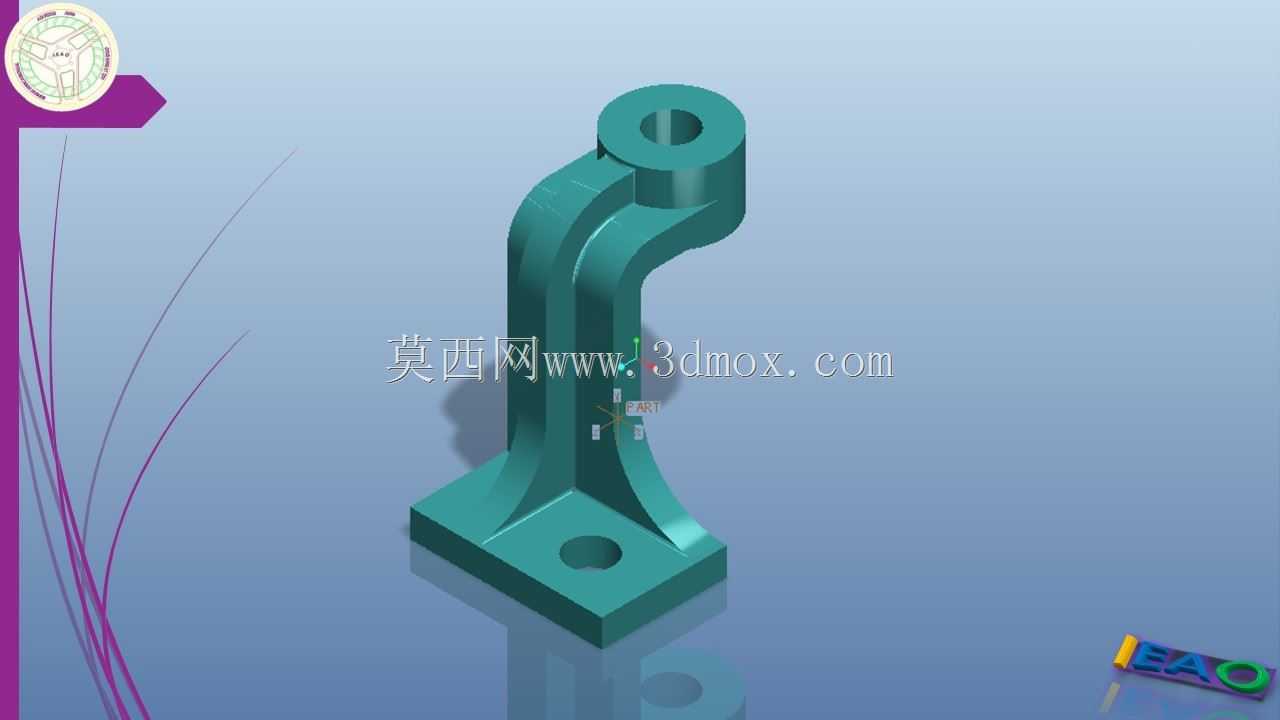

这类弯臂式支撑支架多应用在轻工输送线侧边、小型专用设备的旁侧挂载工位,用来承托光电检测元件、小型导向轮组或是气路分支阀块,在设备内部空间局促、需要将被支撑件抬离安装基面一定高度同时避开下方走线或传动构件的场景下适配性极强。从结构设计逻辑来看,底部采用方形安装法兰面,单孔居中布置的安装形式,既可以通过单根螺栓实现快速装调时的角度微调,锁紧后也能依靠法兰面与安装基面的大面积贴合保证支撑刚性,避免长期受载出现连接松动。弯臂段采用渐变圆弧过渡的曲面构型,而非直角弯折结构,一方面是为了规避直角处的应力集中问题,在承受侧向挂载载荷时,应力可以顺着圆弧曲面均匀分散到上下连接段,不会在弯折位置出现应力断裂风险;另一方面圆弧过渡的外形也能减少设备运行过程中积尘、积屑的死角,在有少量切削碎屑或是粉尘的生产场景下更易清理维护。顶部的同轴通孔安装位,孔壁做了等厚设计,用来穿装连接销轴或是固定被支撑件的锁紧螺栓,孔的轴线与底部安装面保持严格平行,能保证被支撑件的安装面与设备基面的位置度精度,不会因为支架本身的形位误差导致被支撑件出现偏斜。从安装边界来看,底部法兰的边长尺寸控制在常规小型安装座的适配范围内,不需要在设备安装板上开过大的避让孔,弯臂的抬升高度刚好覆盖多数小型旁装元件的安装高度需求,不会因为支架过高导致整体重心上抬引发振动,也不会因为高度不足无法避开下方的干涉构件。实际选型使用时,需要注意匹配被支撑件的重量,这类单臂支撑结构更适合承载重量在5kg以内的轻型构件,若承载过重可在弯臂侧面增加加强筋结构补强,当前模型的壁厚设计已经预留了一定的加工余量,既可以采用铸造成型后做孔位精加工,也可以直接通过整块型材铣削加工成型,适配不同的加工工艺条件,在小批量设备试制阶段可以直接参照该结构做尺寸微调后投入生产,不需要重新做拓扑优化验证结构强度。
