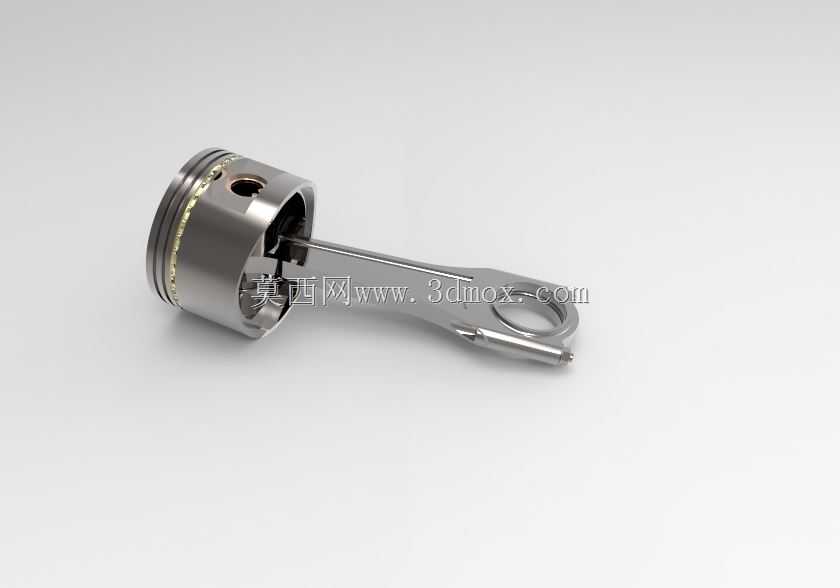

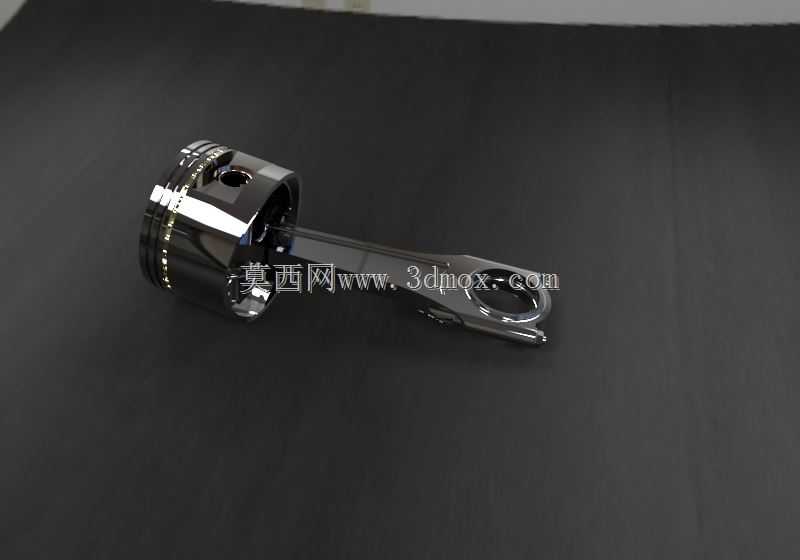

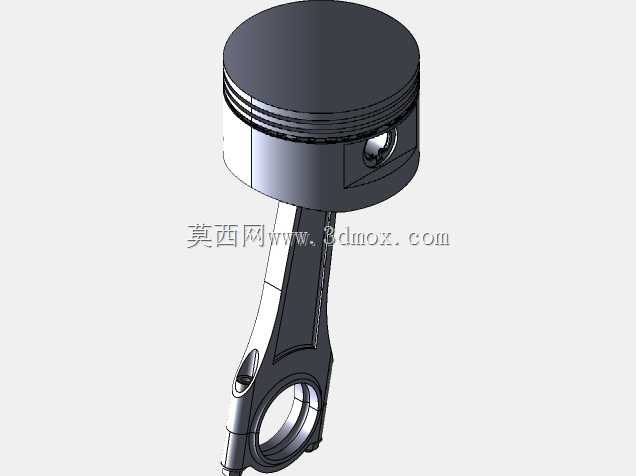

内燃机活塞连杆组件结构设计展示

这套活塞连杆组件是内燃机核心往复运动部件，日常在做动力总成选型匹配、逆向结构设计、教学演示建模时经常会用到这类参考结构。从实际装机场景来看，该组件承担着燃烧室燃气压力传递、往复运动向旋转运动转换的核心作用，广泛适配小排量通用汽油机、摩托车发动机、小型通用动力机组的动力输出结构。

设计层面首先考虑的是往复运动的惯性力平衡，活塞头部预留了三道环槽位置，分别对应气环与油环的安装，气环负责密封燃烧室高压燃气，避免做功行程压力下窜至曲轴箱，油环则负责刮除缸壁多余润滑油，防止机油窜入燃烧室参与燃烧。活塞销孔采用浮动式设计匹配思路，销孔与活塞销之间保留合适的配合间隙，工作状态下受热膨胀后可形成稳定的油膜润滑，避免销孔抱死。连杆部分采用工字型截面结构，在保证足够抗拉、抗弯曲强度的前提下尽可能降低自身重量，减少高速往复运动产生的惯性载荷，连杆大小端分别匹配活塞销与曲轴曲柄销，小端衬套、大端轴瓦的安装位都做了精准的尺寸限位，安装时需要严格控制连杆大端侧隙与轴向窜动量，避免运转过程中出现偏磨、敲缸等故障。

从安装边界来看，活塞头部外圆尺寸与对应缸径保持严格的配缸间隙，间隙值需要根据不同材质的热膨胀系数做匹配调整，过大易导致敲缸、密封不良，过小则会在热机状态下出现拉缸故障。活塞顶部的燃烧室凹坑形状匹配对应缸盖的燃烧室结构，直接影响缸内混合气涡流形成与燃烧效率，建模时该曲面的轮廓度公差需要严格控制，避免压缩比出现偏差影响动力输出。连杆的长度尺寸直接影响发动机的压缩比与活塞行程，安装时需要确认连杆的朝向标记，避免进排气侧方向装反导致活塞与气门运动干涉。整套组件的运动轨迹需要与曲轴曲柄半径做匹配校核，确保活塞在上止点、下止点位置时不会与缸盖、曲轴平衡块出现运动干涉，同时活塞裙部的型线设计采用中凸变椭圆结构，适配热态下的受力变形，保证裙部与缸壁的接触均匀，减少偏磨风险。

在做三维建模过程中，这类组件需要重点关注配合面的尺寸公差、运动副的约束关系，尤其是活塞销与连杆小端、活塞销座的配合关系，连杆大端与曲柄销的旋转副约束，做运动仿真时可以直观模拟往复运动过程中的惯性力变化、活塞侧击力的分布情况，为后续的结构优化、强度校核提供准确的模型基础。
