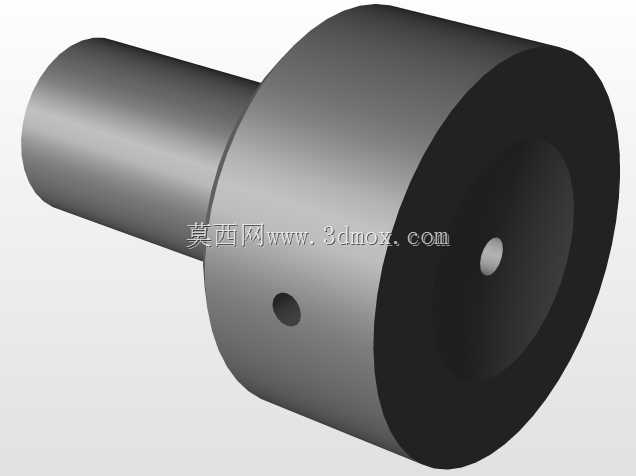

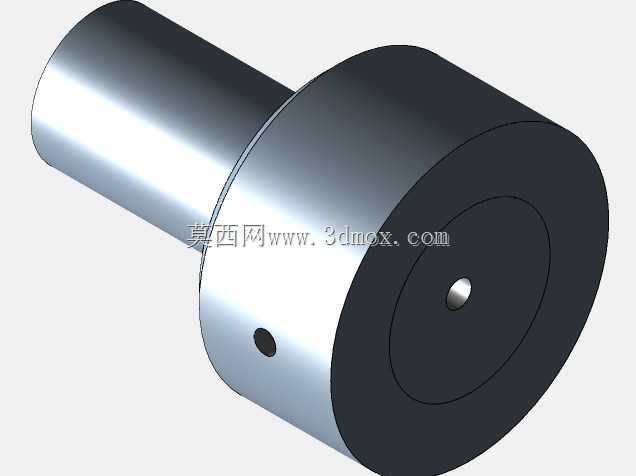

柴油机燃油系统用轴针式喷油嘴结构

该喷油嘴结构主要适配中小功率直喷式柴油机的燃油喷射系统，安装位置位于气缸盖的喷油器安装孔内，下端轴针部分伸入燃烧室凹坑区域，是燃油供给系统末端直接决定燃烧效率的核心精密部件。从实际工况来看，其需要承受16MPa以上的燃油喷射压力，同时在燃烧室侧要耐受600℃以上的高温燃气冲刷，以及开闭过程中针阀与针阀体偶件的高频往复冲击，因此结构设计上对同轴度、密封面精度都有极高要求。整体结构采用阶梯轴加圆盘头部的布局，长圆柱段为针阀导向与承压杆身，大直径圆盘部分为针阀体承压与安装定位面，头部伸出的细轴段为轴针结构，轴针头部的微小喷孔负责将高压燃油雾化成粒径均匀的油粒，匹配燃烧室的气流运动形成均匀的可燃混合气。设计过程中首先要确定安装边界尺寸，长圆柱段的外径需要与喷油器体的导向孔保持H6/g5的间隙配合，保证往复运动顺畅无卡滞，同时控制间隙量避免高压燃油泄漏；圆盘部分的端面为密封承压面，需要与喷油器紧帽的贴合面保持0.8μm以下的平面度，拧紧后实现高压密封，无燃油渗漏。头部轴针的伸出长度需要匹配不同燃烧室的凹坑深度，保证喷入的油束落点恰好位于燃烧室的最佳混合区域，轴针与喷孔的配合间隙控制在2μm以内，既保证针阀开闭灵活，又能在喷射结束时快速断油，避免出现滴漏现象引发积碳堵塞。圆盘侧面的径向小孔为回油孔，用于将针阀偶件间隙泄漏的少量燃油导回回油管路，保持喷油器内腔压力稳定，避免残余压力影响下次喷射的开启正时。从功能特性来看，该结构的轴针式喷孔设计相比孔式喷油嘴有更好的抗积碳能力，轴针在往复运动过程中可以自动清除喷孔处附着的积碳，适合使用杂质含量稍高的国产柴油，长期运行的可靠性更高，广泛应用在农用机械、小型工程机械、轻型货车的柴油机动力系统中。建模过程中需要重点保证各段圆柱的同轴度公差，导向段、密封端面、轴针段的同轴度需要控制在0.01mm以内，否则会出现针阀卡滞、密封不严、喷雾偏斜的问题，直接导致柴油机出现功率下降、冒黑烟、怠速不稳等故障。同时密封锥面的角度差需要控制在0.5°以内，保证针阀落座时的密封环带均匀连续，承受高压燃油冲击时不会出现冲蚀磨损，延长偶件的使用寿命。
