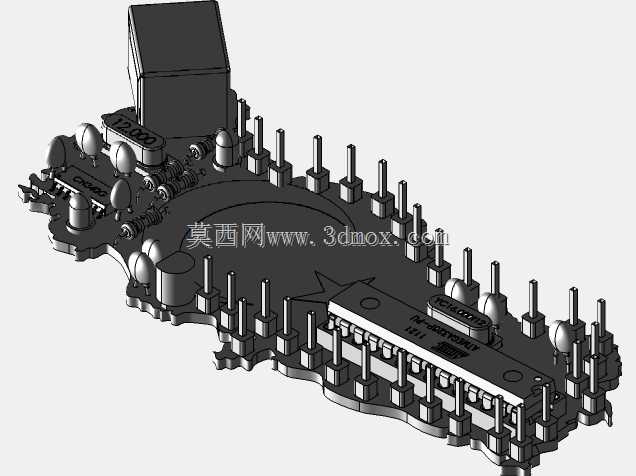

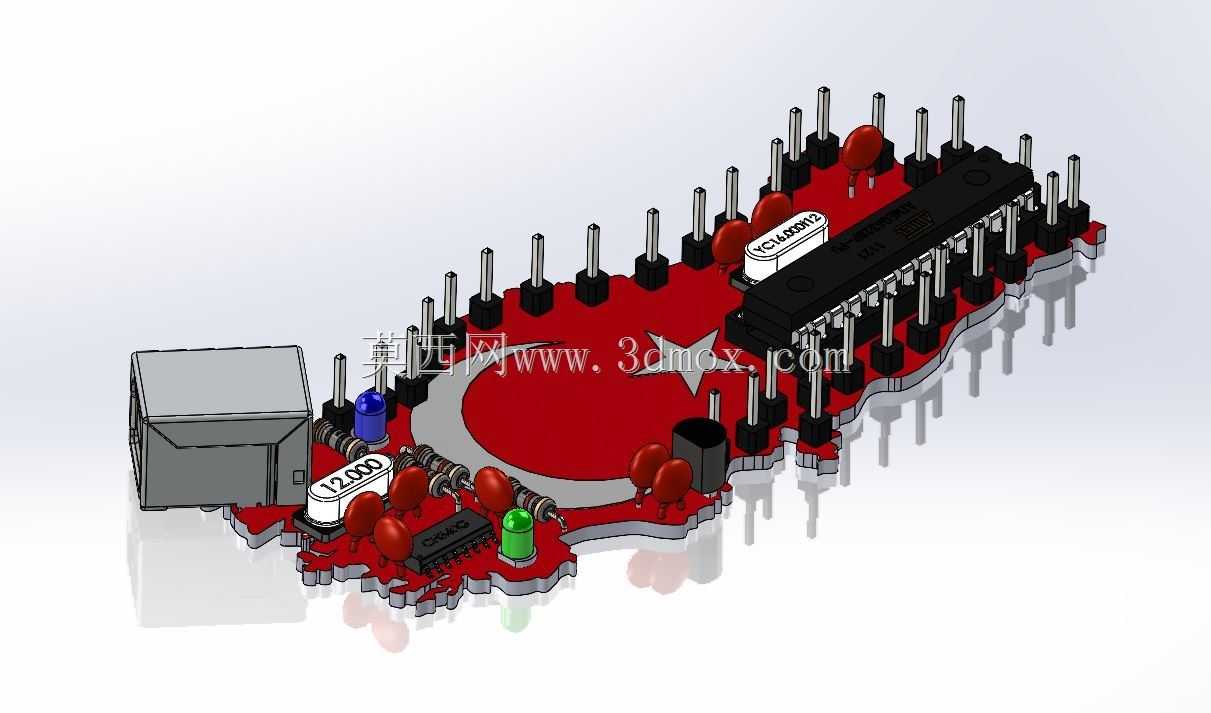

土耳其版Arduino开源开发板结构设计

这款开源控制板的结构设计完全围绕DIY电子项目的实际使用需求展开，整体轮廓采用了适配桌面小型实验场景的异形布局，没有沿用常规矩形开发板的刻板形态，板载元件的排布充分考虑了手工焊接、外接模块插拔的操作空间，所有插针引脚的伸出高度统一控制在合理区间，既保证外接杜邦线连接时的结构强度，也避免引脚过高导致的收纳磕碰问题。从实际应用场景来看，这类控制板可直接嵌入小型智能硬件原型、桌面自动化小装置、学生课程设计实验平台中，承担核心逻辑运算与外设信号交互的功能，板载的晶振、电容、接口模块全部按照直插元件的安装尺寸预留焊盘边界，每个元件的安装位都预留了足够的手工焊接操作间隙，即使是电子爱好者手工焊接组装，也不会出现元件干涉、焊盘间距不足导致的连锡问题。设计过程中优先考虑了板载元件的受力合理性，重量较大的接口模块布置在板体边缘靠近安装固定孔的位置，减少外接线缆拉扯时对PCB板体的弯折应力，板体边缘预留的固定孔位适配常用的尼龙螺柱安装尺寸，可直接固定在亚克力外壳、3D打印支架或者实验台架上，安装边界完全兼容常规开源硬件项目的安装孔距标准，不需要额外做转接结构就能适配多数现有开源项目的外壳设计。板上的指示元件按照操作视角做了布局优化，状态指示灯布置在板体靠前的可视区域，外接电源接口放在板体侧方，避免电源线遮挡其他元件的操作空间，核心主控芯片的位置预留了足够的散热空间，即使长时间运行简单控制逻辑，也不会出现元件积热导致的工作异常。不同于常规量产开发板的紧凑排布思路，这款设计特意拉大了高频元件与信号接口的间距，减少信号干扰的同时，也给后期改装、替换元件预留了操作空间，用户如果需要更换不同参数的电容、晶振元件，不需要大幅改动板体结构就能完成替换，整体结构完全服务于DIY场景下的灵活改装、快速组装需求，每个结构细节都对应实际使用中的操作痛点，没有多余的装饰性结构，所有板体轮廓的异形处理都是为了避让外接模块、优化操作空间而设计。
