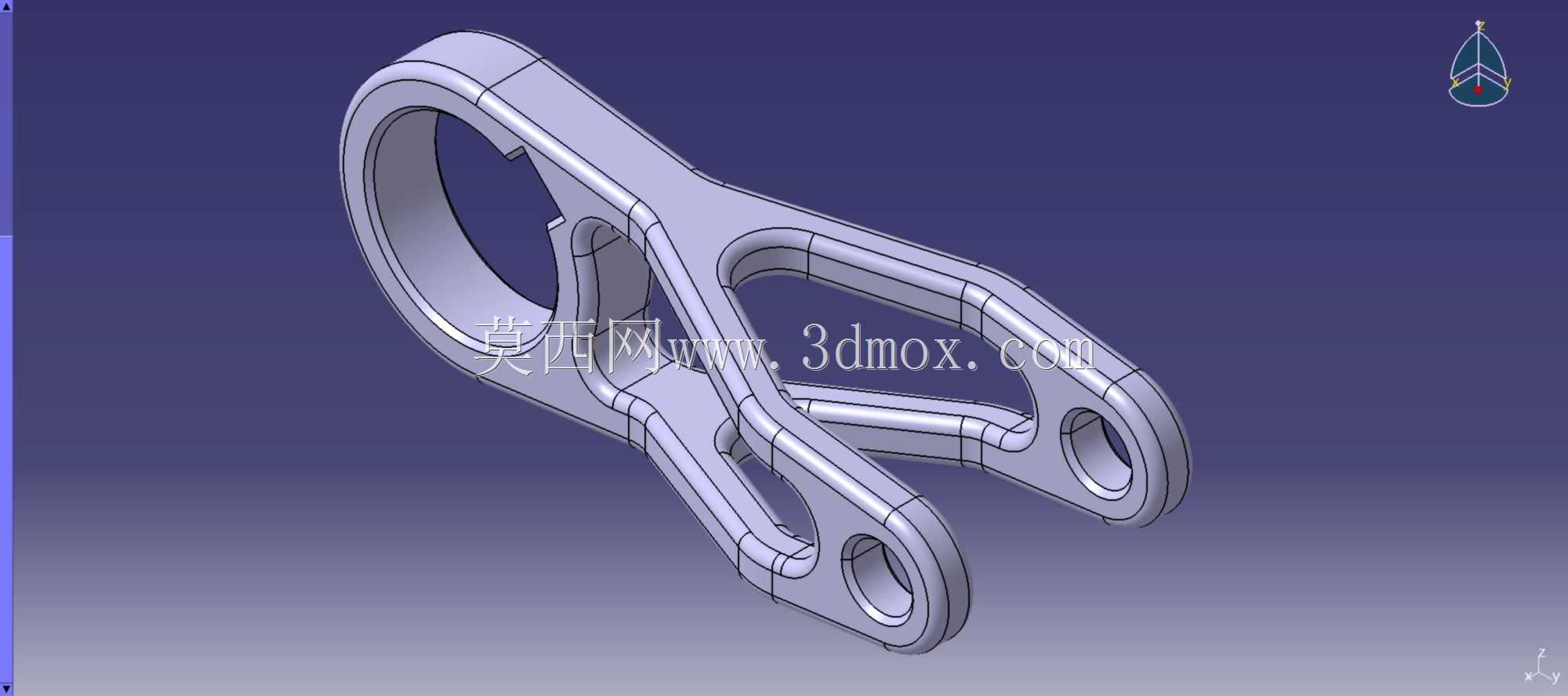

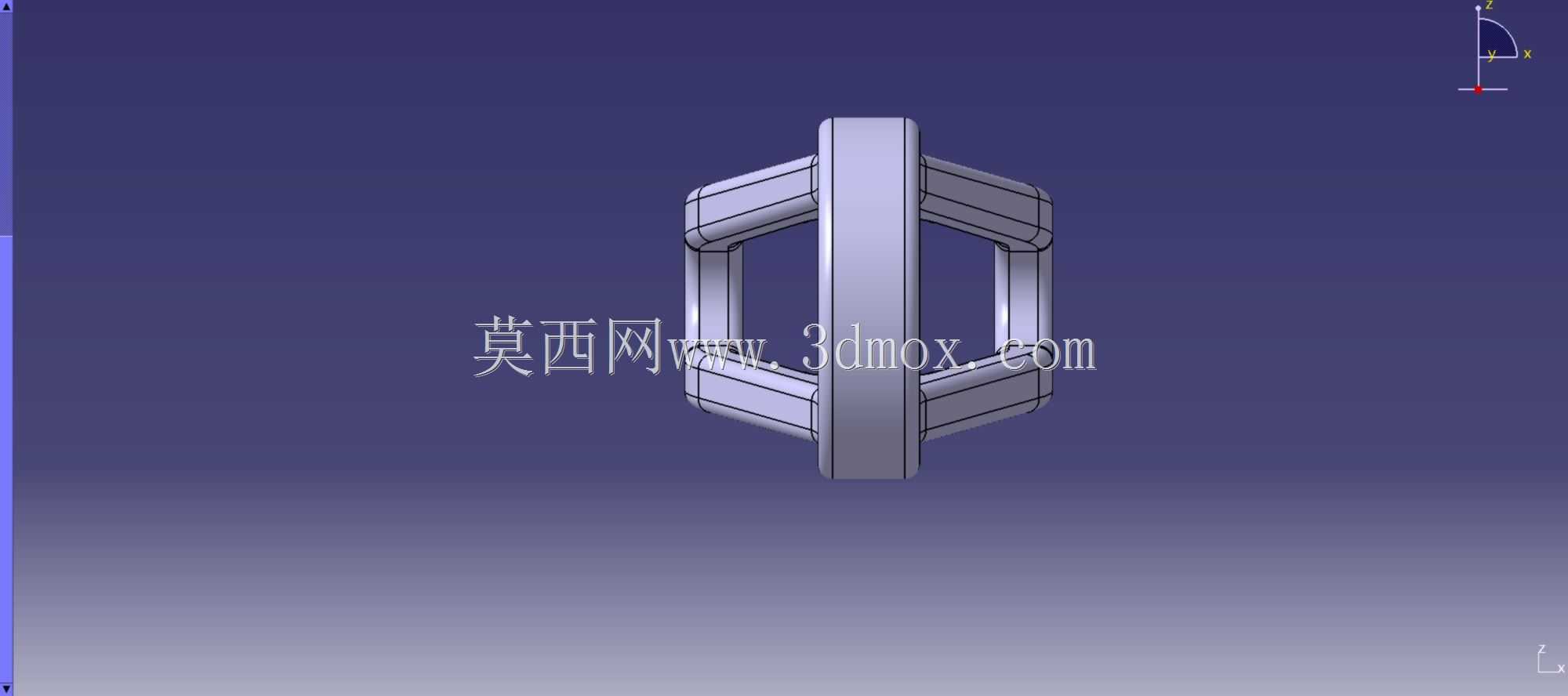

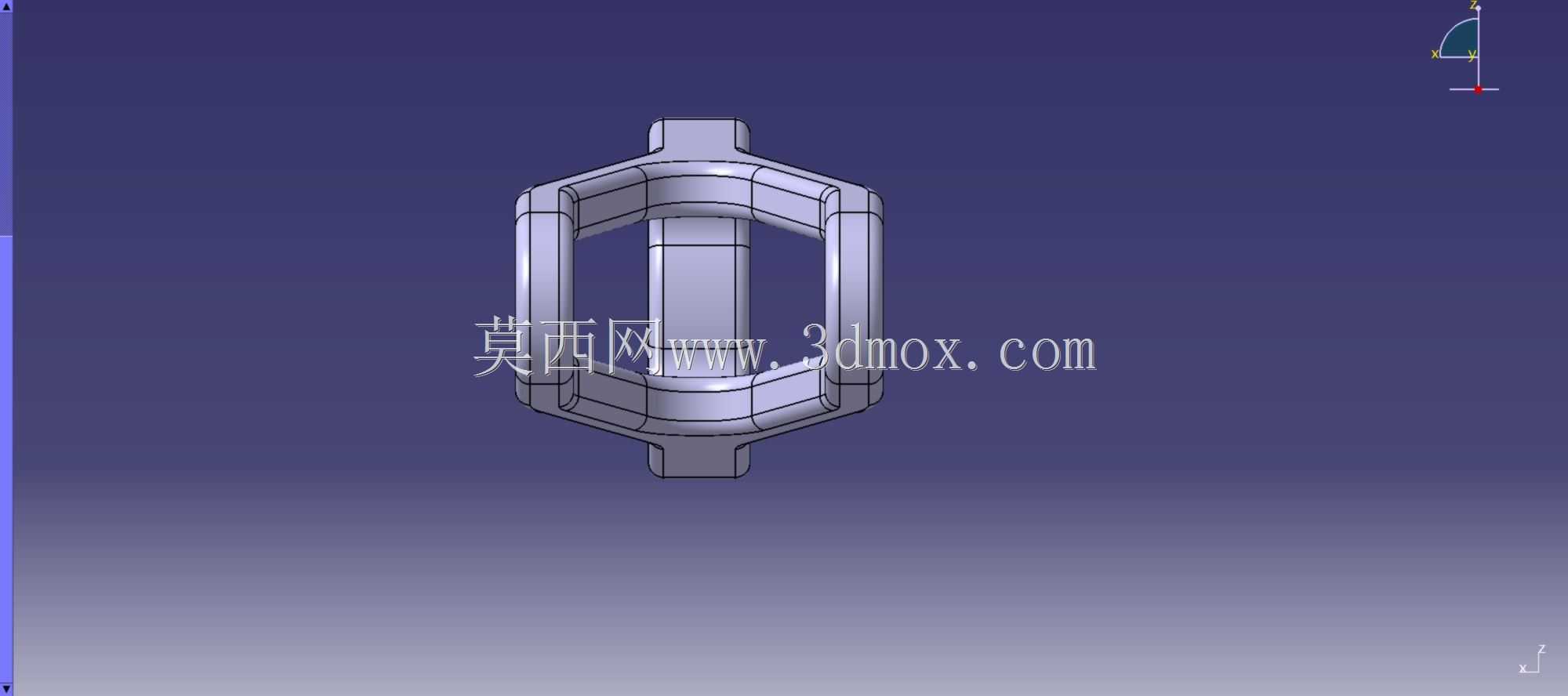

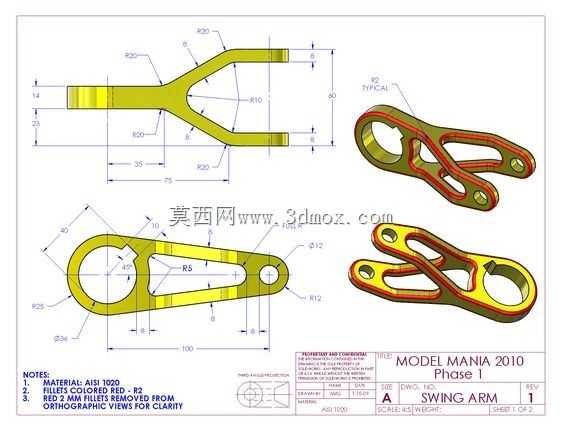

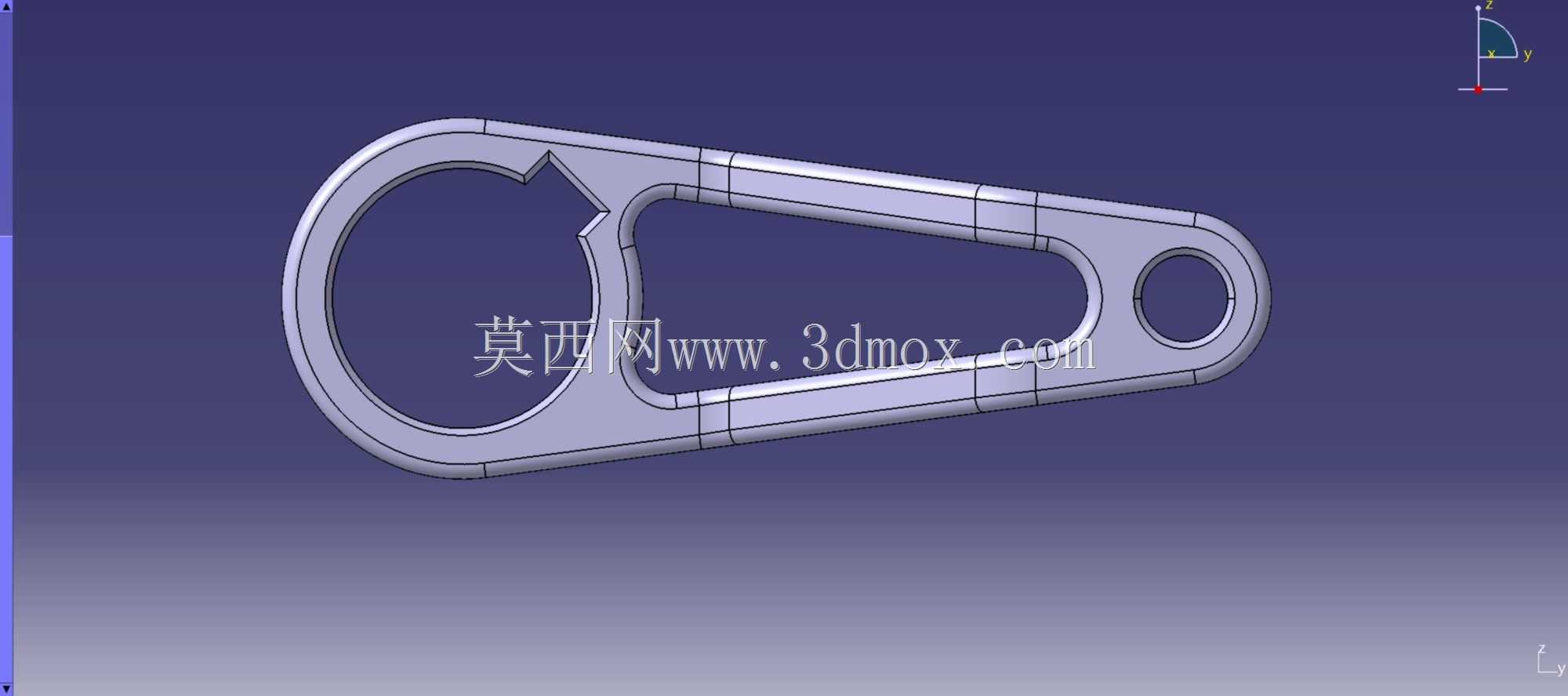

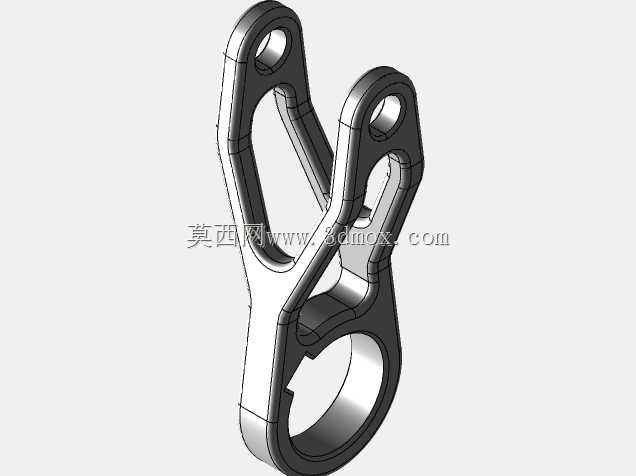

这类摆臂结构常见于中载传动链路的铰接传动场景,多布置在需要往复摆动传递动力或执行预设轨迹动作的机构中,比如轻工设备的进给摆杆、小型作业机具的联动臂、输送线的分料拨杆机构都能见到同类结构的应用。它的核心作用是在两个铰接点位之间传递摆动力矩,同时依托自身的结构刚度抵消摆动过程中产生的侧向弯矩,避免传动过程中出现卡滞或形变超差的问题。从结构设计逻辑来看,整体采用一体化镂空框架构型,没有多余的冗余实体,在保证整体抗弯抗扭截面模量满足载荷要求的前提下,尽可能去除了非受力区域的材料,有效降低了摆臂自身的转动惯量,让驱动端带动摆臂往复动作时的启停冲击更小,动态响应速度更快。摆臂一端为大直径环形安装位,用于和固定端的铰接轴配合,内孔预留了足够的配合面长度,能保证铰接转动时的同轴度,减少偏磨风险;另一端为两个平行布置的双耳铰接孔位,用于和末端执行件或者联动杆件连接,双耳结构可以有效分散铰接点的接触应力,避免单点铰接容易出现的连接松动问题。设计过程中特意在各受力转折位置做了圆弧过渡处理,没有尖锐的直角转角,从根源上降低了应力集中系数,让摆臂在承受交变摆动载荷时的疲劳寿命更长。外形尺寸上,大端环孔的直径适配常规的标准铰接轴规格,两个小端铰接孔的中心距严格匹配联动机构的行程要求,整体外轮廓的最大宽度控制在安装空间的边界范围内,摆动全程不会和周边的固定机架、相邻传动部件发生运动干涉。安装时大端环孔通过衬套与固定支座铰接,两个小端孔分别通过销轴连接驱动连杆与末端执行件,所有铰接位都预留了润滑脂加注的空间,日常维护时可以直接在铰接点加注润滑脂降低转动摩擦阻力。结构的壁厚经过反复校核,在满足额定载荷下形变量不超过传动精度允许阈值的前提下,做到了重量最优,镂空区域的筋条走向完全顺着应力传递的路径布置,没有出现筋条受力方向与应力方向垂直的不合理设计,既保证了结构强度,也不会额外增加不必要的重量。
- 上一篇:齿轮组联动手机保护壳结构设计
- 下一篇:带手机支架的桌面双声道蓝牙音箱
- 全部评论(0)
- 模板大小: 2.06 MB
- 售价:5金币
- 下载次数: 48
- 系统要求: STEP / IGES,Rendering
- 软件分类: 通用机械零部件
