坐式下肢膝关节屈伸康复训练器械

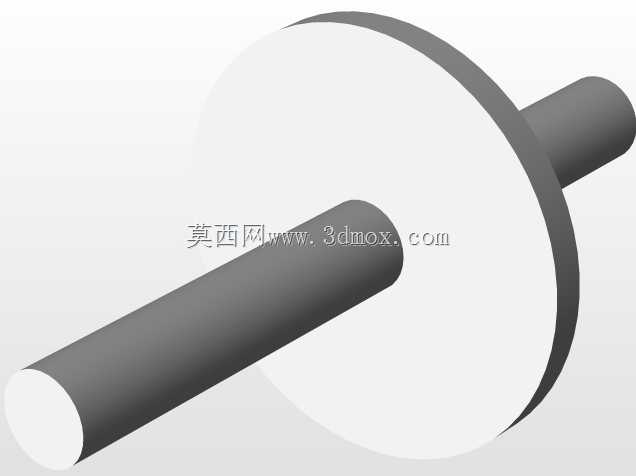

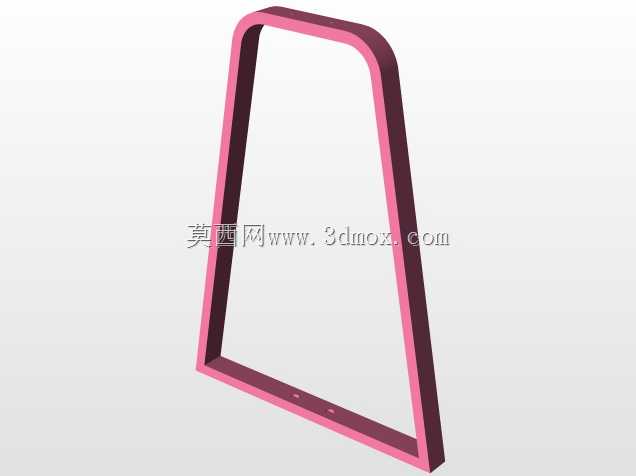

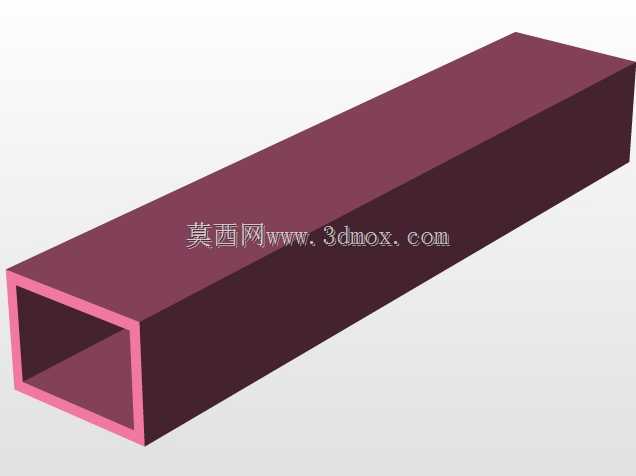

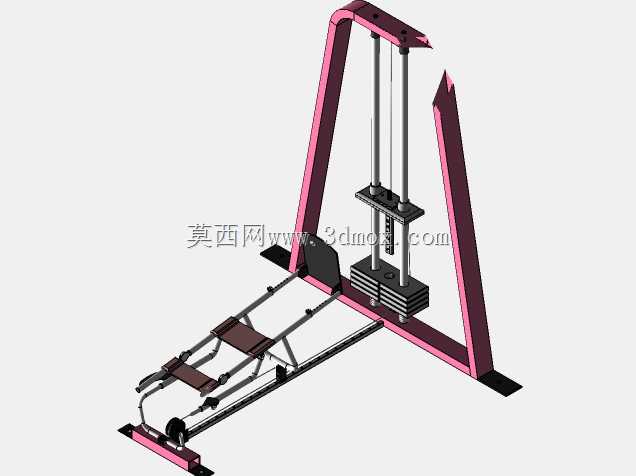

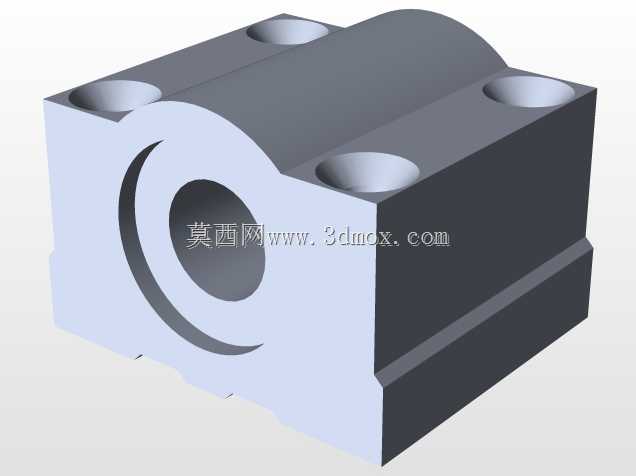

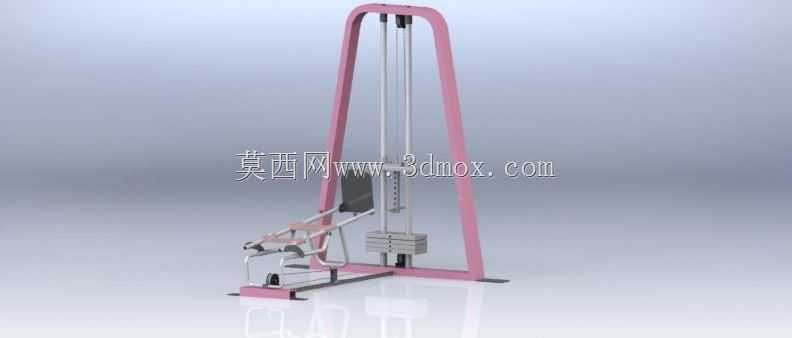

这款康复训练器械主要面向术后下肢活动度受限、膝关节周围肌群力量衰退的康复场景，常见于康复科门诊、社区康复站点以及运动损伤康复工作室，区别于普通健身器材，其结构设计完全围绕膝关节安全活动范围做限位约束，避免训练过程中出现超伸、过度屈曲造成二次损伤。设备采用坐式训练布局，使用者训练时保持坐姿，下肢放置于带绑带约束的滑动托板上，托板沿底部线性导轨做定向滑移，通过传动索连接后侧配重塔架，训练过程中可根据康复阶段不同，增减配重块数量调整训练阻力，适配从术后早期被动活动到后期力量强化的全周期康复需求。从结构设计逻辑来看，主体框架采用A形塔架搭配底部延伸的水平训练导轨，A形塔架底部通过地脚支撑与地面接触，整体重心靠后，即使使用者施加较大的蹬伸力也不会出现倾覆风险，配重组件沿塔架内部的垂直导杆做上下滑移，导杆表面做耐磨处理，减少配重块升降过程中的卡顿与异响，传动索采用包钢芯的耐磨绳索，转向位置配置带密封轴承的定滑轮，降低传动过程中的阻力损耗，保证施力过程线性顺畅。底部训练导轨的长度经过适配，完全匹配成年人坐姿状态下膝关节从屈曲90度到完全伸直的活动行程，托板表面设置防滑垫层与可调节绑带，可固定小腿与脚踝位置，避免训练过程中下肢滑脱，托板与导轨之间配置线性滑块，滑动阻尼均匀，不会出现卡滞造成的膝关节突发受力。安装时仅需保证放置地面平整，无需额外打膨胀螺栓固定，设备整体占地边界宽度约0.8米，长度约2.2米，高度约2.1米，预留0.5米以上的周边操作空间即可满足使用需求，框架主体采用方管焊接结构，焊接位置做打磨抛丸处理后喷涂耐磨涂层，日常使用仅需定期检查绳索磨损情况、给滑轮轴承补充润滑即可，维护成本较低。设计过程中特意将配重调节位置设置在塔架侧方，康复师无需俯身即可快速调整配重重量，训练位旁设置的小型靠垫可支撑使用者腰部，避免长期坐姿训练造成腰部代偿受力，所有边角位置都做圆弧过渡处理，没有突出的尖锐结构，防止使用者移动过程中磕碰受伤。
