面向槽类零件加工的专用铣削夹具结构

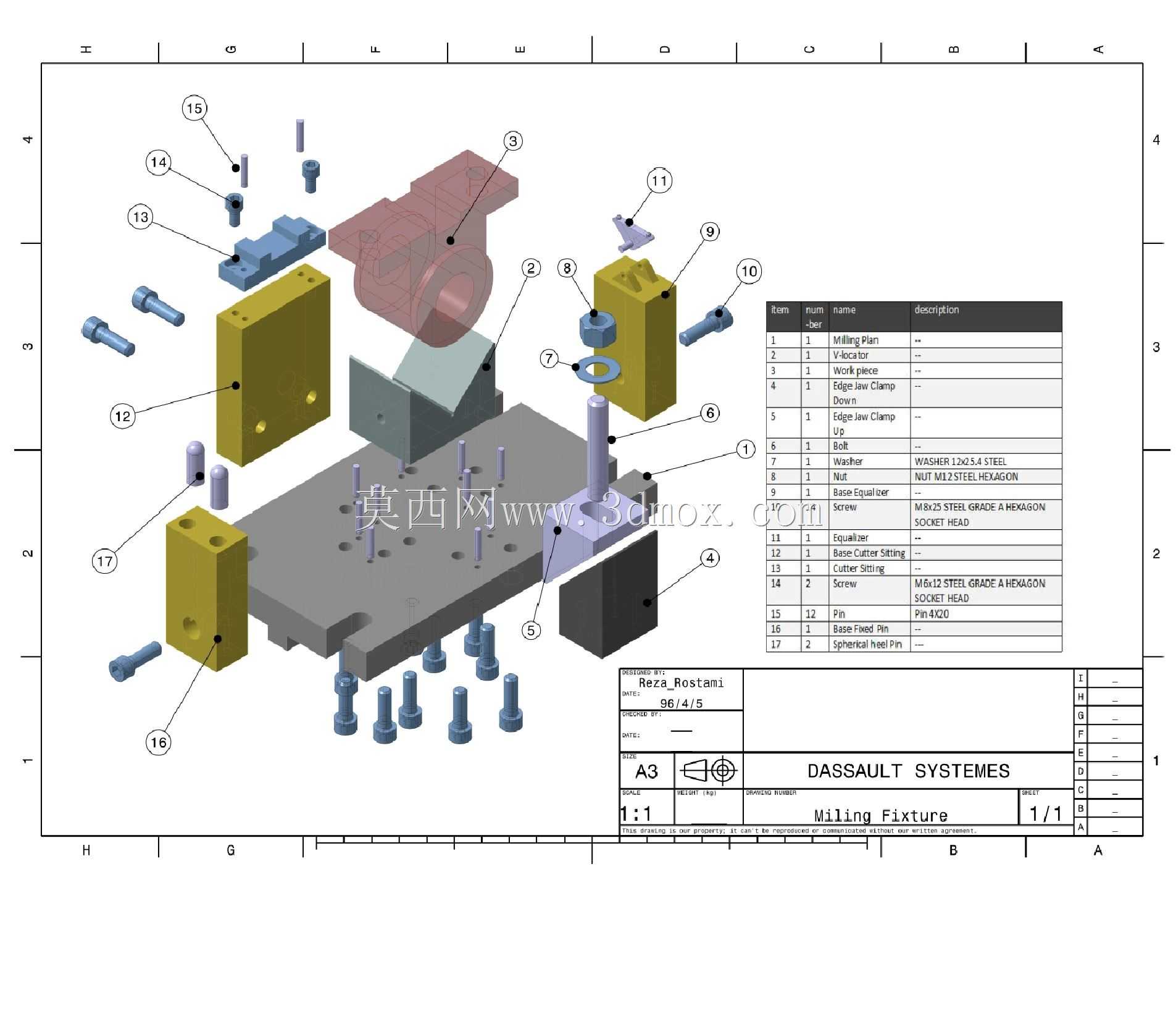

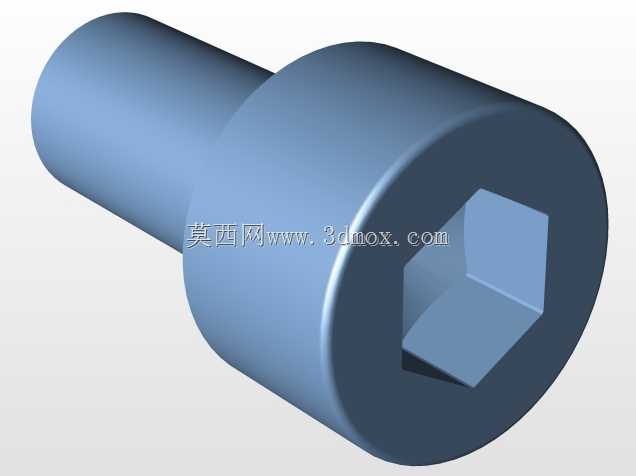

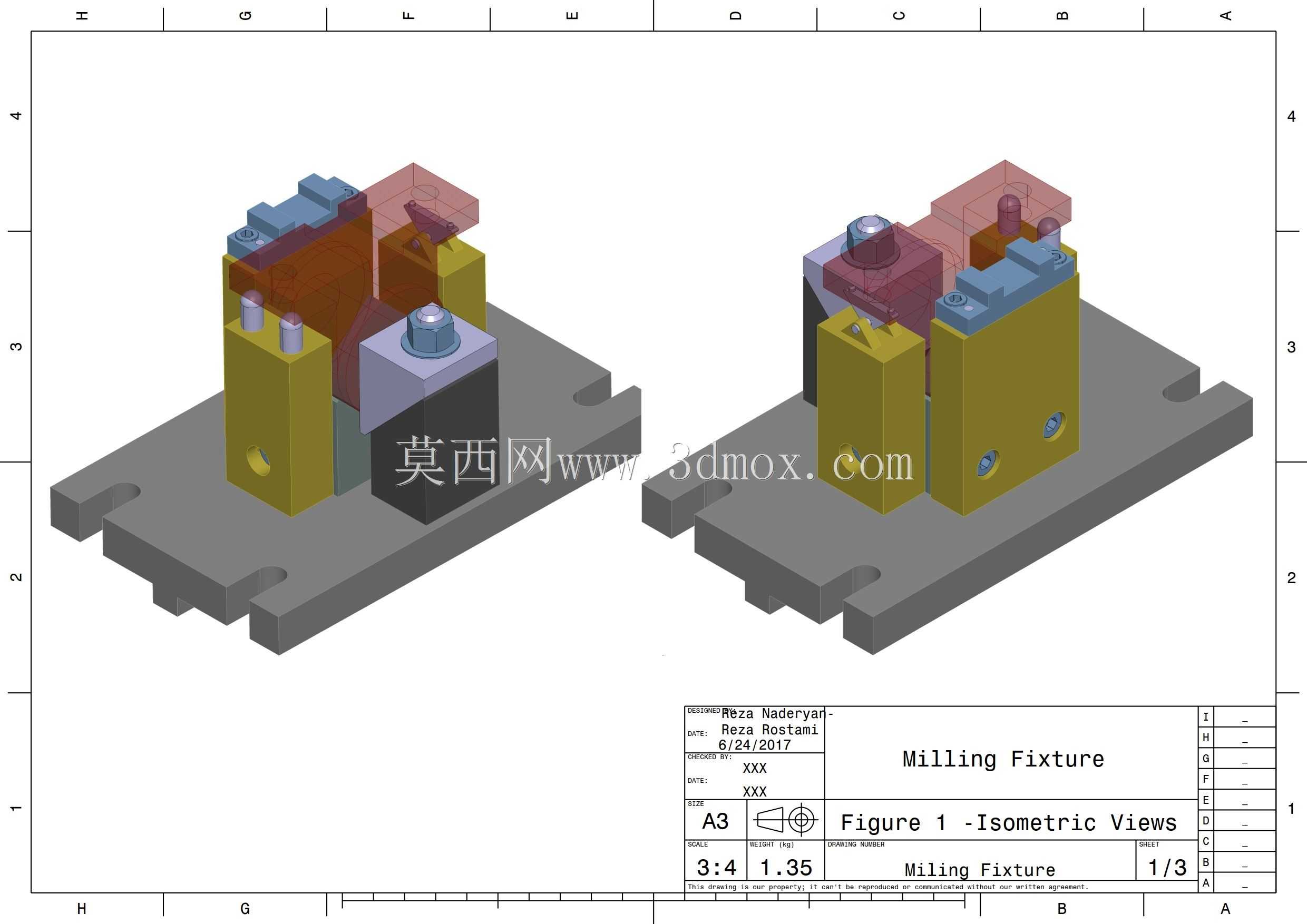

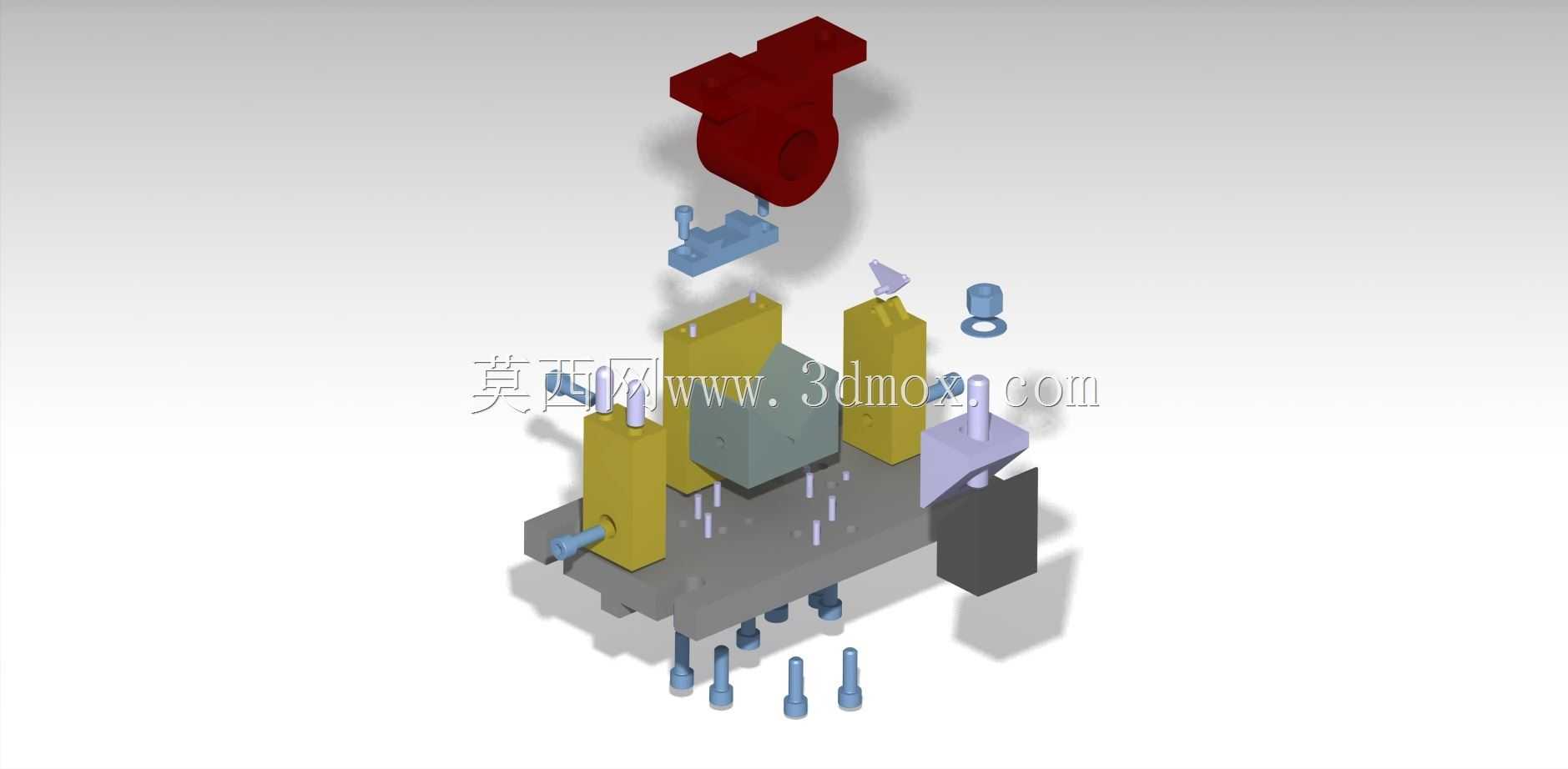

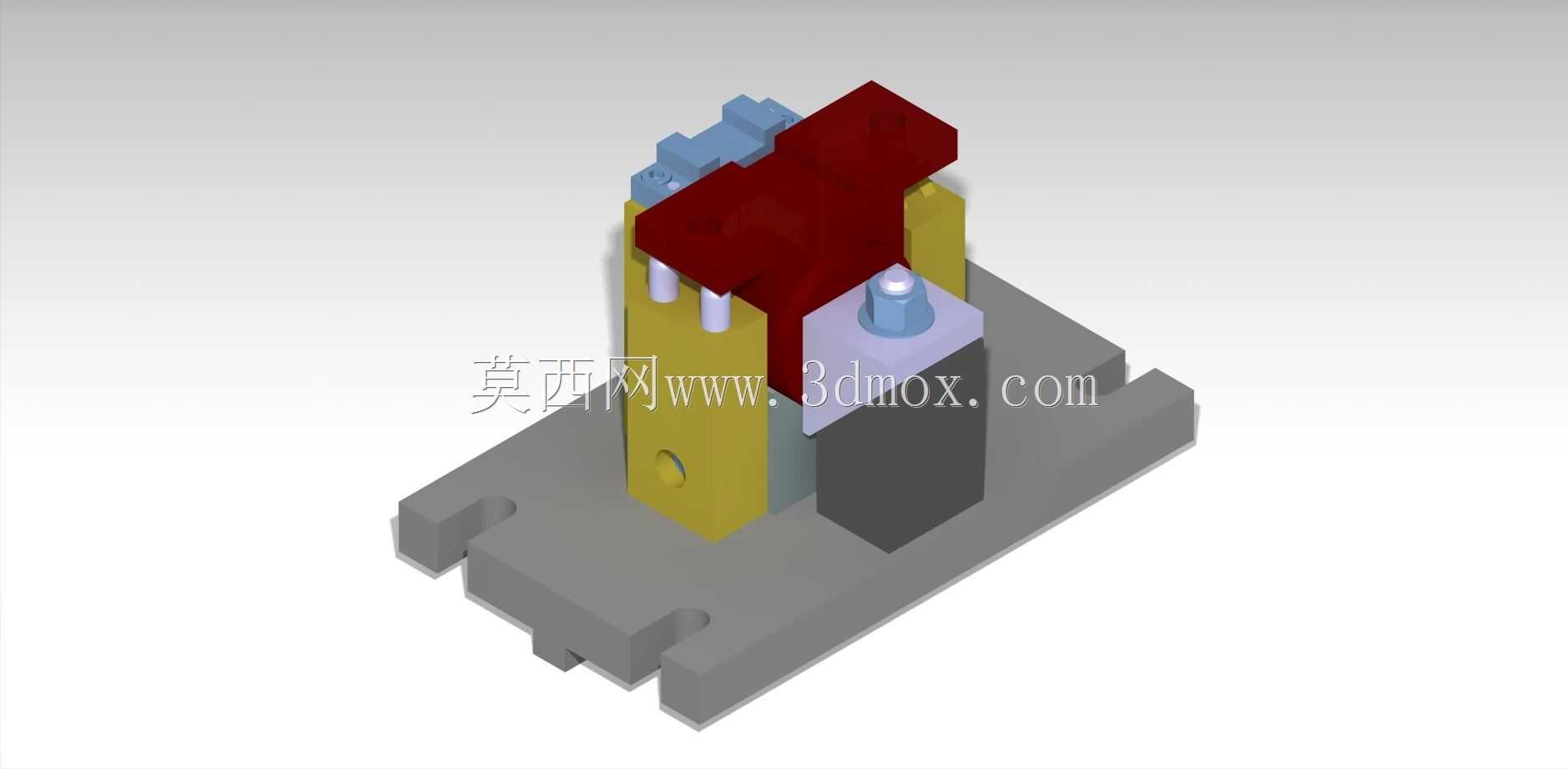

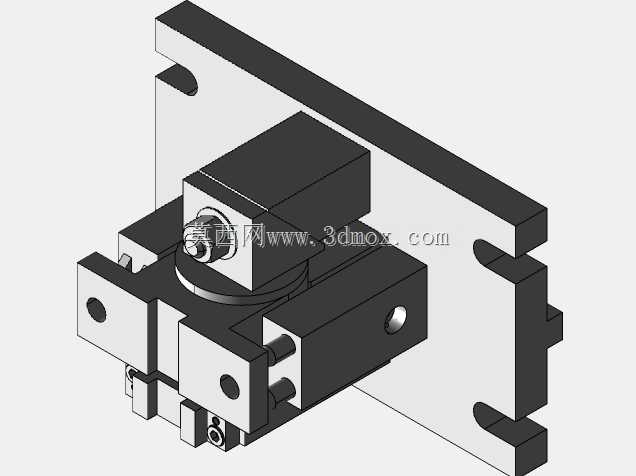

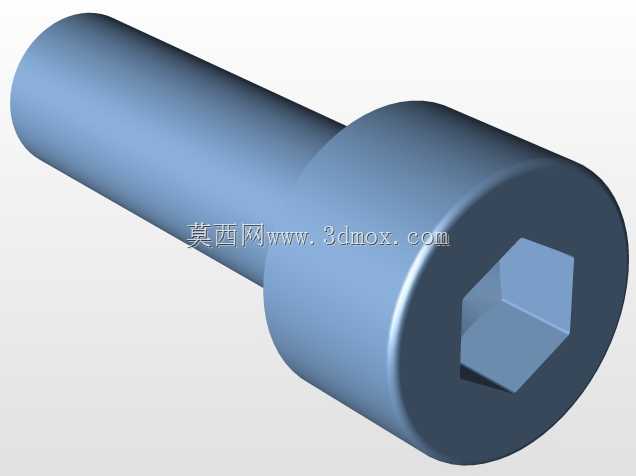

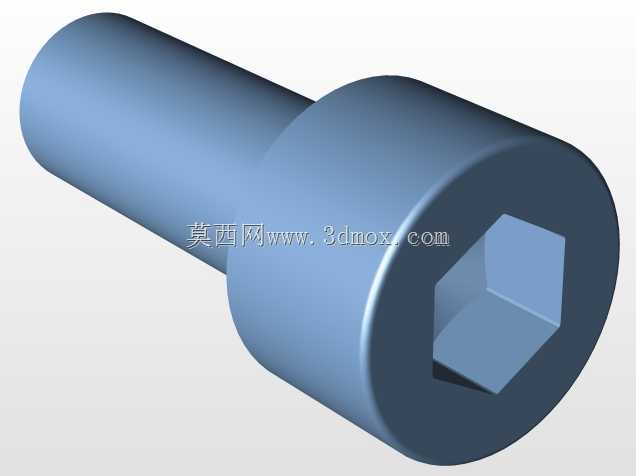

在常规立式铣床的槽类加工工序中，通用平口钳往往难以适配特定规格槽体的批量加工需求，尤其是针对110×40规格工件上20×6尺寸槽的铣削作业，通用夹具的定位误差、装夹刚性不足问题会直接导致槽宽超差、槽壁粗糙度不达标、槽位偏移等常见加工缺陷，这款专用铣削夹具正是针对这一具体加工场景开发的定位装夹部件。从结构布局来看，夹具采用分体式组合定位设计，底部为带安装定位槽的灰铸铁基座，基座上预留的T型槽安装位可直接匹配标准铣床工作台的T型槽间距，无需额外制作过渡连接板即可完成夹具在机床上的固定，基座的整体安装边界控制在常规小型铣床的工作台行程范围内，不会出现超程无法加工的问题。夹具的定位组件采用垂直布置的固定式定位块与可调式侧推定位件组合，其中黄色立式定位块作为主要的Z向支撑与X向定位基准，其定位面经过精磨处理，平面度控制在0.02mm以内，可直接贴合工件的基准面完成粗定位；侧部的紫色可调定位块带有微调螺栓，可针对工件坯料的尺寸公差进行±2mm范围内的位置补偿，避免因坯料尺寸波动导致装夹过定位或定位间隙过大的问题。上部的深红色夹紧组件采用压板式夹紧结构，夹紧力的作用点直接对准工件的加工刚性支撑区域，避开槽体加工的走刀路径，既可以保证铣削过程中工件不会因切削力产生位移，也不会出现夹紧力过大导致工件变形的情况，夹紧操作采用标准内六角螺栓锁紧，一线操作人员无需专用工具即可快速完成装夹与拆卸动作，单工件装夹耗时可控制在15秒以内，适配中小批量零件的加工节拍。在设计思路上，这款夹具没有采用复杂的气动、液压夹紧结构，全部采用机械构件组合，整体维护成本极低，日常使用中仅需定期清理定位面的切屑、检查夹紧螺栓的磨损情况即可，不存在气动元件漏气、液压元件漏油等常见故障点，适合加工现场的粗放使用环境。夹具的定位基准与机床坐标系的对刀位置做了预设，首次安装完成对刀后，后续批量加工无需重复对刀，可直接调用预设的加工程序完成槽体铣削，大幅减少了工序辅助时间。从实际使用场景来看，这款夹具除了适配指定规格的槽加工外，通过更换不同厚度的调整垫片，还可兼容一定尺寸范围内的同类矩形零件的槽铣、侧铣工序，具备一定的工序拓展性，不会因单一产品规格调整就完全报废，符合机加工车间工装通用化、模块化的设计原则。夹具的所有外露构件都做了倒角处理，没有尖锐棱角，可避免操作人员装夹工件时被划伤，基座底部的排屑缺口设计可让铣削过程中产生的铁屑顺着缺口自然排出，不会在夹具定位面堆积影响定位精度。
