五自由度多关节协作机械臂结构设计

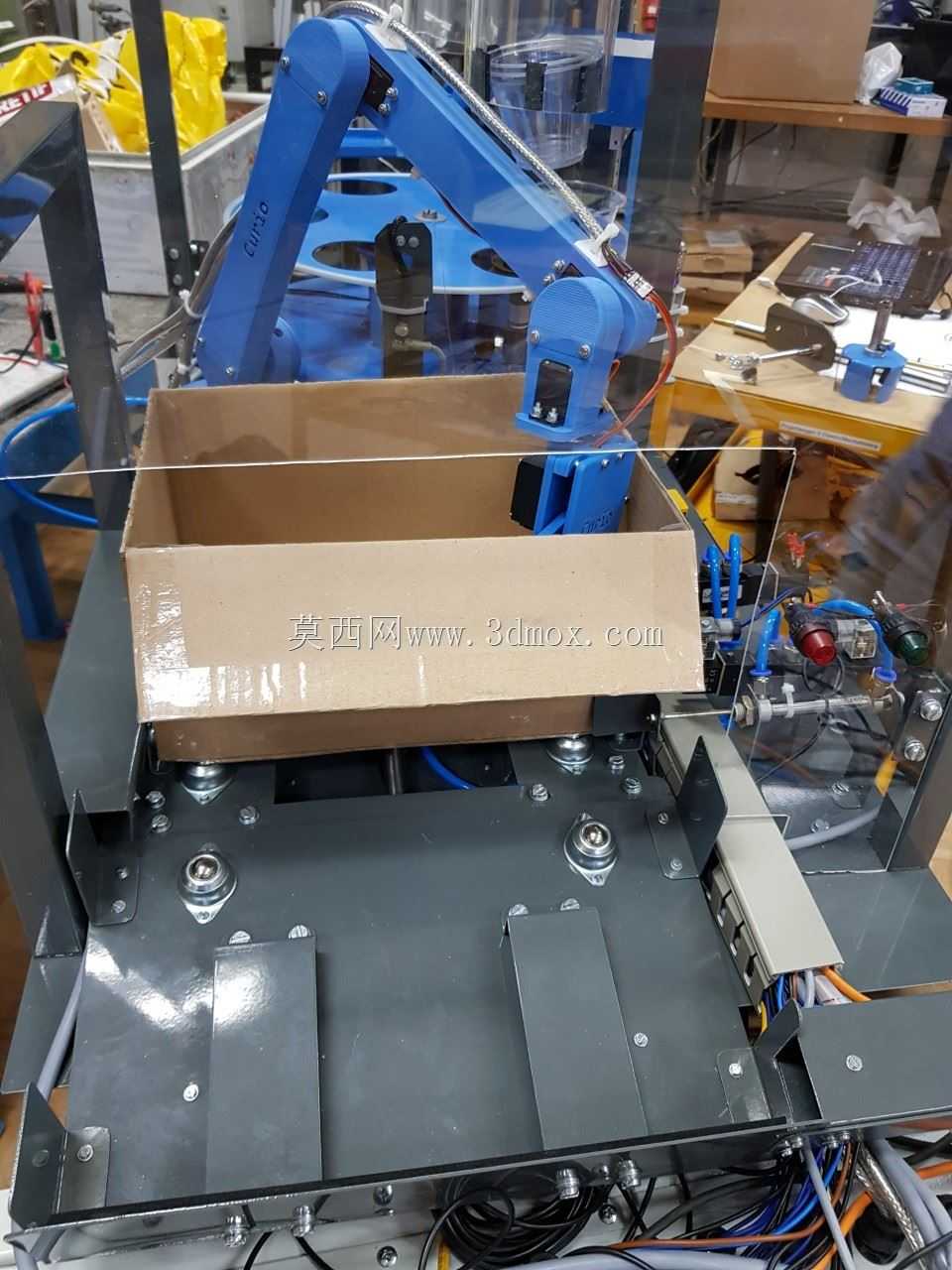

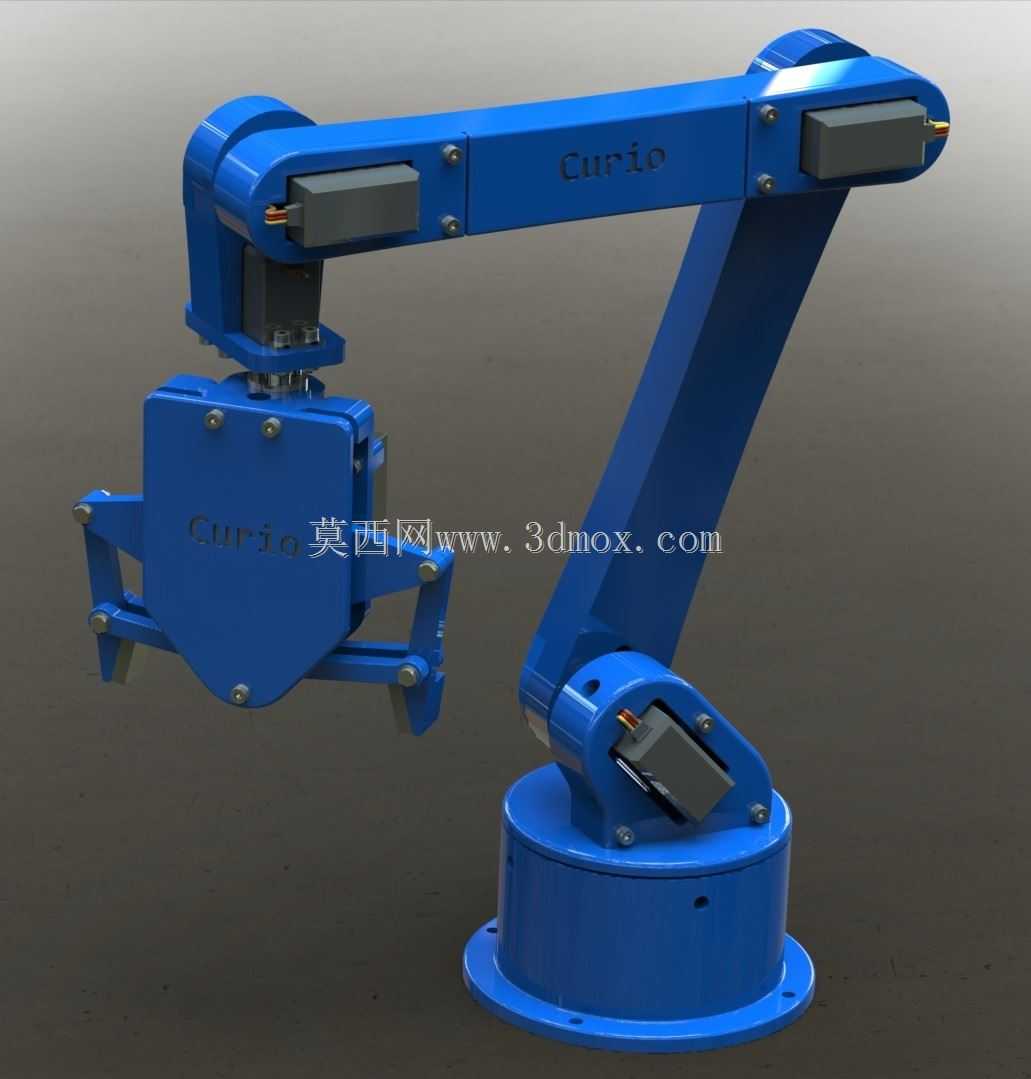

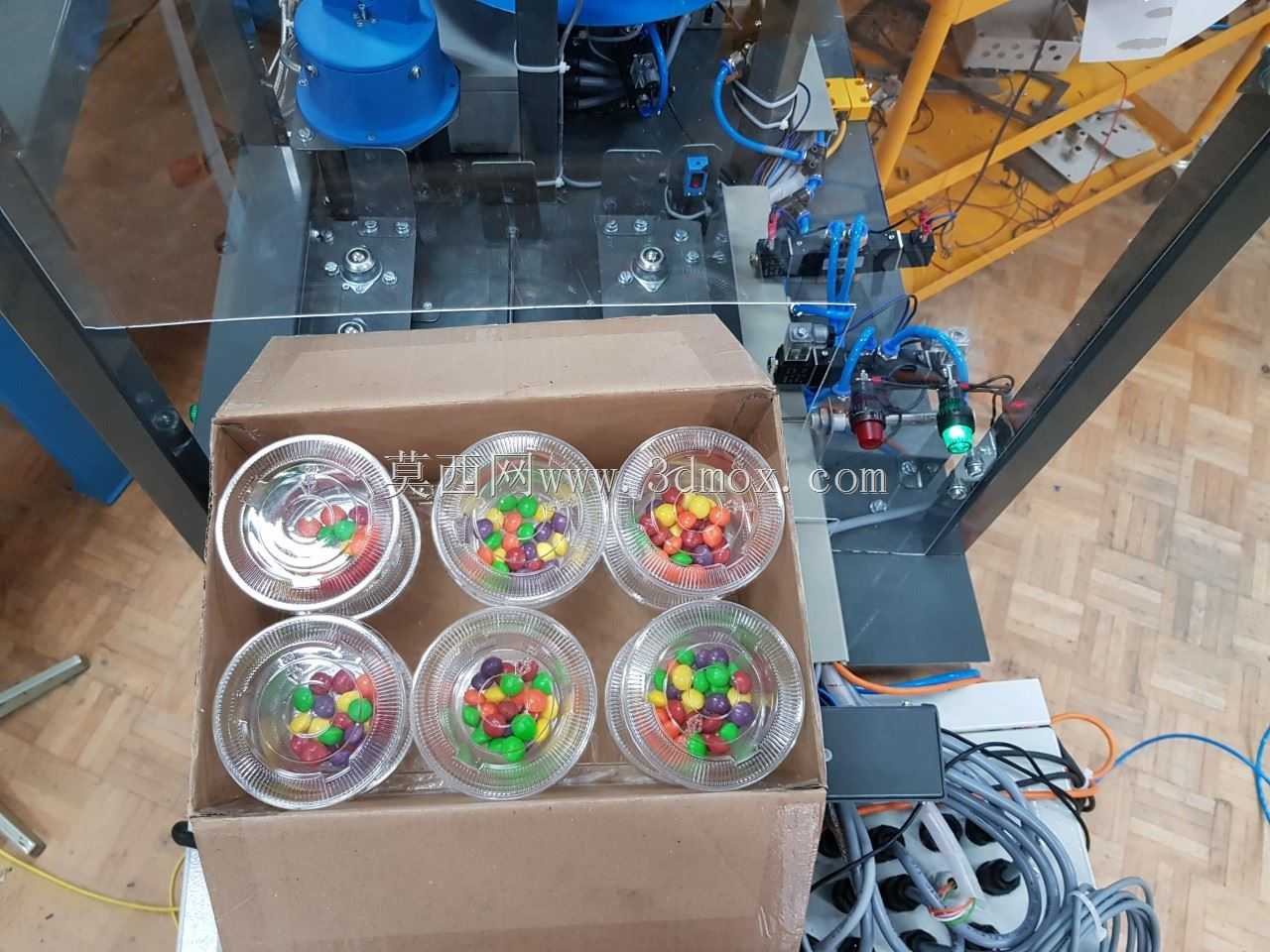

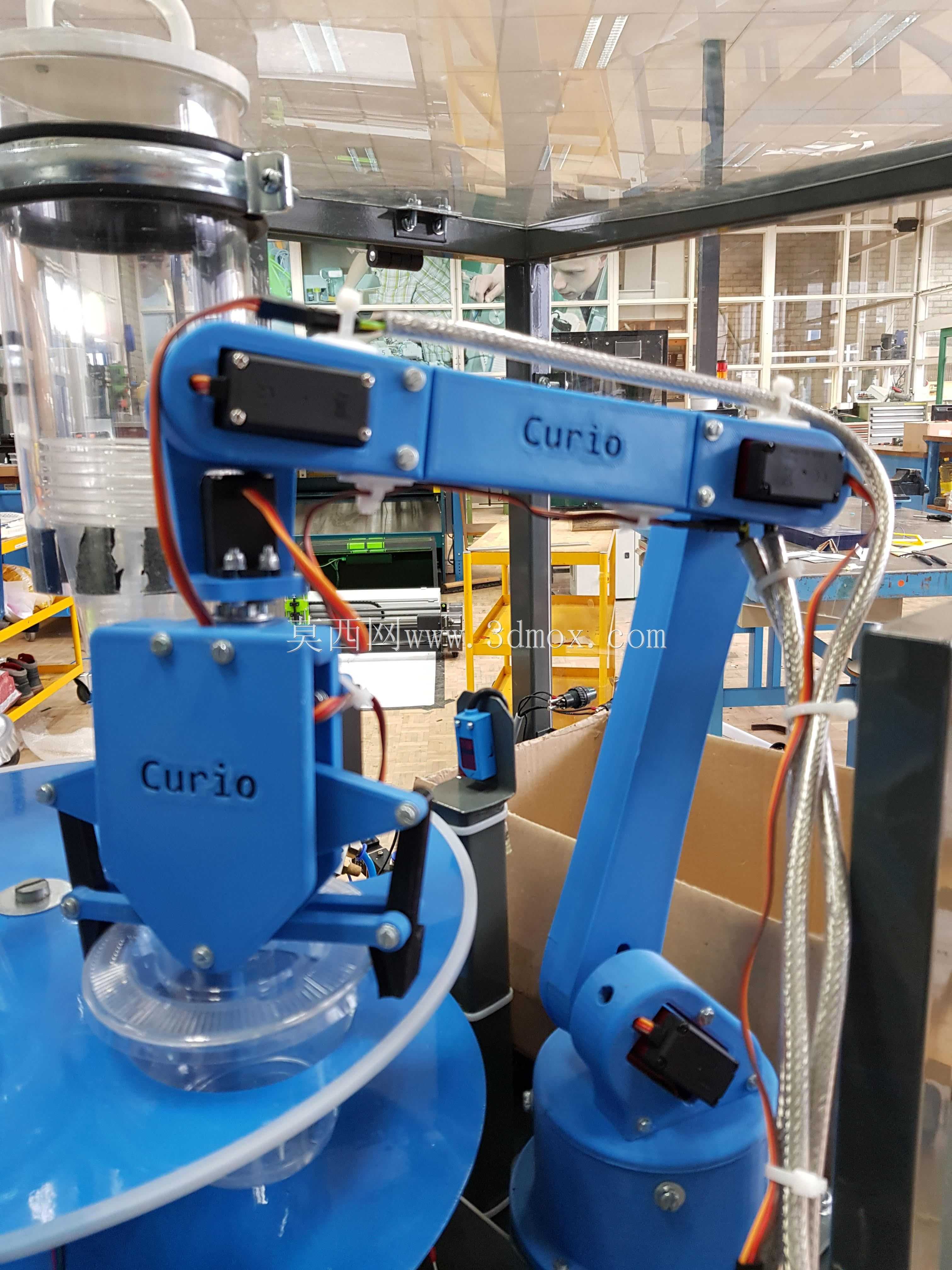

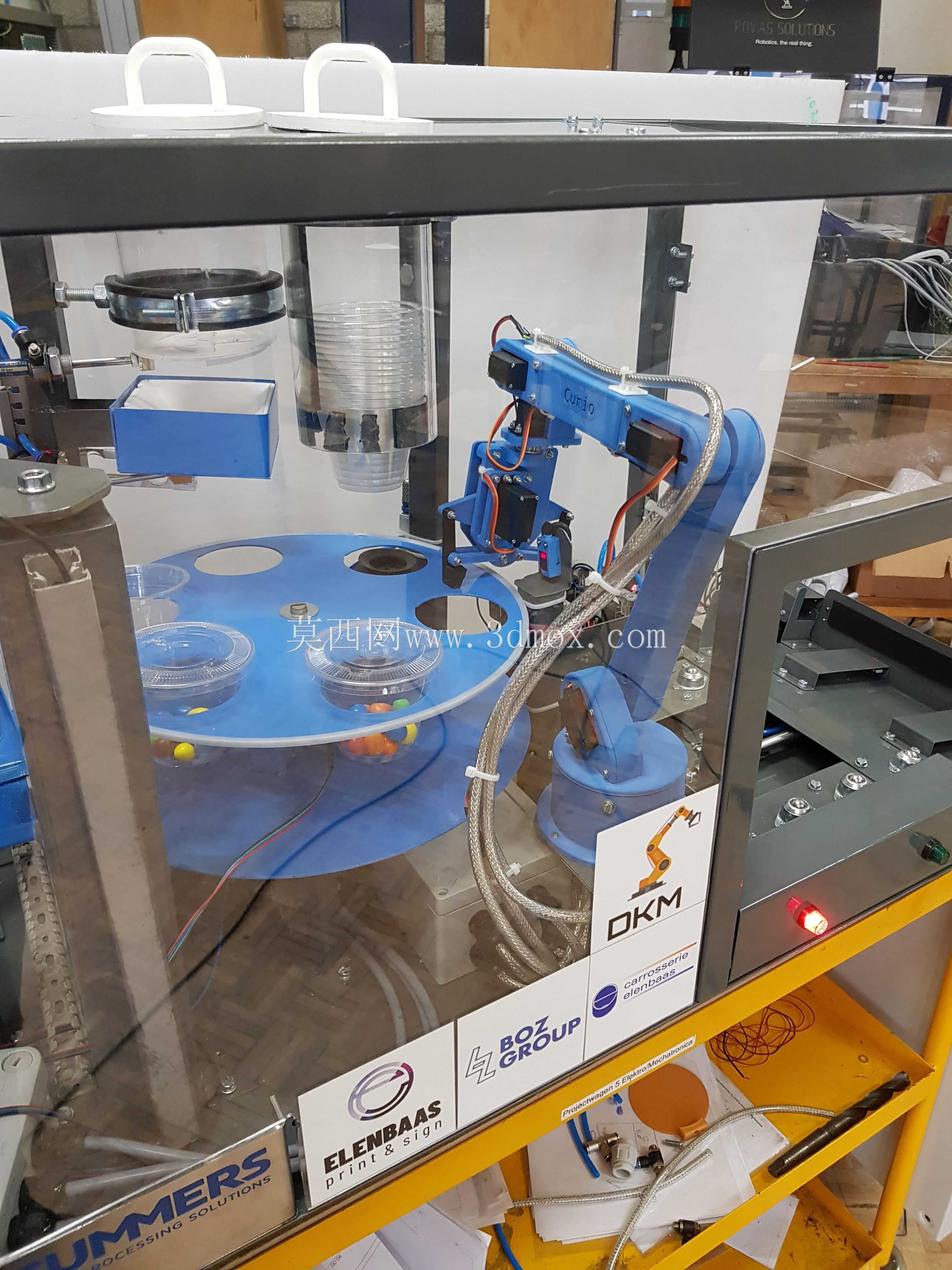

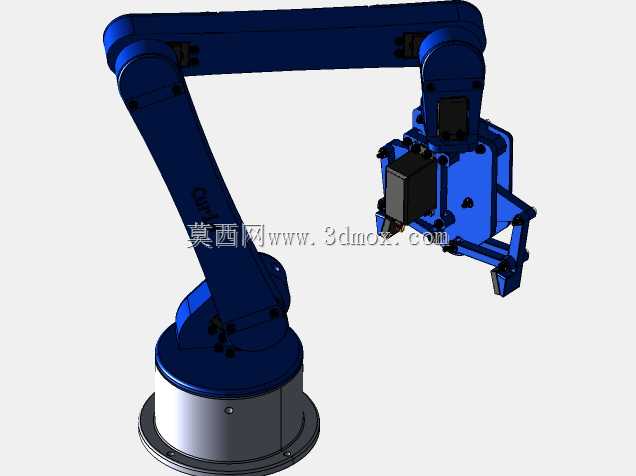

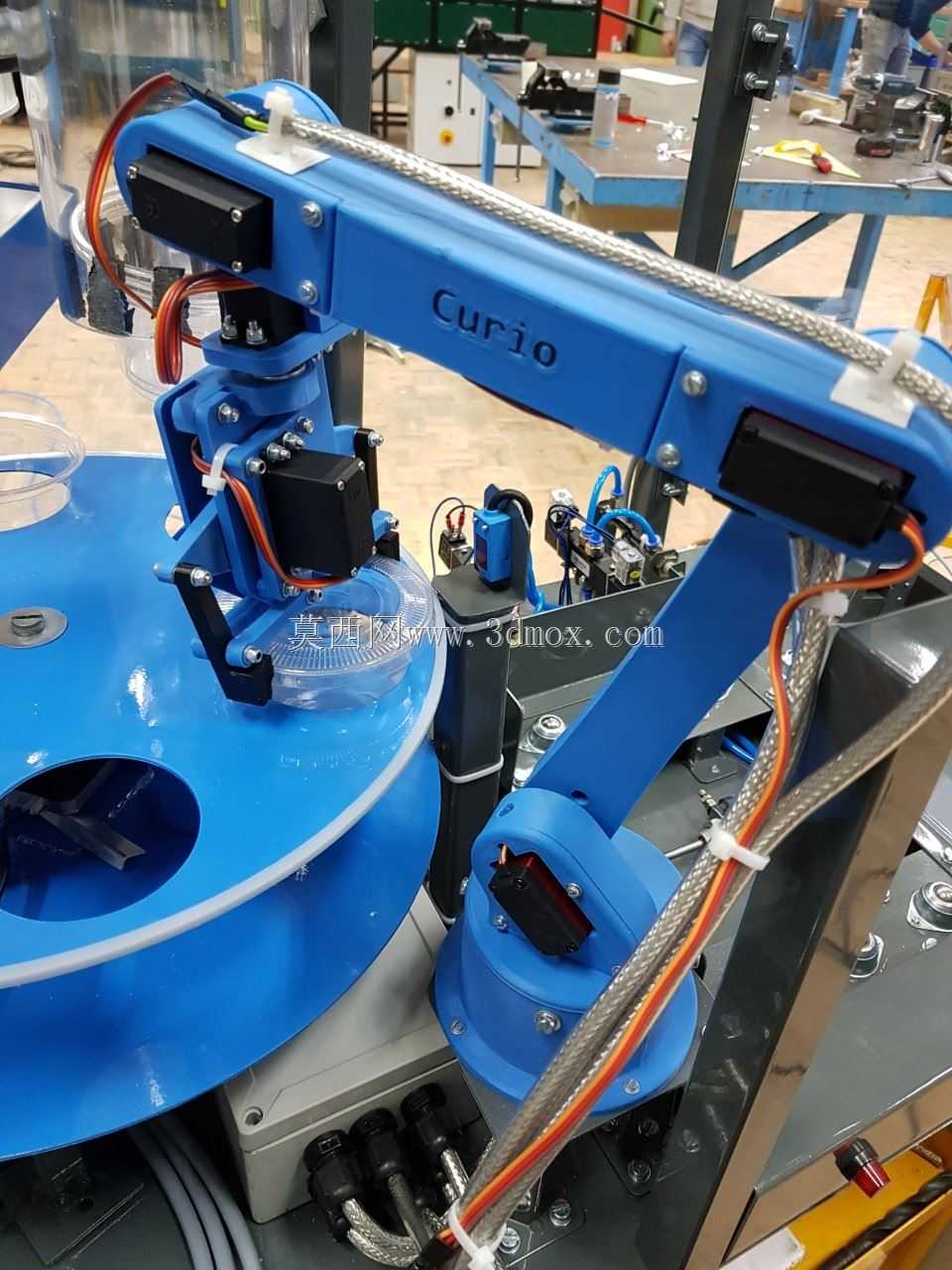

这款五自由度关节式机械臂的结构设计，核心面向教学实训、轻量化工位上下料、小负载分拣搬运这类对部署灵活性要求较高的场景，整体采用串联关节布局，从底部回转基座到末端夹持器共设置五个独立运动轴，可覆盖半径范围内的三维空间任意位姿调整，能适配狭小工位内的多角度作业需求。基座部分采用圆形法兰安装结构，安装面预留均匀分布的螺栓固定孔，可直接固定在工作台面、线体侧边或者移动小车上，安装边界对安装面的平面度要求不高，普通机加工台面或者铝型材框架台面均可满足固定需求，基座内部预留了走线空腔，所有关节的动力线、信号线均可从内部空腔排布，避免外部走线在运动过程中出现剐蹭、缠绕的问题。大臂与小臂均采用箱型薄壁结构设计，在保证结构刚性的前提下尽可能降低自身重量，减少关节处的负载压力，关节连接处采用内嵌式铰接结构，配合限位结构可限定各轴的运动角度范围，避免运动过程中出现超程碰撞，各关节的转动副处均预留了标准动力元件安装位，可根据实际负载需求选配对应扭矩的驱动元件，不需要额外做结构改装。末端执行器采用平行夹爪结构，夹爪的开合行程可适配一定尺寸范围内的工件抓取，夹爪安装面采用标准接口设计，可根据实际作业需求更换吸盘、焊枪、涂胶头等不同执行末端，拓展设备的适用场景。从设计思路上看，这款机械臂没有追求大负载与高运动速度，而是优先考虑结构的易加工性与装配便捷性，大部分结构件均可采用常规机加工工艺制作，非关键受力件甚至可采用3D打印制作，非常适合教学场景下的拆装实训、原理演示，也可作为小型自动化工作站的执行单元，完成小重量工件的转移、分拣、定位等作业。各关节的运动范围经过合理匹配，在常规作业高度下不会出现运动死点，臂展长度可覆盖常见桌面级工位的作业范围，不需要额外增加外部行走轴即可满足单工位的作业覆盖需求，整体结构的维护难度较低，各关节的铰接部位均设置了润滑注油点，日常维护时不需要完全拆解结构即可完成润滑保养。
