教学演示用多自由度工业机械臂结构

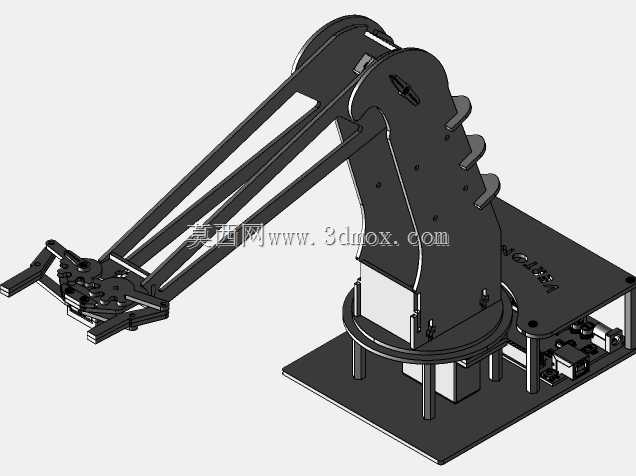

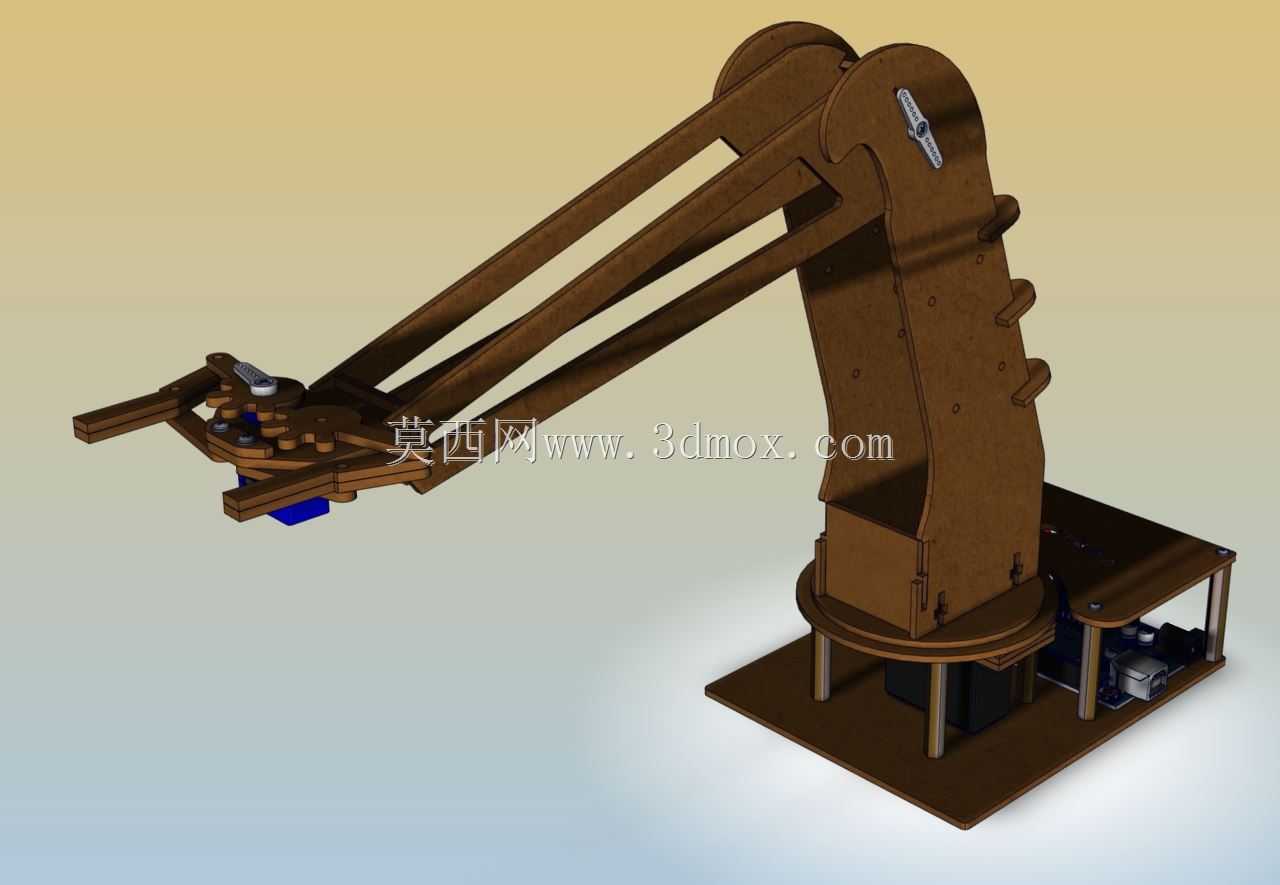

这款机械臂的结构设计优先面向教学实训场景，可在职业院校机电一体化、工业机器人技术专业的实操课堂中完成点位运动、轨迹规划、末端夹持等基础演示任务，也可作为小型自动化工作站的原型验证载体，适配轻载搬运、工件分拣等低负载作业需求。从结构布局来看，整机采用底座回转、大臂俯仰、小臂伸缩、末端姿态调整的多自由度串联构型，底座采用方形安装板搭配立柱支撑结构，安装时可通过四角的安装孔固定在实训台或铝型材工作台上，预留的安装边界可兼容常规桌面级实训工位的尺寸要求，不会占用过多操作空间。大臂采用平行连杆式结构设计，相比单臂梁结构拥有更好的结构刚性，运动过程中可保持末端执行器的水平姿态，减少姿态补偿的运算量，适合教学场景下的运动学原理演示，学生可直观观察连杆联动过程中的角度变化与位置对应关系。小臂部分采用多杆并行的传动布局，可在保证伸展行程的同时控制臂体自重，降低关节驱动的负载要求，关节处的铰接位置均预留了标准轴件安装位，可根据实训需求替换不同规格的轴承、销轴，方便完成机械装配公差、关节间隙对运动精度影响的对比实验。末端执行器采用夹爪式设计，可适配不同形状的教学用实训工件，夹爪开合行程可通过调整铰接点位置进行适配，满足不同尺寸工件的夹持演示需求。设计过程中充分考虑了教学场景的拆装便利性，所有结构件均采用平板类零件加工成型，无需复杂的曲面加工工艺，学生可通过拆解、重装该机械臂，掌握串联机器人的结构组成、关节传动原理、装配精度控制等核心知识点，同时该结构也可作为开源机器人项目的机械载体，方便使用者自行加装舵机、步进电机等驱动元件，拓展自动控制相关的实训内容。整机运动范围覆盖常规桌面作业区域，大臂俯仰角度可满足从底座平面到上方作业高度的覆盖，底座回转角度可实现周边360度范围的作业覆盖，小臂伸缩行程可适配不同距离的工件取放需求，完全满足教学演示与轻载作业的功能要求。
