竞技机器人双电机齿轮转向模组结构

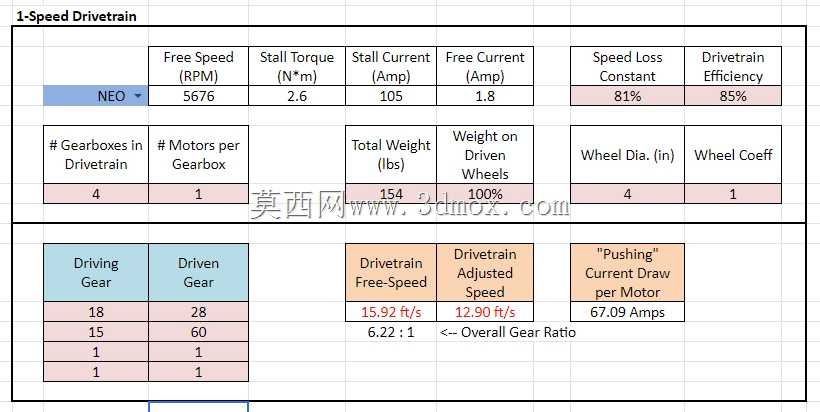

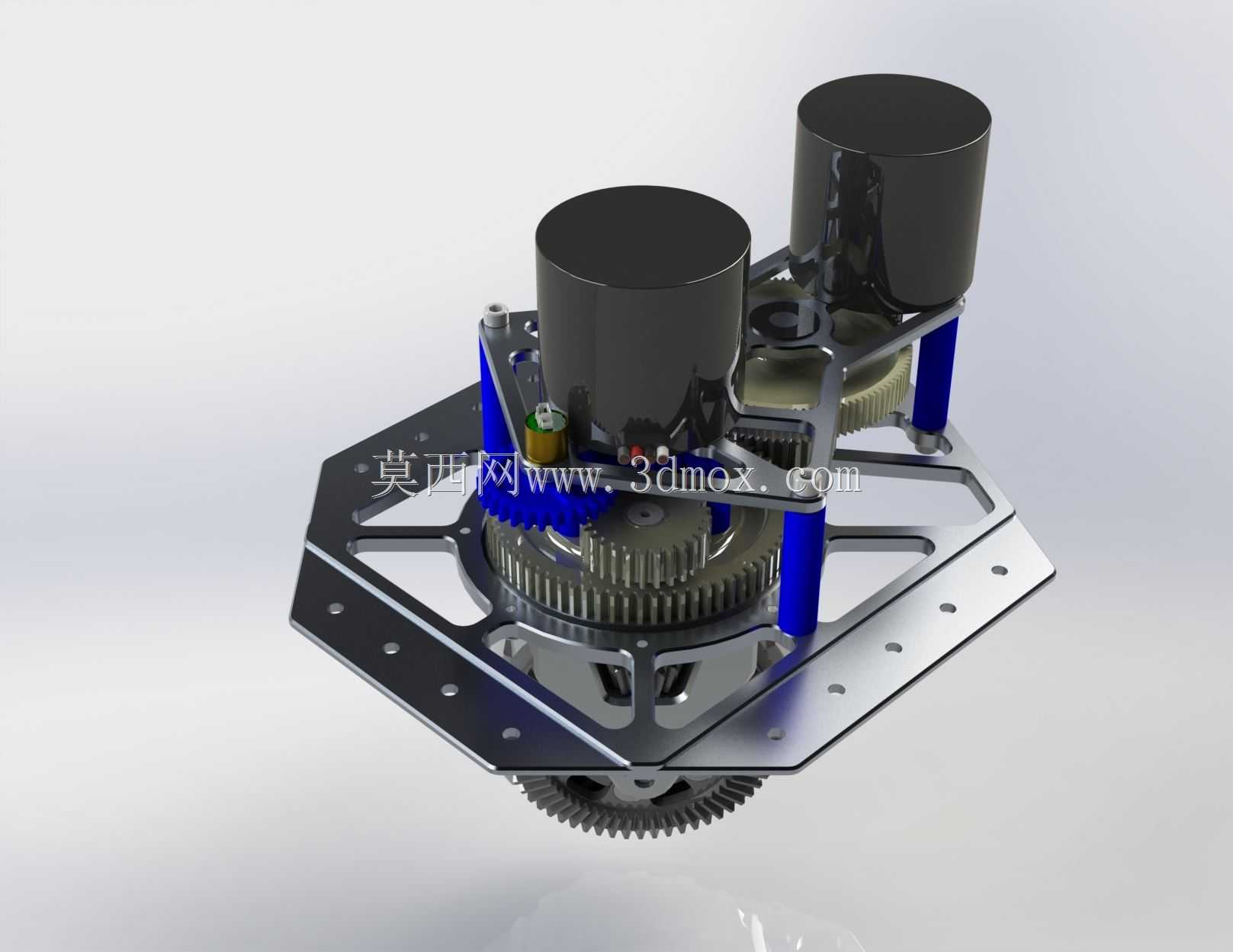

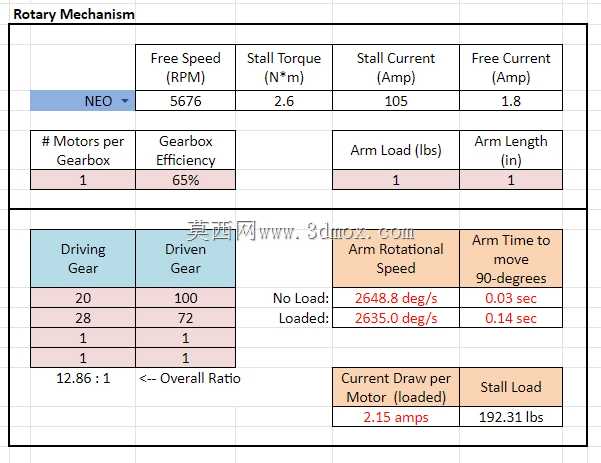

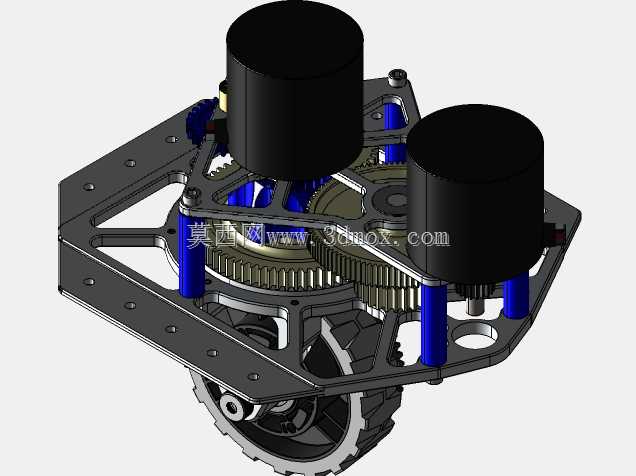

这套转向模组主要面向小型竞技格斗机器人的行走转向系统开发，适配双动力输入的差速转向需求，在机器人对抗类赛事的场地作业场景中，能够承载上部武器、电池等负载的同时完成精准转向动作，避免单侧动力过载导致的轮组打滑或者传动崩齿问题。从结构布局来看，模组采用上下分层的安装板设计，底板预留了多组等距安装孔位，可直接适配不同轮距的机器人底盘框架，安装孔采用沉头设计，装配后螺栓头不会突出底板平面，避免赛事中剐蹭场地防护栏或者凸起障碍。上部两个动力安装位采用立式同轴布局，动力输出端直接与初级减速齿轮啮合，省去了额外的联轴器转接结构，既压缩了整体模组的垂直安装高度，也减少了传动链路的间隙累积，转向响应的滞后量能控制在极小范围内。传动链路采用多级直齿轮啮合设计，末级齿轮直接与转向输出轴连接，齿轮模数根据竞技场景的冲击负载做了选型优化，齿面预留了足够的啮合侧隙，即便在受到侧向撞击产生微小结构形变时，也不会出现卡齿断齿的故障。支撑立柱采用高强度硬质阳极氧化铝合金材质，既保证上下安装板的连接刚性，也能在模组受到上部负载冲击时分散应力，避免安装板受力变形导致齿轮啮合错位。设计过程中优先考虑了赛事场景下的快拆维护需求，所有齿轮的定位轴都采用卡簧固定结构，不需要完全拆解上下安装板就能单独更换受损的齿轮或者动力部件，能在赛事的短间歇维护窗口内快速完成故障排查与零件更换。模组的动力安装位兼容常规尺寸的直流驱动电机，安装孔位做了通用化设计，不需要额外加工转接件就能直接固定，输出轴的连接位预留了标准的键槽，可直接连接轮组或者转向驱动桥，适配不同的底盘布局方案。整体结构的重心集中在模组几何中心位置，装配到底盘后不会导致整车重心偏移，在机器人急停、转向或者受到撞击时，能减少侧翻的概率，传动过程中双电机的动力通过齿轮组耦合输出，转向时可通过两侧电机的转速差实现不同转弯半径的动作，小半径转向时不会出现轮组拖滞的问题，在狭小的赛事场地内能够灵活完成走位、规避、突进等动作。
