起重机用二级斜直齿齿轮传动箱

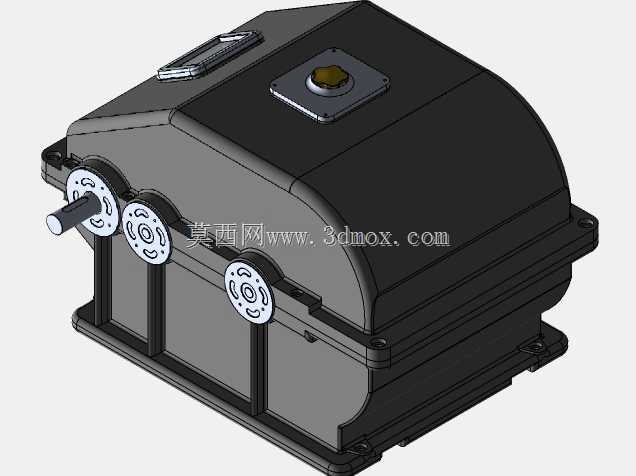

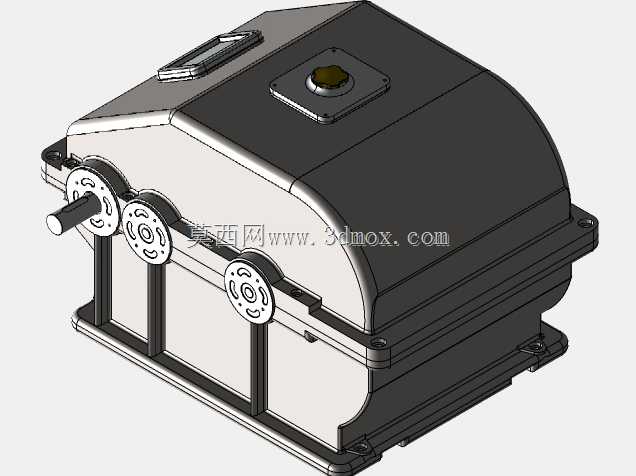

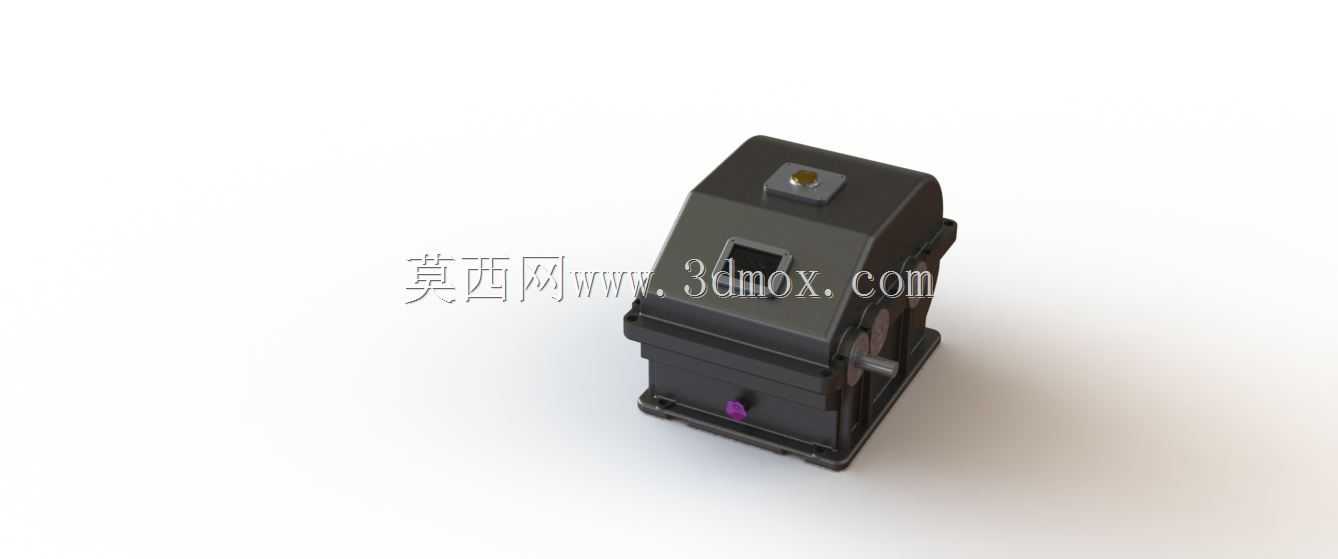

在起重作业的重载传动场景中，这类二级齿轮传动箱是核心的动力传递部件，主要承担起重机构的扭矩放大、转速匹配功能，适配车间桥式起重机、门式起重机的起升与行走机构动力传输需求，能够在频繁启停、短时过载的起重作业工况下保持稳定的动力输出，避免传动失效引发的作业安全隐患。从结构设计逻辑来看，该传动箱采用两级齿轮减速布局，高速级搭配小模数直齿圆柱齿轮，适配输入轴的高转速低扭矩输入特性，降低高速运转下的齿轮啮合冲击；低速级采用大模数斜齿圆柱齿轮，利用斜齿轮啮合重合度高、传动平稳、承载能力强的特点，匹配输出端大扭矩低转速的作业需求，可将输入轴的扭矩放大至适配起重卷筒的驱动扭矩区间，满足额定起重量下的动力输出要求。箱体采用剖分式铸造结构，上箱盖为圆弧过渡的穹顶造型，既可以提升箱体的整体刚性，减少重载下的箱体形变，也能预留足够的齿轮啮合润滑空间，避免齿轮运转过程中出现搅油阻力过大的问题；箱体外壁设置多道纵向加强筋，沿轴承座安装位置延伸至箱体底部安装法兰，可将齿轮啮合产生的径向载荷均匀传递至安装基础，降低轴承座位置的应力集中。安装边界方面，箱体底部采用带安装孔的整体式法兰底座，安装孔位沿底座长边对称布置，可直接通过螺栓固定在起重机的机架安装平台上，输入轴与三个输出轴的轴伸端均采用标准化轴径设计，可通过联轴器分别对接驱动电机、起重卷筒以及行走轮组，轴端配套的密封端盖采用嵌入式安装结构，可有效阻挡车间内的粉尘、水汽进入箱体内部，同时避免箱体内润滑油泄漏。在实际选型适配过程中，这类齿轮箱的轴伸位置、安装孔距均参考通用起重设备的安装尺寸规范设计，可直接替换同参数规格的老旧传动箱，无需对原有设备机架进行二次改造；齿轮参数匹配过程中，通过调整两级齿轮的齿数比实现精准的转速输出匹配，齿轮啮合侧隙控制在起重设备传动要求的合理区间，既保证正反转切换时的传动精度，避免起升机构出现溜钩风险，也能预留合理的热膨胀间隙，适应长时间重载作业下的齿轮温升形变。箱体顶部设置的注油与透气组件，可在齿轮运转过程中平衡箱体内外气压，避免油温升高导致箱体内压过大引发的密封失效问题，同时方便日常运维过程中的润滑油加注与油位检查，降低设备的日常维护成本。
