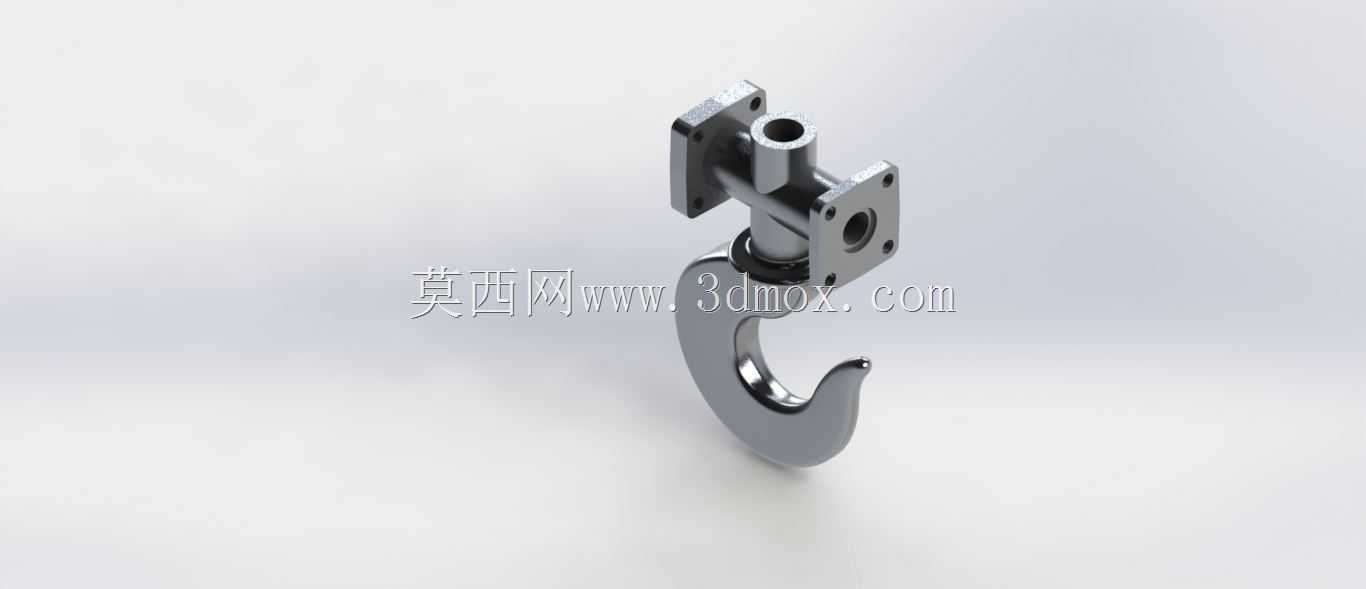

起重作业用带安装座吊钩结构设计

该吊钩结构主要应用于车间定点物料吊运、轻型起重设备末端吊装、生产线工位工件转序等场景，作为起重执行端的核心受力构件，直接承担被吊物的全部载荷，同时适配不同规格的吊具连接需求，可配合卸扣、吊装带等辅具完成各类规则或异形工件的起吊作业。从功能特性来看，该结构采用上部安装座与下部钩体分体式装配设计，上部安装座设置多组法兰安装孔，可直接与起重设备的起升机构输出端、电动葫芦吊钩横梁或者固定式起重吊点进行刚性连接，安装孔位采用对称分布设计，保证受力时载荷均匀传递，避免单侧偏载带来的结构应力集中问题；中部设置回转衔接结构，可实现钩体360度水平回转，在起吊过程中能够自动调整被吊物的朝向，抵消工件转动带来的扭矩，防止起升钢丝绳出现扭结缠绕的问题。设计过程中，钩体部分采用大曲率圆弧过渡的钩身造型，钩尖位置设置防脱挡边的安装位，可配套加装防脱棘爪，避免吊装过程中吊索从钩口滑出引发安全事故；钩身的截面尺寸按照额定起重量的1.5倍安全系数进行校核，危险截面位置做了加厚处理，同时在钩身与上部衔接轴的连接位置设置推力轴承承载结构，降低回转时的摩擦阻力，保证空载或带载状态下钩体转动顺畅。安装边界方面，上部法兰座的安装孔位间距适配常规轻型起重设备的输出端连接尺寸，整体结构的垂直安装高度预留了足够的安全间隙，不会与周边的起升导向滑轮、限位装置产生运动干涉；钩口的开口尺寸可适配直径在常规范围内的吊装带、钢丝绳索具的连接需求，钩身的回转半径经过测算，转动过程中不会与上部安装座的突出结构发生剐蹭。在实际工况适配中，该结构可满足车间内模具转运、机加工工件上下料、仓储重型货物堆垛等场景的使用需求，结构上没有冗余的复杂构件，日常维护时仅需定期检查衔接轴的磨损情况、钩体表面是否存在裂纹或塑性变形即可，整体拆装便捷，可单独更换钩体或者上部安装座部件，降低后期运维的配件更换成本。建模过程中对各配合面的公差做了合理设定，安装孔的位置度、衔接轴的同轴度都按照通用起重构件的加工精度要求设置，可直接对接生产加工环节的工艺要求，不需要额外做结构调整即可投入生产制造。
