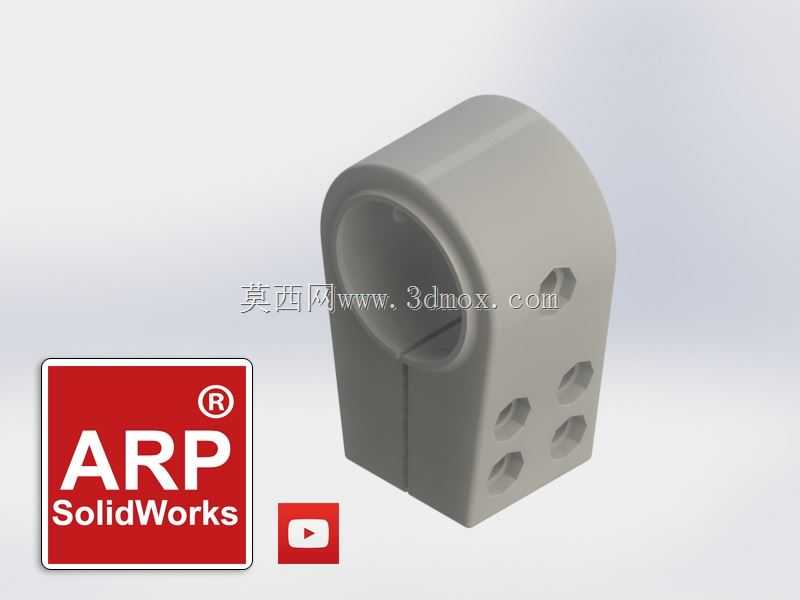

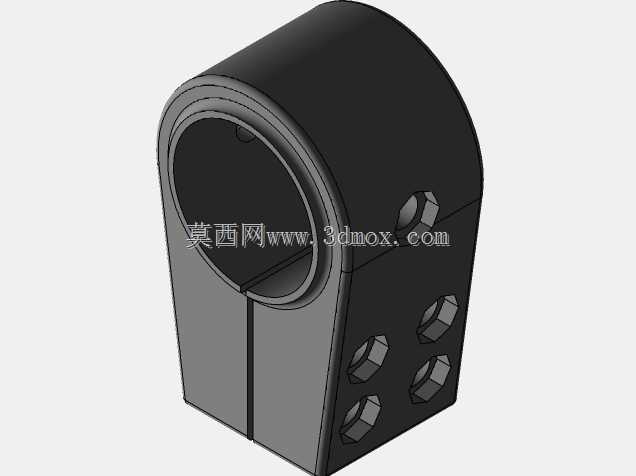

公共汽车扶手连接用塑料支撑座结构

该塑料支撑构件主要应用于城市公共汽车车厢内部的扶手系统安装环节，作为扶手圆管与车体安装基面之间的连接承载部件，承担扶手杆的固定、载荷传递以及多方向附件拓展安装的功能。日常运营场景中，公交车辆频繁启停、加减速以及乘客抓扶晃动产生的交变载荷，都会通过扶手杆传递到该支撑座上，因此构件在设计时充分考虑了受力分布的合理性，主体采用带开口的抱箍式圆柱腔体结构，腔体内径匹配常规公交扶手圆管的外径规格，开口侧预留锁紧间隙，安装时将扶手管穿入腔体后，通过开口处的锁紧结构收紧，即可实现与扶手管的抱紧固定，无需额外加工管端螺纹或焊接连接片，适配车厢内现场快速装配的作业需求。支撑座的安装基面为平直贴合面，可直接贴靠在车厢内壁的预装金属衬板上，基面侧分布的多组安装孔位，既可以通过紧固件实现支撑座与车体基面的刚性连接，不同位置的孔位也可拓展安装扶手吊环、宣传牌固定卡扣、小型置物挂钩等车厢附属配件，减少车厢内壁单独开孔的数量，提升内饰装配的一体化程度。从结构设计逻辑来看，构件整体采用工程塑料一体成型，抱箍腔体与安装基座之间做了大圆弧过渡处理，避免应力集中导致的长期受力开裂，腔体侧壁厚度根据受力仿真结果做了差异化分布，承载主受力方向的壁厚适当增加，非受力区域做了适度减薄，在保证结构强度满足整车全生命周期使用要求的前提下，尽可能控制构件自重，降低塑料原料的用量。构件侧面预留的两组对称沉孔，用于穿入锁紧螺钉调整抱箍的抱紧力度，可适配不同外径公差的扶手管材，抵消管材生产、运输过程中产生的尺寸偏差，降低装配阶段的选配难度。安装边界方面，该支撑座的整体外轮廓无尖锐棱角，所有外露边缘都做了圆角钝化处理，符合公共交通车辆内饰件的安全要求，避免乘客磕碰受伤；基座部分的外伸尺寸经过严格控制，不会过度占用车厢内部的通行空间，安装后与车厢内壁贴合紧密，无明显凸起缝隙，减少清洁死角，适配公交车辆日常运维的清洁需求。
