异径正交带加强筋双通管路连接结构

项目分类:3D模型 发布时间:2021-08-31 ID:256941
  • 异径正交带加强筋双通管路连接结构
  • 异径正交带加强筋双通管路连接结构
  • 异径正交带加强筋双通管路连接结构
  • 异径正交带加强筋双通管路连接结构
  • 异径正交带加强筋双通管路连接结构
  • 异径正交带加强筋双通管路连接结构

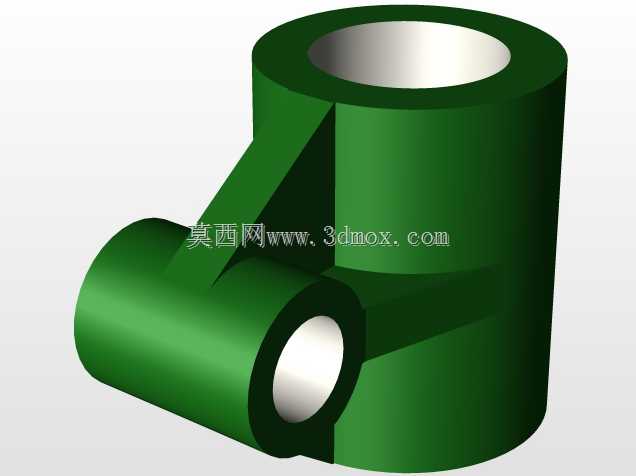

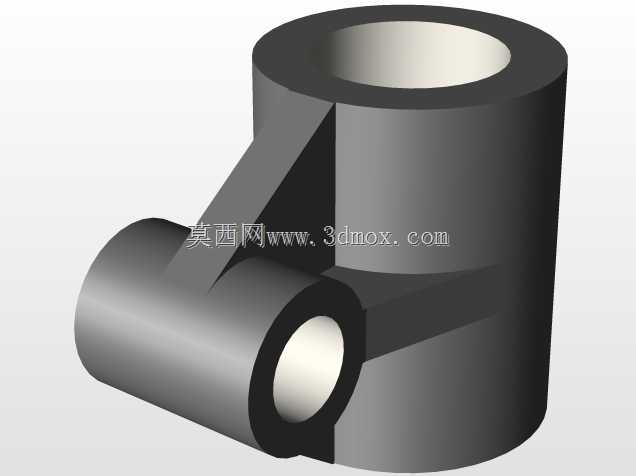

这类带加强筋的异径正交双通结构,常应用在流体输送管网的支路分流场景中,不管是低压气动回路、循环冷却管路还是小型液压支路,都能见到这类结构的实际应用。不同于普通等径三通,该结构采用两个轴线垂直相交的筒体结构,主筒体通径更大,承担主通路的流体输送,侧置筒体通径更小,用于支路的介质引出或汇入,两个筒体的内孔均为光滑贯通结构,没有额外的节流或变径突兀结构,能尽可能降低介质流经时的局部阻力损失。

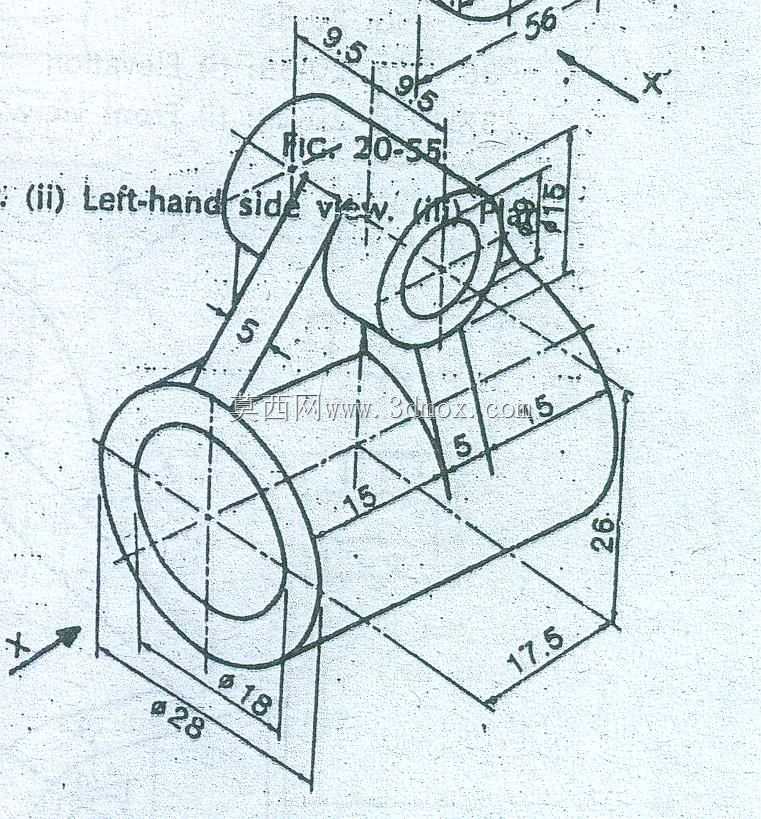

设计时首先要考虑两个筒体相交处的应力集中问题,因为正交相贯的位置在承压工况下是最容易出现应力峰值的区域,所以在主筒体和侧筒体的外侧夹角位置,设置了两块对称分布的三角形加强筋,筋板同时与两个筒体的外圆柱面完全贴合固定,既可以分担相贯线位置的结构应力,提升整体承压能力,也能避免管路在受到外部侧向载荷时,侧置筒体出现根部断裂的问题。从安装边界来看,主筒体的两个端面为平直的环形连接面,适配常规的法兰对接或者套接焊接工艺,侧置筒体的端面同样为环形连接面,可对接对应通径的支路管路,整体结构没有外凸的尖锐棱角,所有筋板与筒体的衔接位置都做了圆弧过渡处理,既方便铸造或机加工时的应力释放,也能减少安装过程中的磕碰损伤。

实际选型应用时,需要先确认主通路与支路的通径匹配度,同时核对两个筒体的轴线垂直度公差,避免对接安装时出现管路错位强制装配的问题,这类结构如果采用金属材质加工,相贯线位置的焊缝需要做满焊处理后打磨平滑,若采用工程塑料注塑成型,要注意筋板位置的壁厚均匀性,防止注塑冷却过程中出现缩痕影响结构强度。不同于一体铸造的异型三通,该结构的加强筋设计在保证结构强度的前提下,尽可能减少了整体材料用量,相比无筋的正交双通结构,同等承压能力下整体重量能降低两成左右,同时筋板的位置也预留了足够的管钳夹持空间,现场安装紧固时不需要额外借助专用工装,普通管路安装工具即可完成对接操作。在一些需要频繁拆装支路的测试管路台架上,这类结构还可以在侧筒体端面加装快插接头,提升管路拆装的效率,主通路的长筒体结构也可以根据实际安装空间需求,在不影响相贯位置强度的前提下调整轴向长度,适配不同的安装间距要求。
