单指控制式可穿戴机械手结构设计

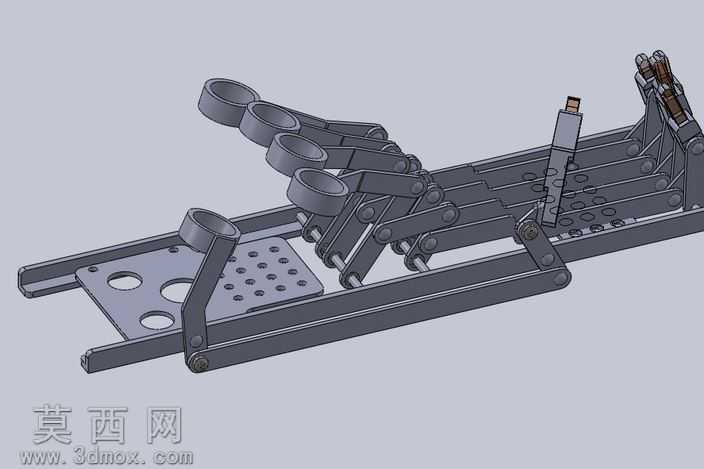

本作品为单指控制式可穿戴机械手结构，采用三维建模软件完成全参数化设计，整体以剪叉式连杆传动结构为核心传动载体，建模过程中对每一处铰接销轴、连杆臂、指套固定座均做了精确的尺寸约束与装配干涉校验，确保各运动副在伸缩、张合动作过程中无卡滞、无结构冲突。模型渲染阶段采用哑光金属材质模拟主体结构件的金属质感，对铰接转动部位做了细微的倒角与边缘高亮处理，清晰呈现各部件的装配层级与连接关系，底座安装板预留的多组定位孔、减重孔均按照实际安装需求做了等比例还原，保证结构设计的可落地性。设计思路围绕单指输入控制多组指节同步动作的核心需求展开，摒弃传统多驱动源的复杂控制方案，通过纯机械连杆的传动比匹配，将单根手指的输入动作同步传递至其余四组指套结构，实现单指操控整只外骨骼机械手同步张合、伸缩的功能，可在操作人员不便直接靠近目标的场景下，通过单指输入完成对目标物的接近、夹持动作，降低不稳定工况下人员直接接触目标的风险。整体结构无冗余设计，所有连杆均采用对称式布局，受力传递路径清晰，铰接点的位置经过反复迭代优化，保证输入力传递过程中损耗最小，动作响应同步性高，指套部位采用环形抱合结构，可适配不同粗细的手指穿戴，底座安装板可根据使用需求拓展固定至手臂支撑结构上，整体结构紧凑，运动逻辑清晰，纯机械结构的设计方案无需复杂电控系统即可实现动作传递，具备较高的改装拓展潜力与实际应用参考价值。
