交错轴传动蜗轮蜗杆啮合结构

项目分类:3D模型 发布时间:2021-08-31 ID:256956
  • 交错轴传动蜗轮蜗杆啮合结构
  • 交错轴传动蜗轮蜗杆啮合结构
  • 交错轴传动蜗轮蜗杆啮合结构
  • 交错轴传动蜗轮蜗杆啮合结构

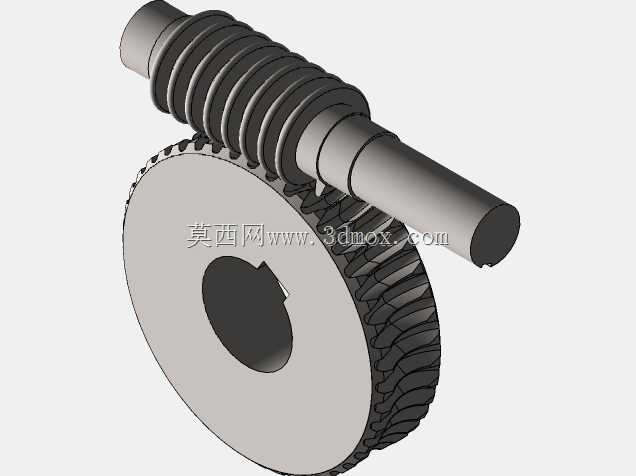

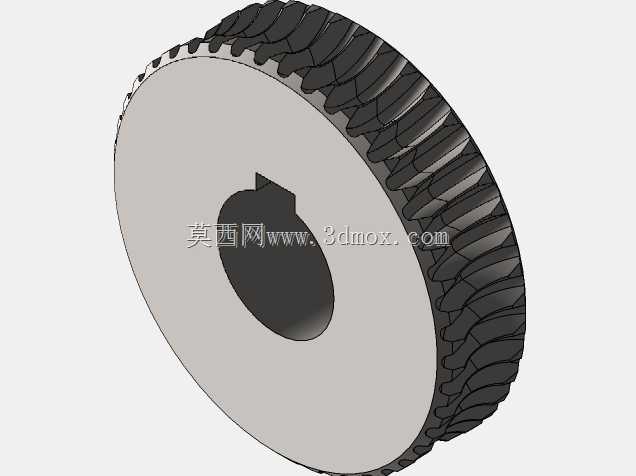

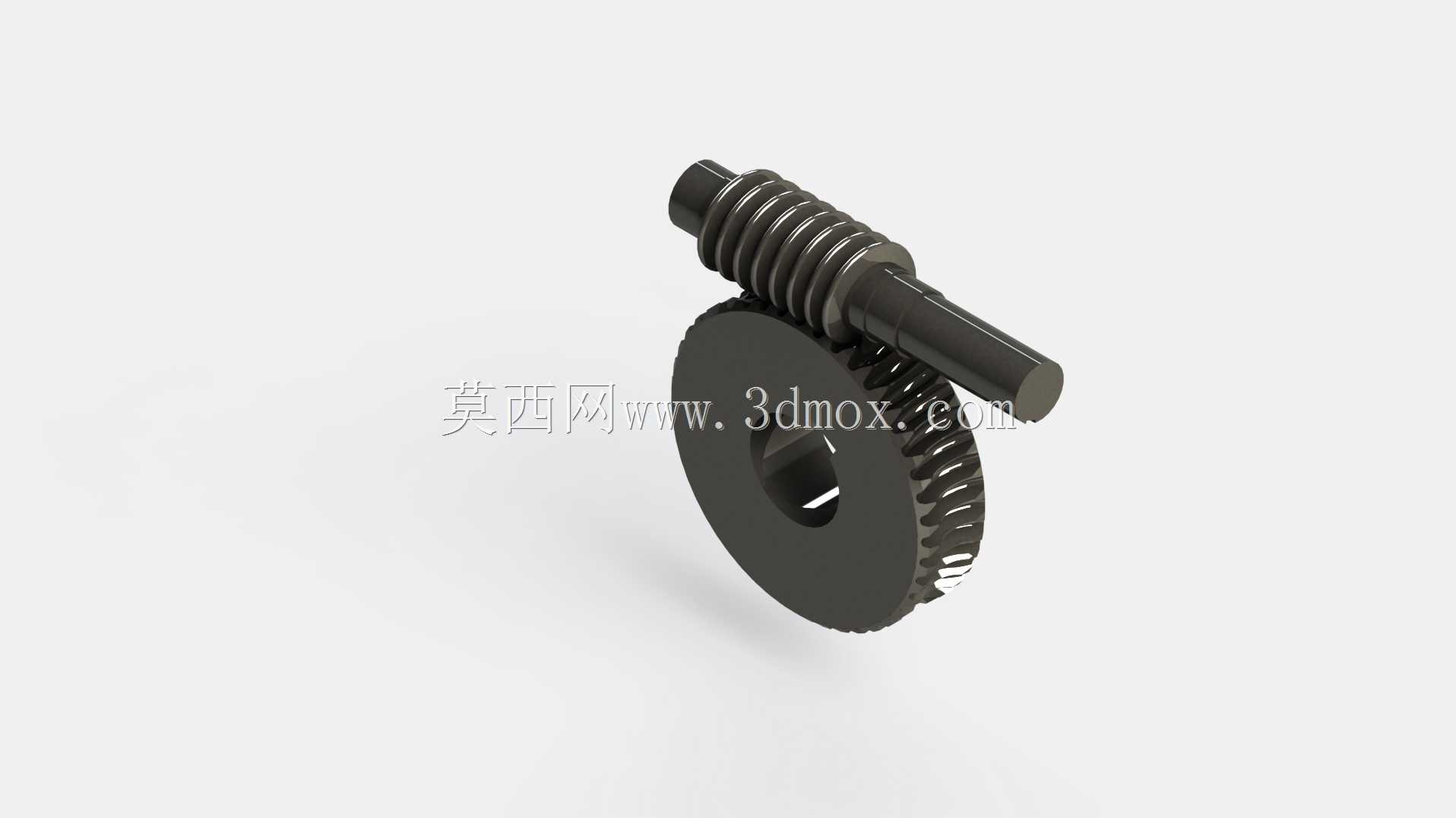

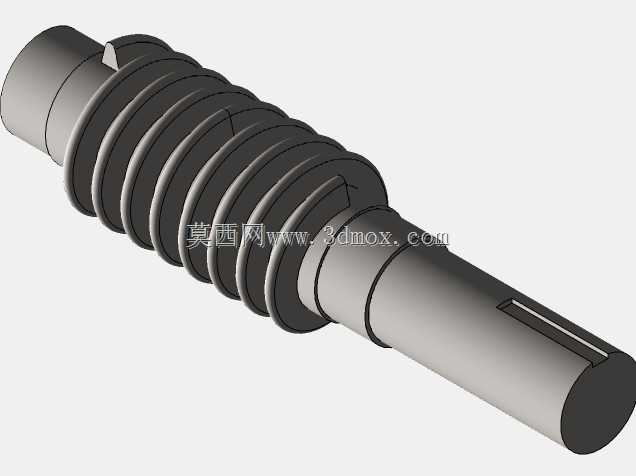

这套蜗轮蜗杆啮合结构,核心解决空间交错轴之间的运动与动力传递需求,常见于两轴空间垂直交错的传动场景,在输送线分度机构、小型机床进给单元、自动化设备的转角传动模组中都有广泛应用,相比平行轴齿轮传动,它能在极小的安装空间内实现大传动比的动力输出,同时具备反向自锁的特性,可避免负载端反向驱动输入端带来的设备误动作风险。从结构设计来看,蜗杆采用轴向齿廓为直线的圆柱蜗杆结构,齿面沿轴向呈连续螺旋状,与蜗轮的弧形轮齿实现渐进式线接触啮合,啮合过程中轮齿是逐步进入又逐步退出啮合区域的,相比直齿轮的突然啮合,传动冲击更小、运行噪音更低,适合对传动平稳性有要求的中低速重载工况。设计过程中需要严格匹配蜗杆的导程角与蜗轮的螺旋角,保证两者旋向一致、角度相等,否则会出现啮合卡滞、齿面偏磨甚至无法装配的问题;蜗轮的轮齿沿齿宽方向做了弧形包络设计,能够完全包裹住蜗杆的啮合齿段,增大接触面积,提升齿面承载能力,避免局部应力集中导致的齿面点蚀、断齿失效。安装边界上,蜗杆轴的两端预留了标准轴承安装轴颈,可直接适配深沟球轴承或角接触轴承实现径向与轴向定位,轴端设计有平键槽,可通过键连接与动力输入端的电机、联轴器直连;蜗轮中心设置有带键槽的通孔,可直接套装在输出轴上,通过平键传递扭矩,蜗轮的齿顶圆、蜗杆的齿顶圆尺寸都做了公差预留,装配时需要保证两轴的中心距误差控制在允许范围内,同时调整好轴向啮合间隙,间隙过大会导致传动回程误差过大,间隙过小则会加剧齿面磨损、降低传动效率。实际应用中,这套结构通常作为减速单元的核心啮合副使用,单级即可实现10到60之间的传动比,远大于普通圆柱齿轮单级传动的传动比上限,不需要多级齿轮串联就能获得足够的减速增扭效果,能大幅缩小传动单元的整体体积,在对安装空间有严格限制的小型自动化设备、轻工机械、仪器仪表传动机构中优势十分明显。需要注意的是,由于啮合过程中齿面存在相对滑动,长期运行时要保证齿面有充足的润滑,通常采用脂润滑或者油浴润滑的方式,降低齿面磨损速率,延长整套传动副的使用寿命。
