卧式斯特林动力装置结构设计

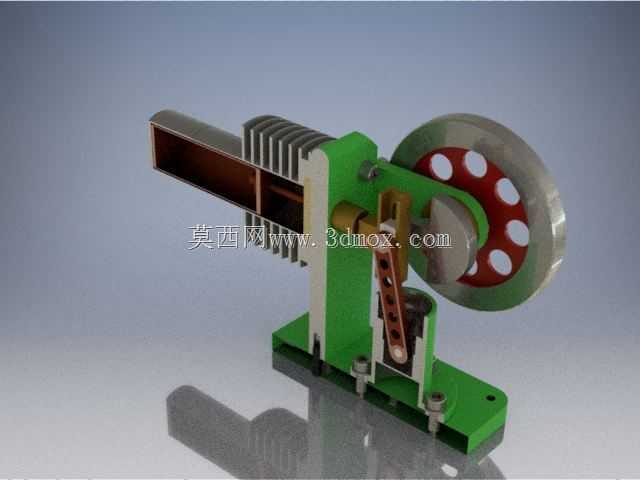

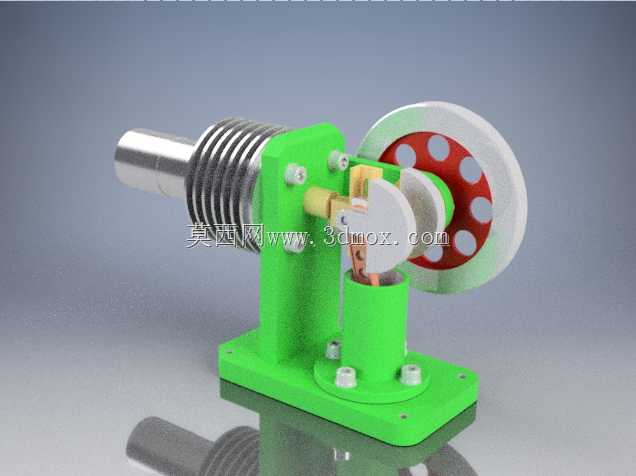

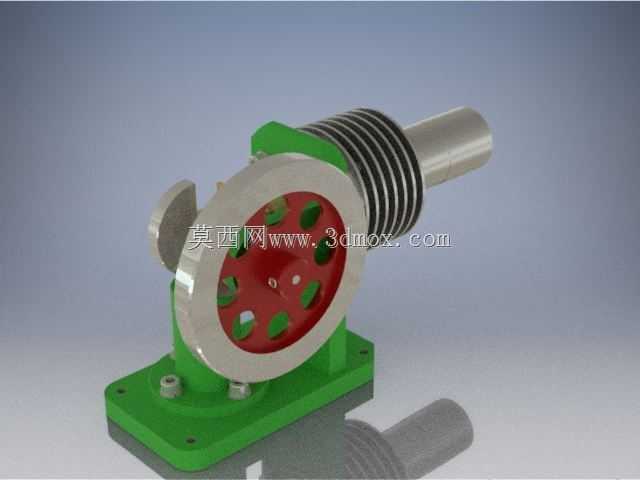

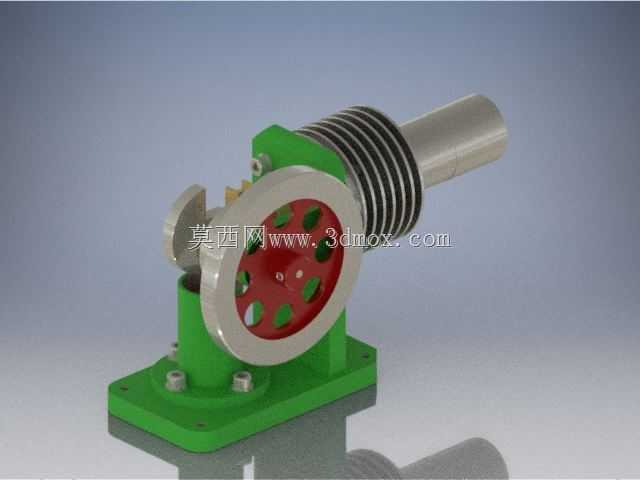

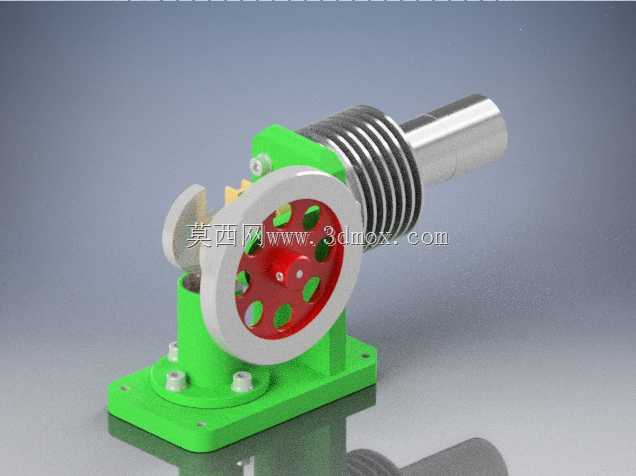

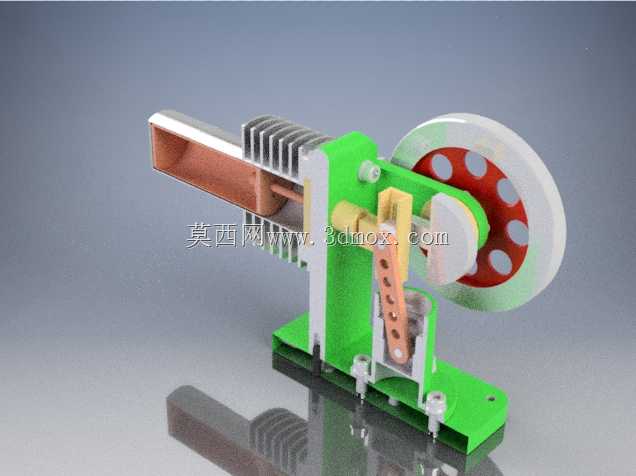

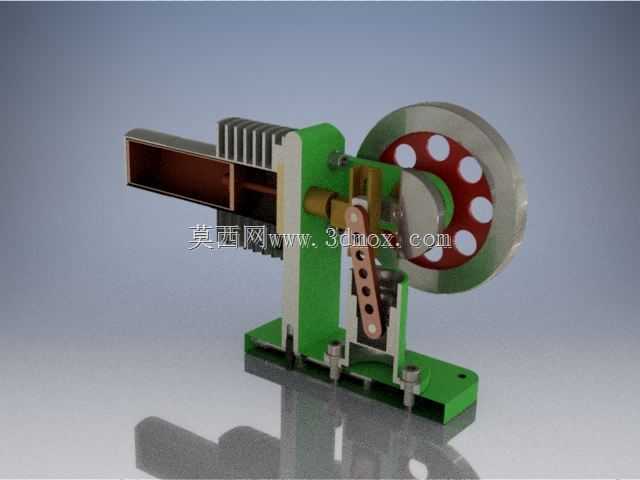

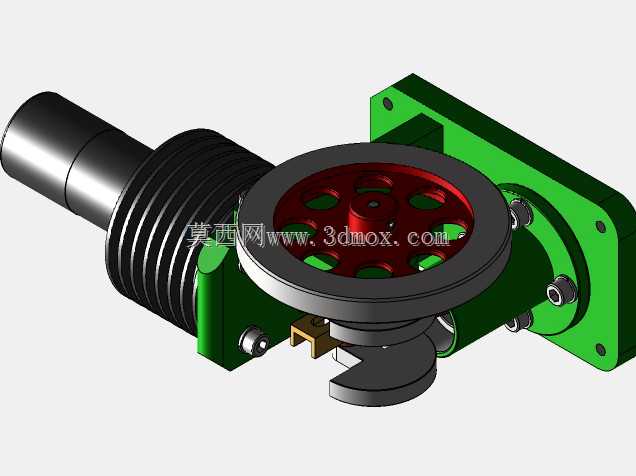

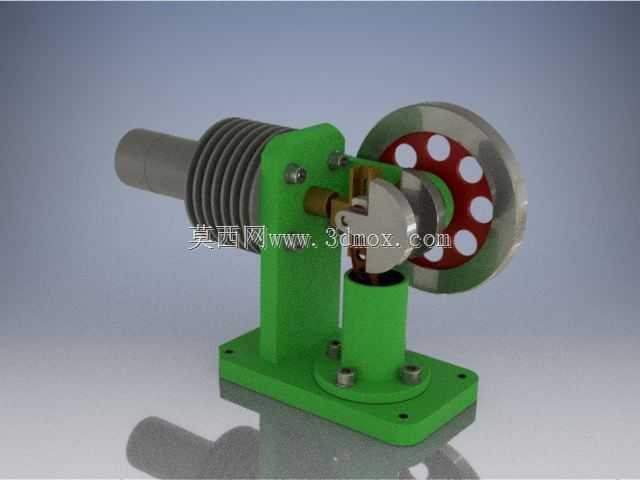

这款卧式斯特林动力装置的结构设计，首先要考虑桌面级教学演示场景的安装适配，整体采用卧式布局将换热气缸与动力输出轴平行排布，底座预留四个对称安装孔位，可直接固定在厚度10mm以上的演示台架上，安装边界控制在长180mm、宽80mm、高120mm范围内，不会占用过多演示空间，也方便配套温度、转速传感器的布设。从实际用途来看，这类小型斯特林装置主要用于热力学原理教学、小型余热回收实验场景，依靠封闭腔体内工质的受热膨胀、遇冷压缩循环输出旋转动力，不需要额外的燃油供给系统，只要在热端施加稳定热源、冷端保持散热条件即可持续运转，非常适合高校工程热物理专业的实验教学，也可作为小型低功率发电模块的动力核心，搭配微型发电机为低功耗传感节点供电。设计思路上优先保证运动机构的可靠性，将动力活塞与置换活塞的运动相位差控制在90度，通过曲柄滑块机构将活塞的往复直线运动转换为曲轴的旋转运动，曲轴端配套带减重孔的飞轮，利用飞轮的转动惯量抵消活塞运动的死点冲击，保证运转过程的转速平稳性。热端采用带环形散热鳍片的气缸结构，增大热交换面积的同时，通过绿色支架将气缸与底座隔开，减少热量向安装基座的传导，避免台架受热变形；冷端直接与支架上的立式换热腔连通，缩短工质流动路径，减少循环过程中的压力损失。传动部位的偏心轮与连杆采用铜质衬套连接，降低长期运转的磨损量，所有连接螺栓都采用内六角圆柱头螺钉，既保证连接强度，也让整体外观更整洁。实际选型适配时要注意，热端气缸的同轴度公差需要控制在0.02mm以内，避免活塞运动出现卡滞，飞轮的动平衡等级要达到G16以上，防止高转速下出现明显振动；安装时底座与台架之间可以加装1mm厚的橡胶减震垫，进一步降低运转时的共振传导。这套结构的运动部件全部外露展示，能直观观察到曲柄连杆的运动过程、活塞的往复动作，配合透明的连接部位设计，可以清晰看到工质循环的动力传递路径，不管是用于教学演示还是原理验证，都能完整呈现斯特林循环的工作逻辑，也方便后续对换热效率、动力输出特性做改装测试，比如更换不同直径的飞轮、调整活塞行程来对比不同参数下的运转性能。
