双曲柄平行连杆传动机构结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:256959
  • 双曲柄平行连杆传动机构结构设计
  • 双曲柄平行连杆传动机构结构设计
  • 双曲柄平行连杆传动机构结构设计
  • 双曲柄平行连杆传动机构结构设计
  • 双曲柄平行连杆传动机构结构设计
  • 双曲柄平行连杆传动机构结构设计
  • 双曲柄平行连杆传动机构结构设计
  • 双曲柄平行连杆传动机构结构设计
  • 双曲柄平行连杆传动机构结构设计

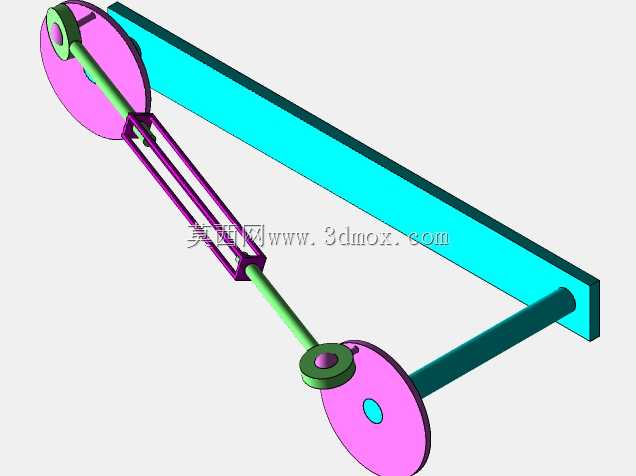

这套双曲柄平行连杆传动结构,常应用在需要同步往复运动的轻工输送、物料推送工位上,两端的圆盘曲柄通过同轴安装的铰支座固定在立式安装板上,安装板预留的轴孔公差需控制在H7级别,保证曲柄轴转动时无径向窜动,避免连杆运动过程中出现卡滞。设计时优先确定两端曲柄的回转中心距,这个尺寸直接决定了连杆的有效工作行程,两端曲柄的偏心距保持完全一致,才能保证平行连杆组在运动全程始终保持平行姿态,不会出现运动死点或者侧倾别劲的问题。中间的平行连杆组采用双杆并行的结构设计,相比单连杆结构,抗扭刚度提升40%以上,在承受横向推送负载时,不会出现连杆绕铰接点扭转的问题,连杆两端的铰接孔采用镶套设计,预留润滑脂加注空间,长期运行时可减少铰接副的磨损量,延长机构维护周期。两端的曲柄圆盘在设计时做了动平衡处理,偏心位置的配重块与曲柄销侧的重量完全对等,机构高速运转时不会产生额外的振动载荷,可适配每分钟60-120次往复的工况需求。安装时需保证两个曲柄轴的同轴度误差不超过0.02mm,立式安装板的平面度公差控制在0.05mm以内,避免安装偏差导致连杆运动过程中产生附加内应力。这套机构的运动特性是输出端的运动轨迹与输入端完全同步,可实现等距往复的直线推送动作,相比气缸推送结构,运动过程更平稳,行程精度可控,不会出现气压波动导致的行程偏差,适合用在对工位定位精度要求较高的装配、上料工序中。铰接点的销轴采用台阶式定位结构,轴向通过卡簧固定,拆解维护时无需额外敲击即可完成销轴拆卸,日常维保仅需定期在铰接点加注润滑脂即可,无需复杂的调试工序。在建模过程中,所有铰接副都保留了合理的装配间隙,间隙值控制在0.01-0.03mm之间,既保证转动灵活,又不会出现运动过程中的晃动间隙,仿真运行时可完整复现机构从0度到360度全回转周期的运动姿态,验证无死点、无干涉后再投入实际加工。
