96孔板温控磁化工装模组结构设计

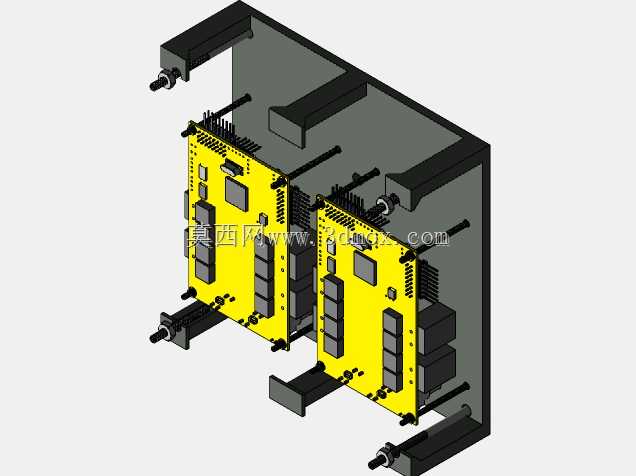

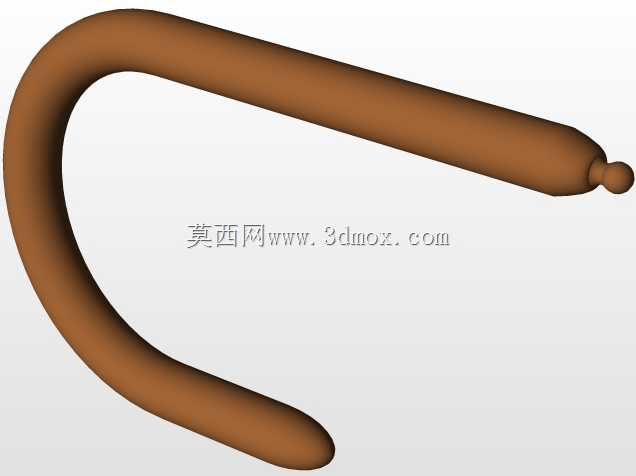

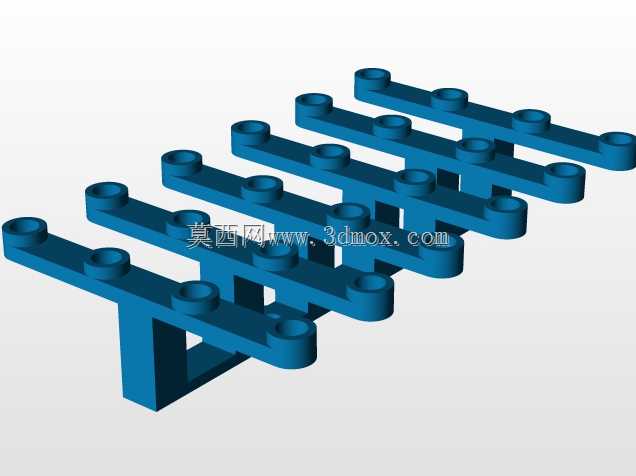

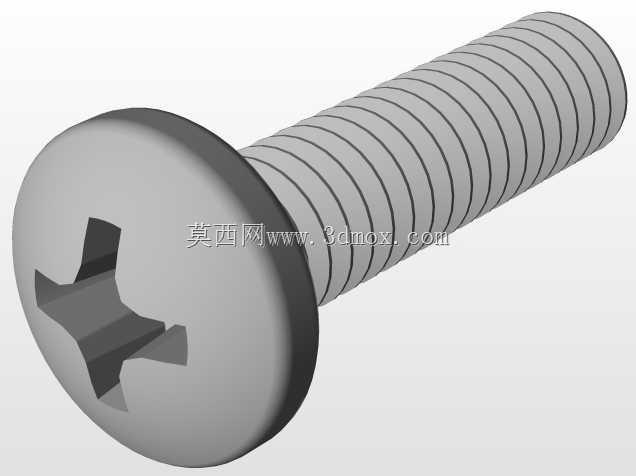

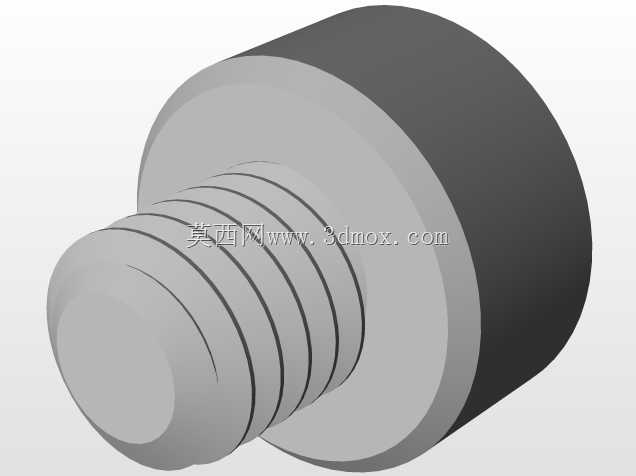

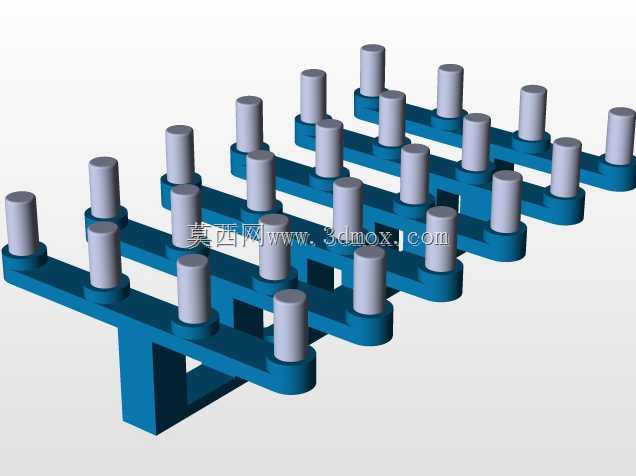

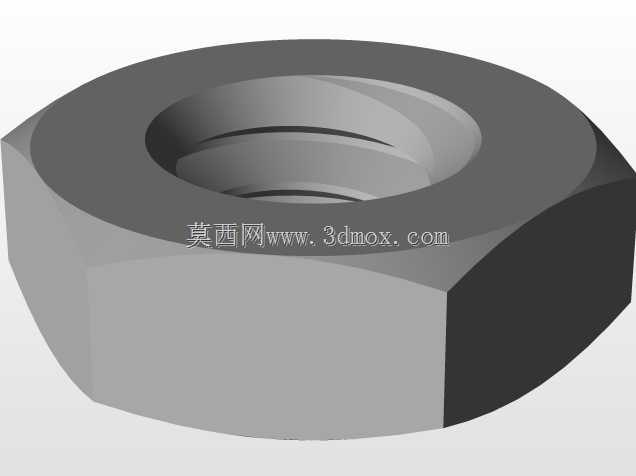

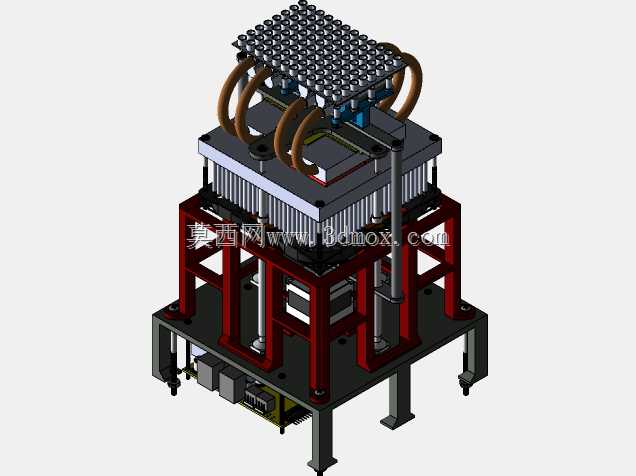

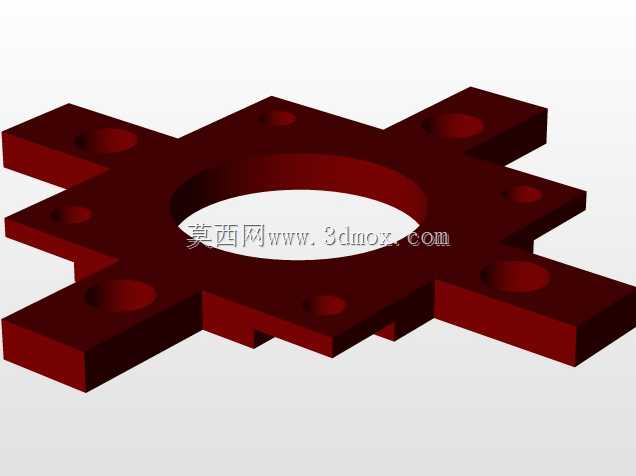

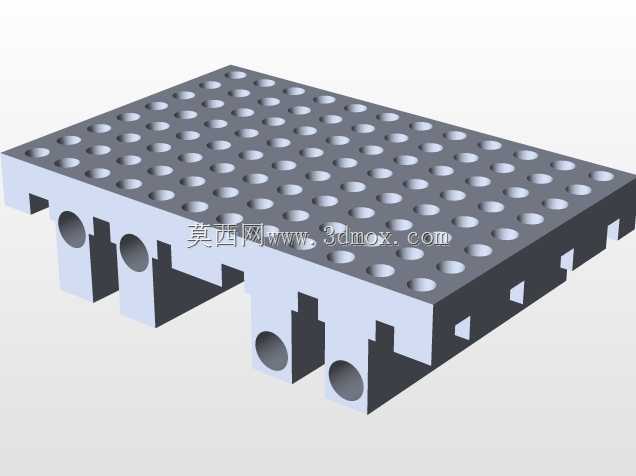

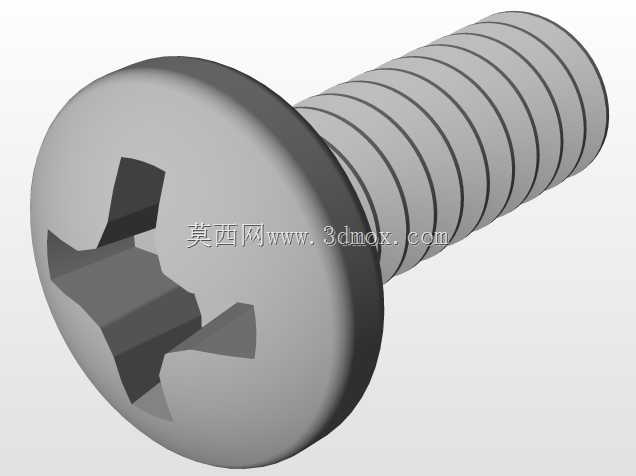

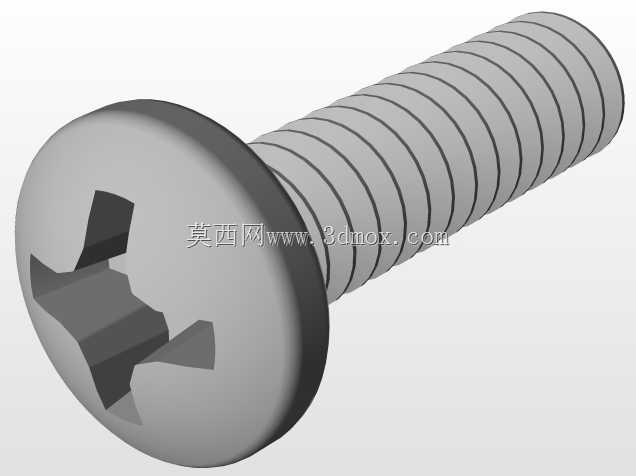

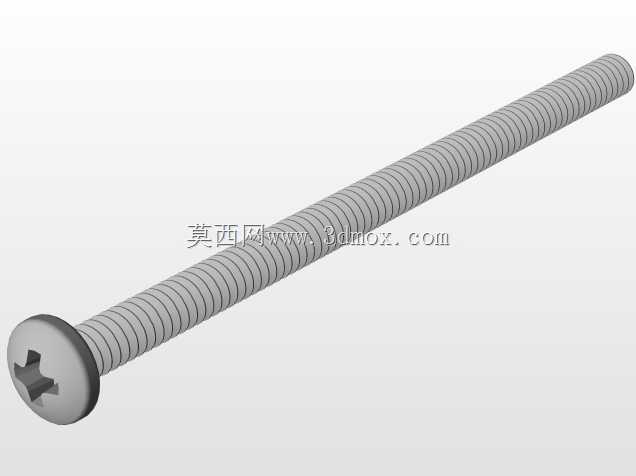

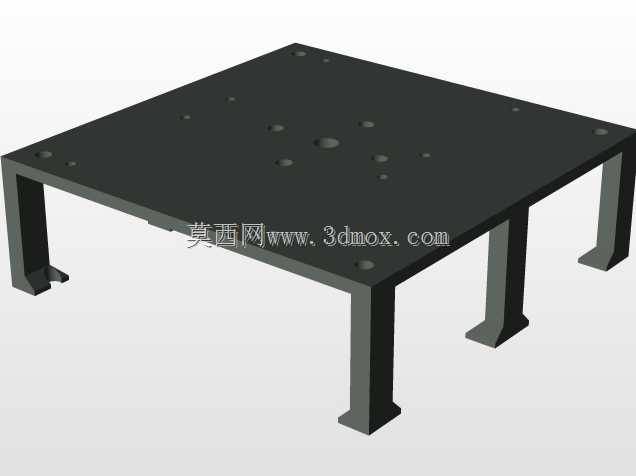

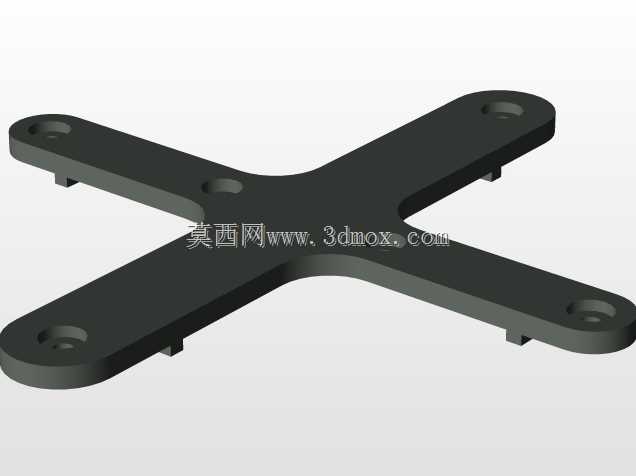

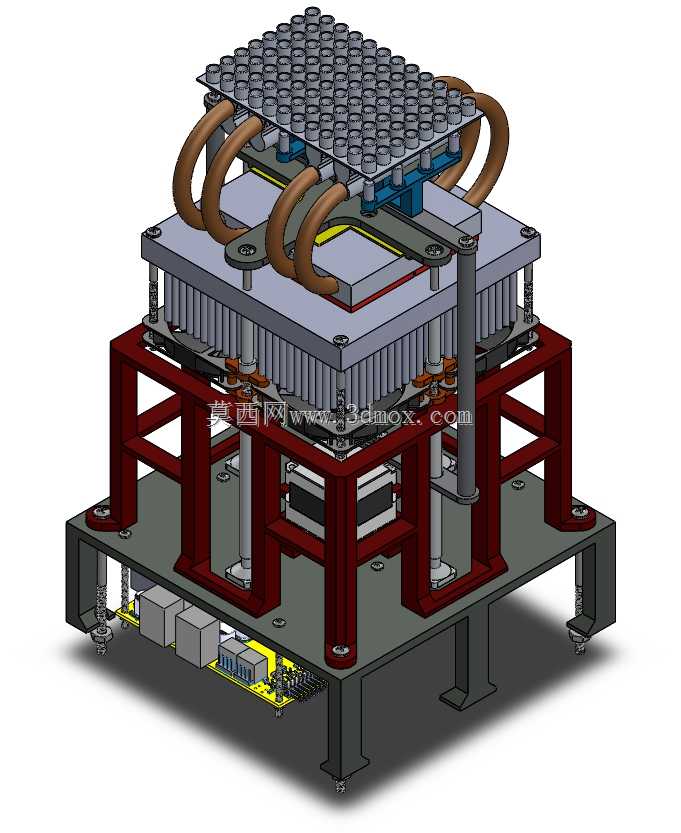

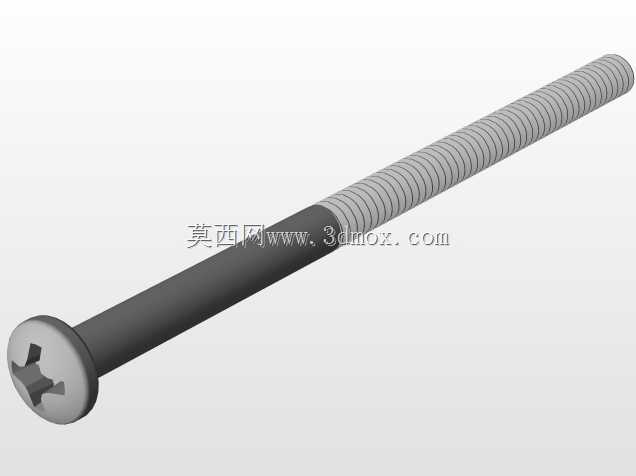

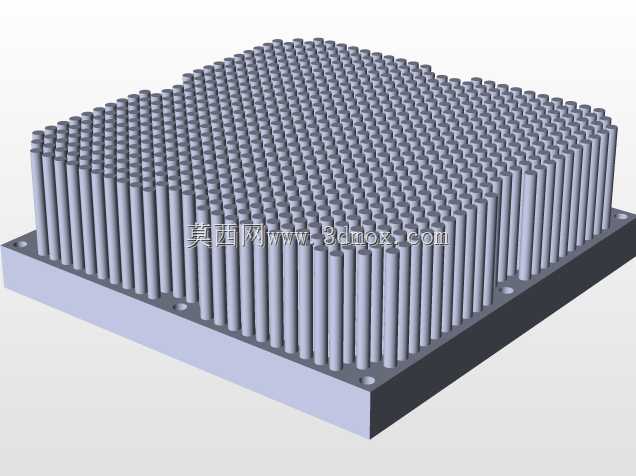

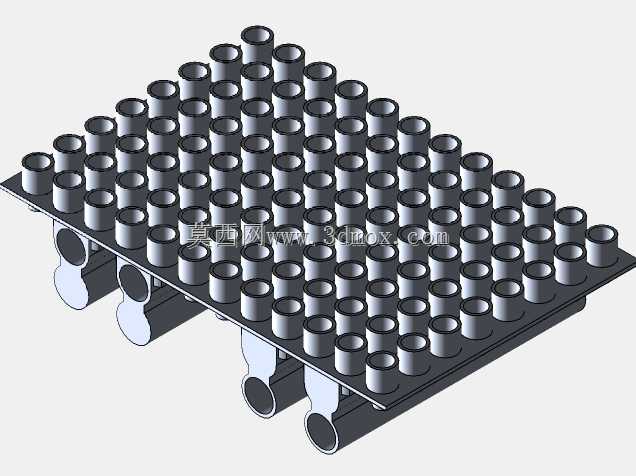

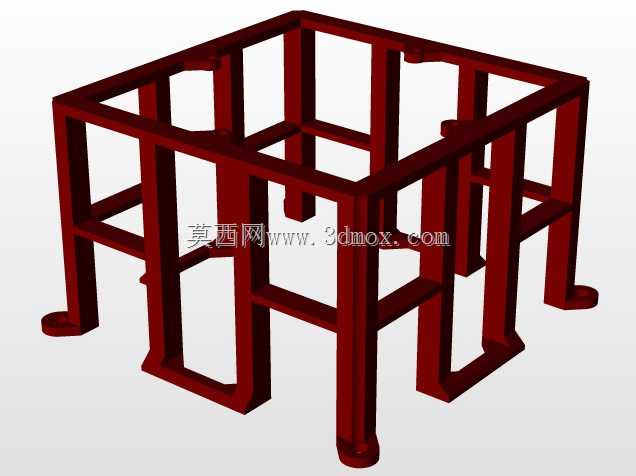

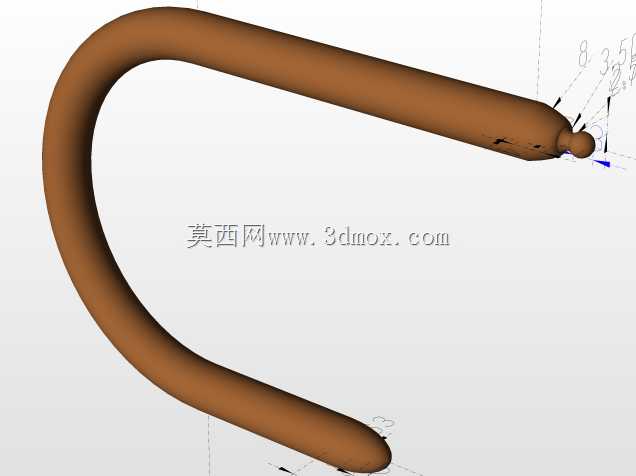

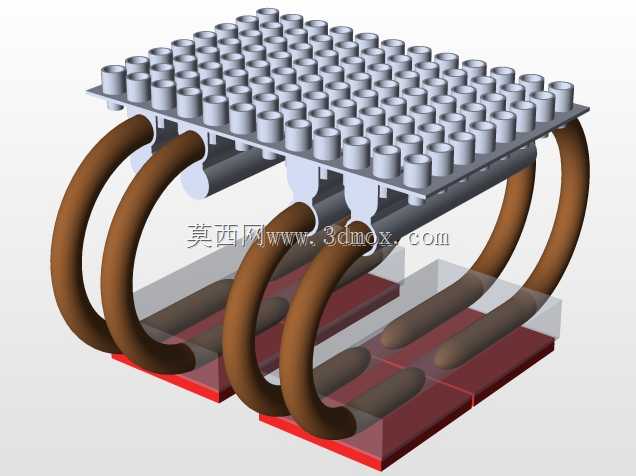

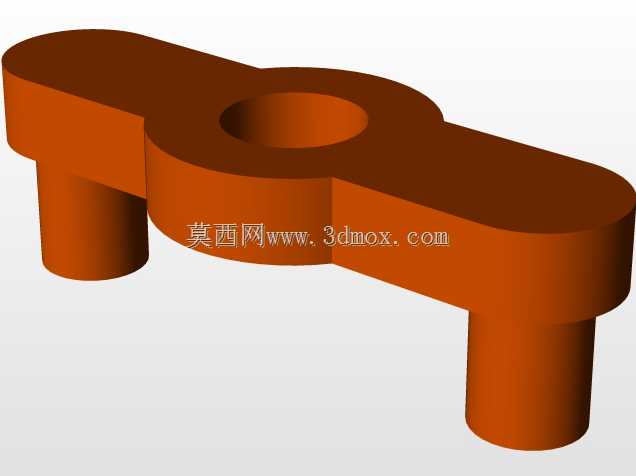

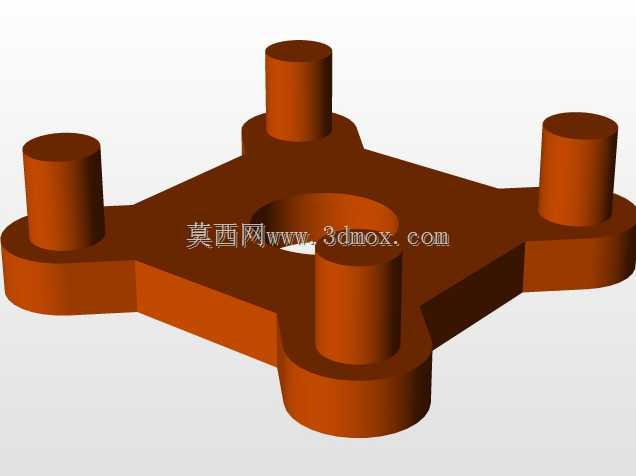

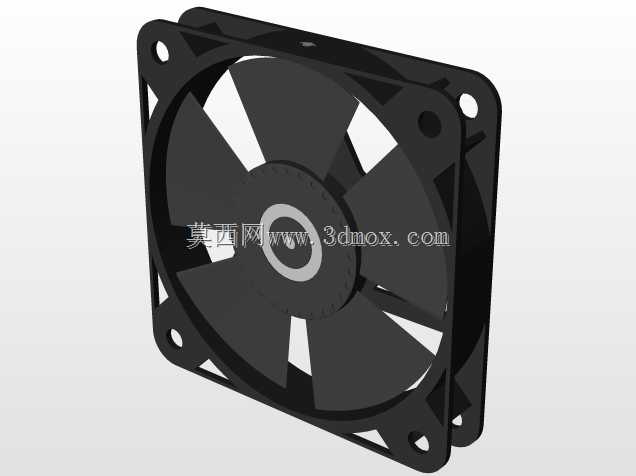

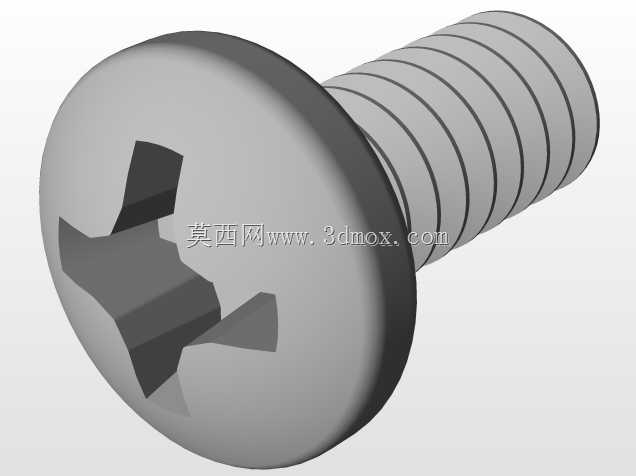

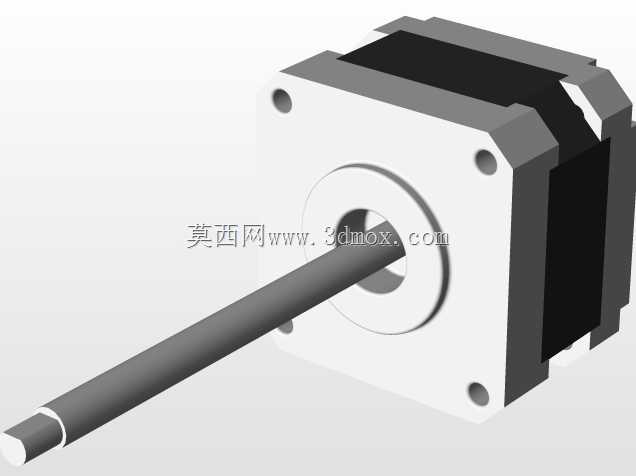

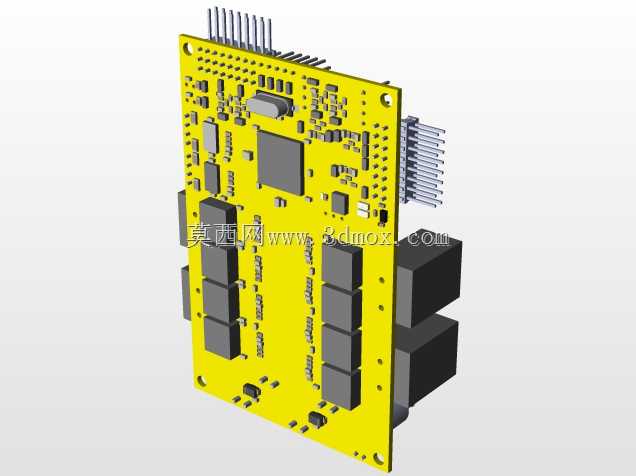

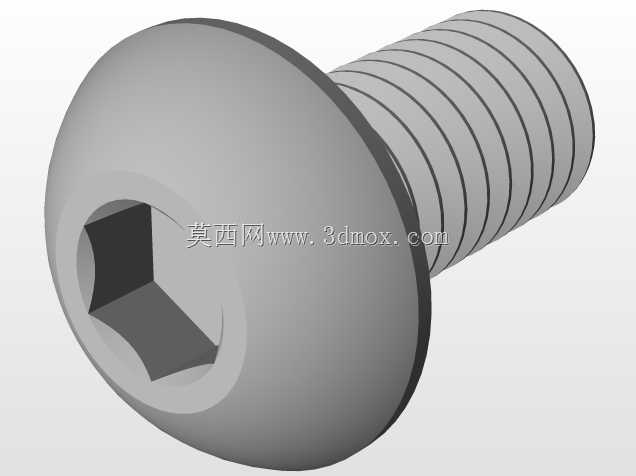

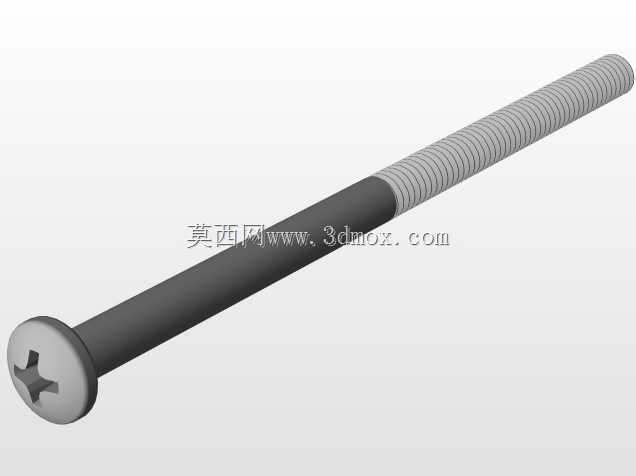

这套模组主要面向生物、化学实验室的批量样品前处理场景，适配标准96孔板的批量作业需求，解决传统单孔处理效率低、参数一致性差的痛点，可直接集成到自动化样品处理流水线中，也可作为独立工位完成单批次样品的温度调控与磁化处理工序。从结构布局来看，设备采用分层堆叠式设计，底部为方钢焊接的承力机架，机架底部配置可调脚杯，可在不平整的实验台面上完成水平校准，安装时预留的底部空间可容纳控制电路板、接线端子等电气元件，避免走线外露干扰实验操作。中层为温控核心单元，采用大面积均热板结构，表面加工有与96孔板孔位精准对位的定位凸台，放置孔板时可自动完成对位，无需反复调整位置，均热板内部排布循环流道，通过侧面的铜质柔性管路连接外部温控源，柔性管路采用大弯曲半径布局，避免长期弯折产生的流道堵塞或管路开裂问题，温控单元通过四根导柱与上层机架连接，导柱上配置等高度限位套，保证均热板升降过程中平面度偏差控制在0.1mm以内，避免孔板倾斜导致的样品溢出或温度不均。上层为磁化处理单元，对应96孔板的每个孔位设置独立的磁化作用端，排布间距完全符合SBS标准孔板尺寸规范，可在温控工序完成后直接下压至工作位，对孔内物质施加均匀磁场，也可与温控工序同步作业，满足特定实验的参数耦合需求。整机的安装边界充分考虑实验室台面的使用需求，底部机架的长宽尺寸略大于标准96孔板的外接尺寸，不会占用过多台面空间，整机高度控制在常规通风橱的内部净高范围内，可直接放置于通风橱内完成涉及挥发性试剂的处理作业。结构设计时充分考虑日常维护需求，所有管路接头均采用快插式结构，拆卸时无需工具即可完成温控单元的更换，机架表面采用喷塑处理，耐常规实验试剂腐蚀，长期使用不会出现漆面脱落或锈蚀问题。各层结构之间的连接螺丝全部采用内六角圆柱头螺钉，沉头孔布局保证螺丝头不突出安装平面，避免刮擦操作人员或孔板外壁。电气走线全部通过机架内部的穿线孔排布，外部无裸露线缆，既提升设备整洁度，也避免试剂滴落造成的线路短路风险。
