拓扑优化金属承载支架结构设计

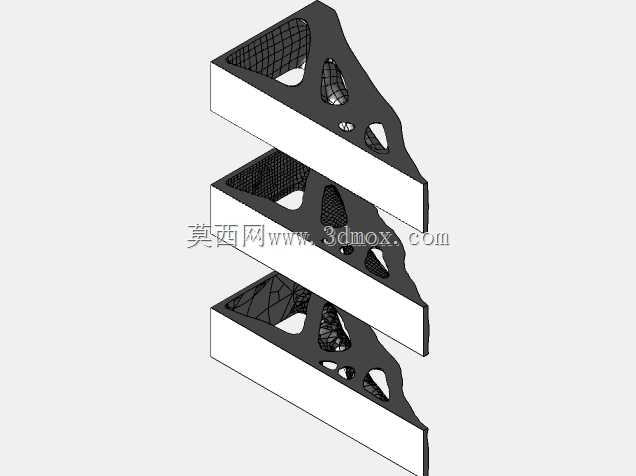

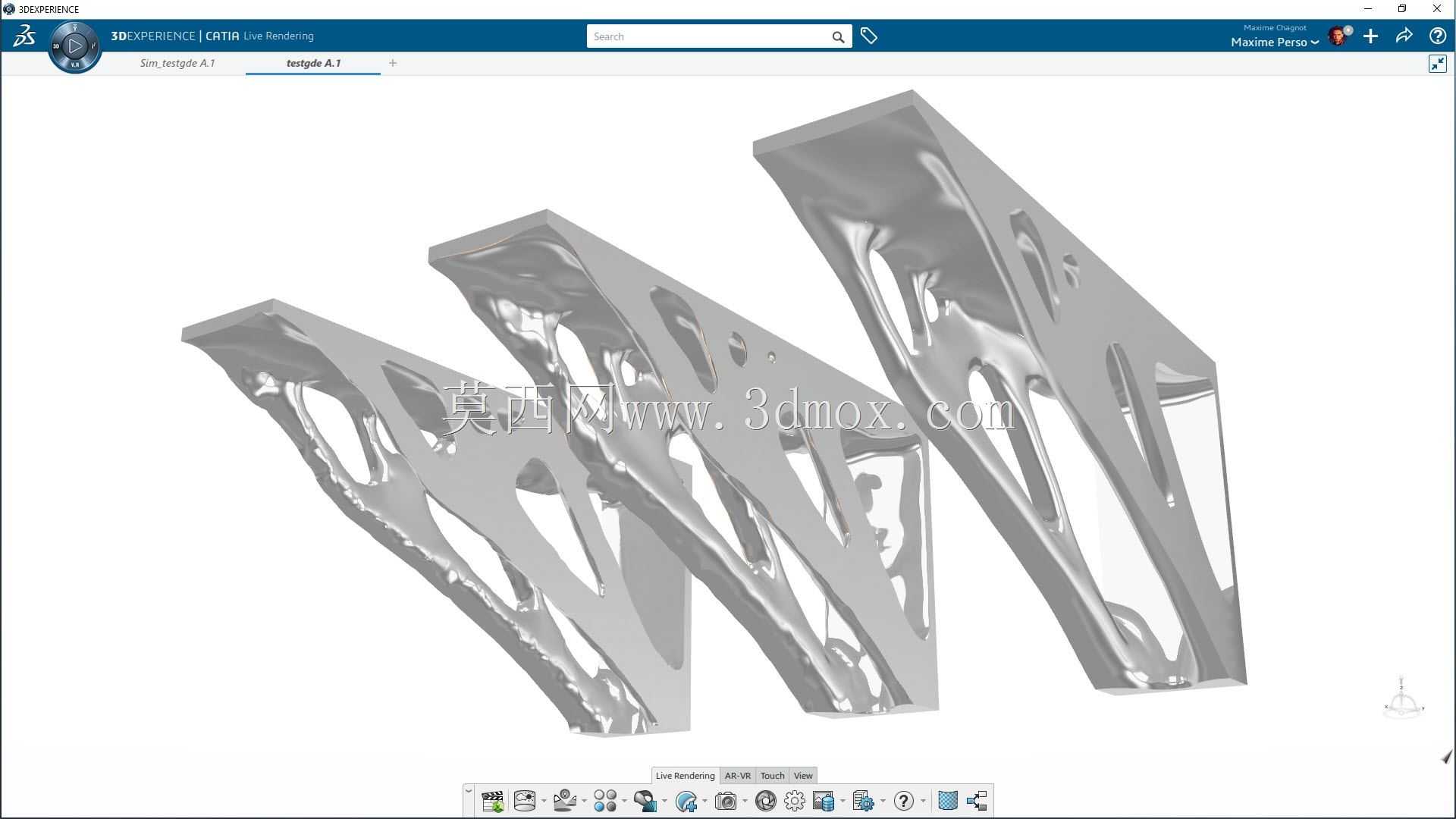

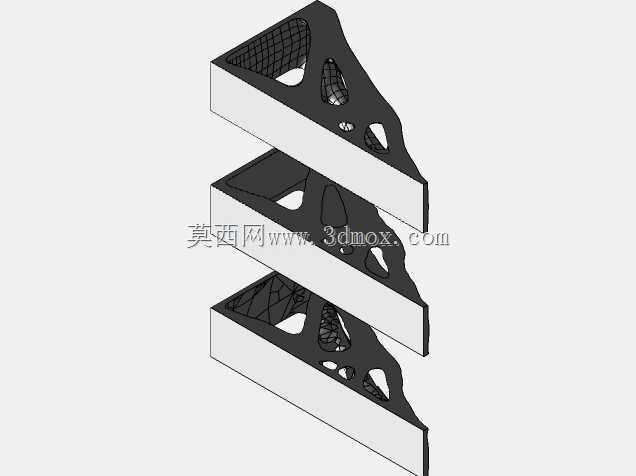

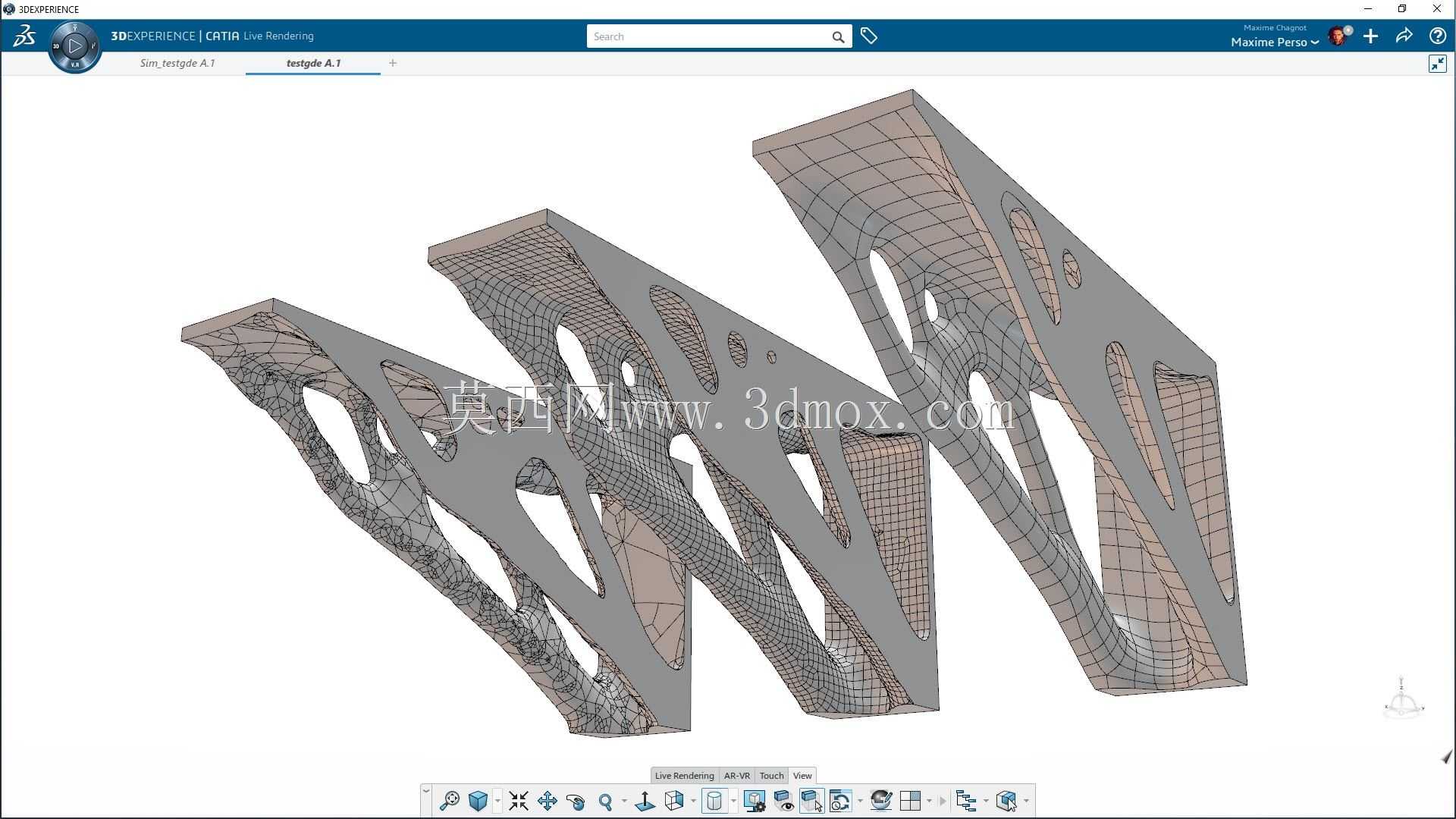

这类经过拓扑优化的金属支架，多应用在航空航天内饰支撑、高端装备内部承载、精密设备机架连接等对重量与强度比要求严苛的场景中，区别于传统等截面铣削或铸造成型的支架，其结构完全基于载荷路径分布生成，没有多余的冗余材料。从实际使用场景来看，这类支架往往需要同时承受多方向的交变载荷，部分工况下还要兼顾一定的抗冲击性能，传统设计为了保证安全系数往往会预留过多的材料余量，不仅增加整体设备自重，还会提升配套连接件的载荷负担。设计阶段首先会锁定支架的安装边界，也就是两端的安装面位置、固定孔位的坐标公差，明确安装空间的最大包络尺寸，避免优化后的结构和周边其他零部件产生运动干涉，之后会根据实际工况施加载荷约束，包括垂直方向的静载荷、水平方向的剪切力、以及长期运行下的疲劳载荷阈值，通过拓扑迭代计算去除所有不参与载荷传递的材料区域，最终形成这种随形的镂空筋条结构。从结构特性来看，优化后的支架筋条走向完全贴合主应力传递路径，每一处镂空区域都是材料利用率极低的部分，在同等重量下其结构刚度和承载能力比传统矩形筋支架高出40%以上，同时筋条的过渡区域全部做了大圆角顺滑处理，避免应力集中导致的疲劳断裂问题。安装边界上，支架两端的安装面保留了足够的压紧接触面积，固定孔周边做了局部加厚处理，保证螺栓锁紧时不会出现局部压溃的问题，整体外形完全适配预设的安装空间，不会突出设备的外轮廓面。实际选型使用时，这类支架可以直接通过铸造或者金属3D打印的方式加工成型，后续只需要对安装面和孔位做少量精加工即可满足装配精度要求，不需要额外做大量的去料加工，能有效缩短生产周期，同时轻量化的结构也能降低设备整体的运动惯量，对于有往复运动需求的装备结构来说，还能间接提升运动响应速度，降低驱动单元的功率损耗。需要注意的是，这类拓扑优化结构的筋条厚度是根据载荷大小梯度变化的，主承载路径上的筋条厚度更大，辅助支撑区域的筋条相对更薄，加工过程中要保证壁厚的均匀过渡，避免出现壁厚突变导致的铸造缺陷或者打印应力变形问题。
