多通路转向连接安装弯头管道结构

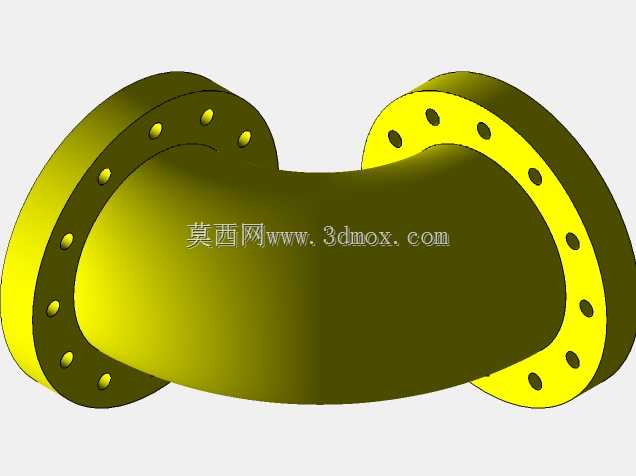

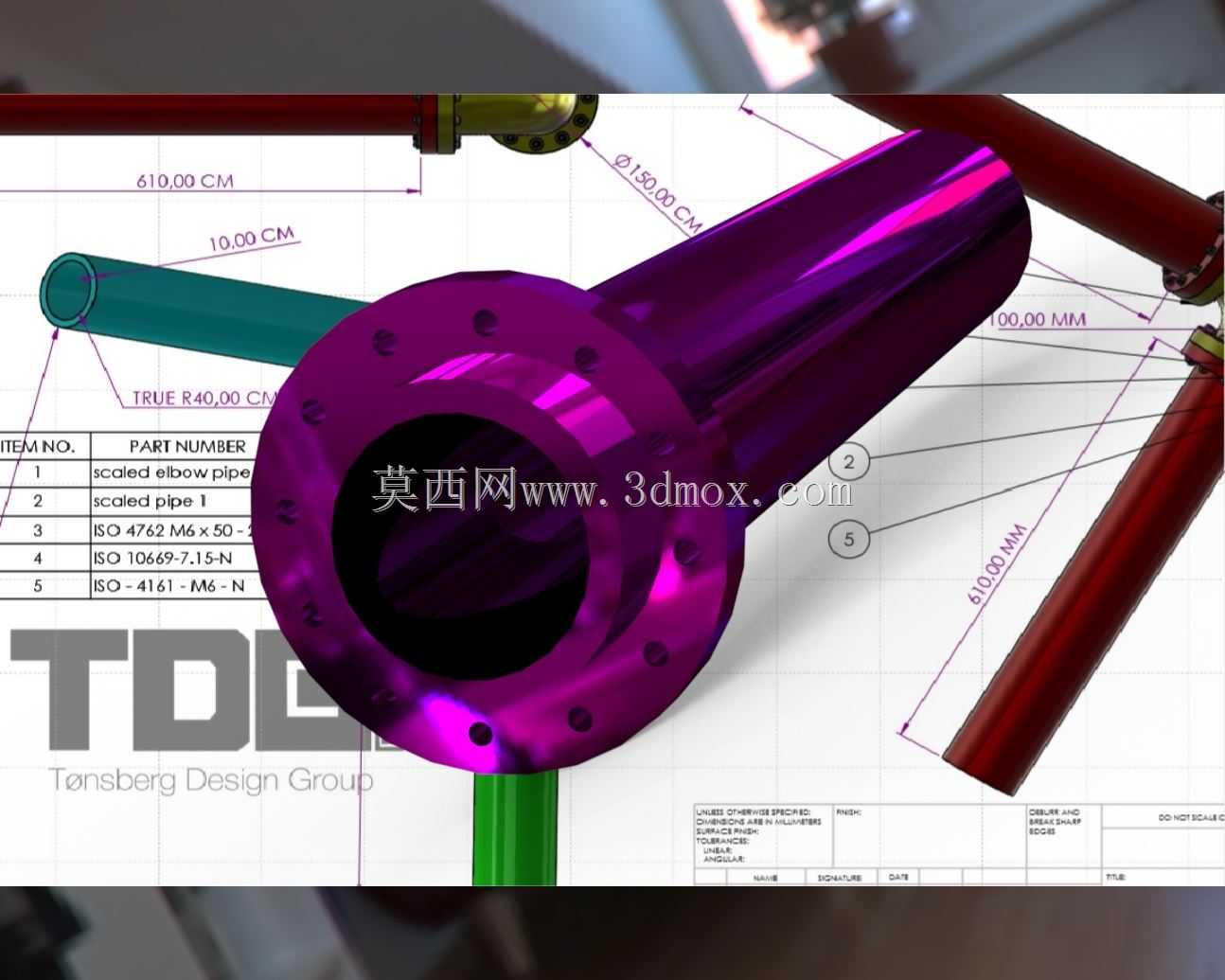

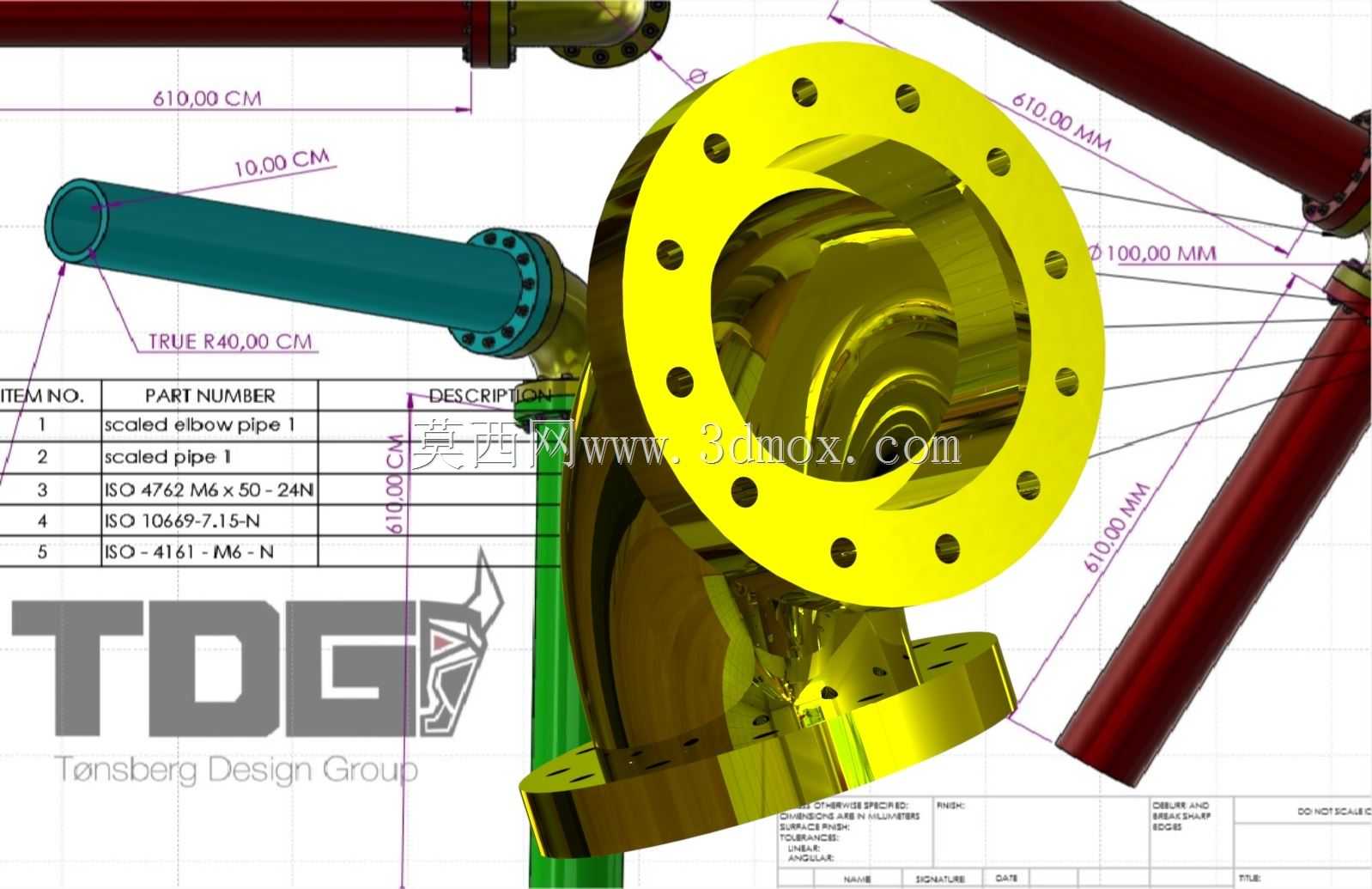

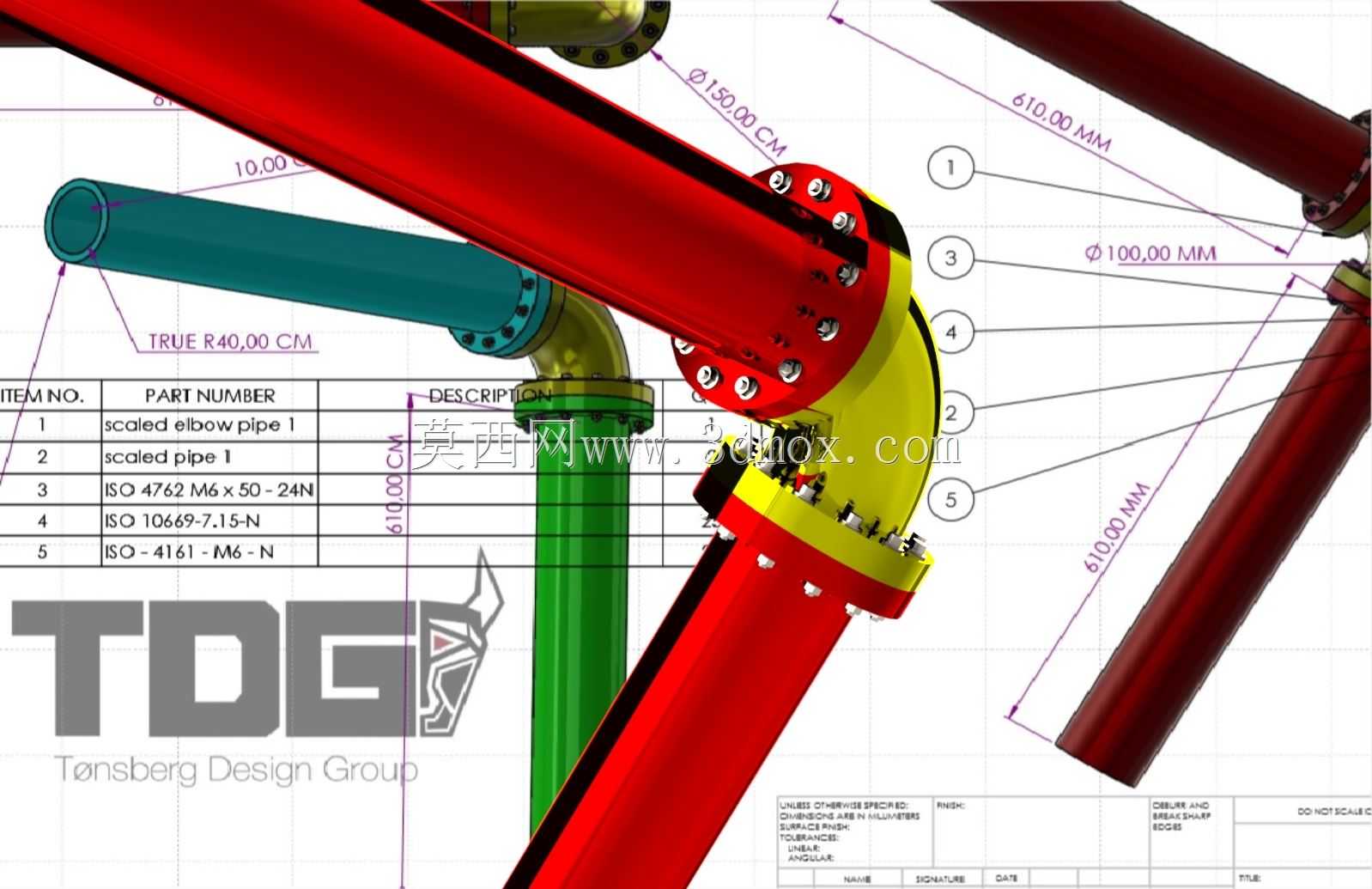

在工业流体输送系统的现场布设环节，管路走向受限于厂区设备布局、建筑梁柱结构、原有管线排布等多重约束，很难全程保持直线贯通，弯头类管路构件是调整管路走向、实现多通路汇流分流的核心部件，这款安装弯头管道正是针对这类复杂布设场景设计的转向连接结构。从结构设计逻辑来看，该构件采用三段式分体组合结构，主体转向段采用大曲率圆弧过渡设计，相比直角弯头能大幅降低流体流经转向位置时的局部阻力损失，减少介质在转角处的紊流、涡旋现象，既可以降低输送过程中的压力损耗，也能减少带颗粒介质对管壁的长期冲刷磨损，延长管路整体使用寿命。各管段之间采用法兰对接形式，连接端面做了密封贴合面加工，配套标准紧固件实现压紧密封，现场安装时无需对管段做额外焊接加工，仅需对齐法兰孔位穿装紧固件即可完成组装，能有效缩短现场施工周期，也便于后期管路检修时的拆卸更换。从安装边界与尺寸适配来看，该弯头的主通路通径为100mm，配套连接的直管段外径为160mm，转向曲率半径为400mm，各外接直管段的延伸长度预留了足够的法兰操作空间，安装时仅需保证转角位置预留不小于610mm的径向操作空间，即可满足法兰紧固件的拧紧作业需求，不会出现工具操作空间不足导致的安装困难。在实际应用场景中，这类弯头构件可适配净水处理厂的工艺管路布设、化工生产车间的介质输送管线、厂区循环水系统的管路转向、暖通空调系统的水循环管路等多种场景，既可以实现单路90度转向输送，也可通过侧方预留的接口实现支路分流，满足不同工况下的管路布设需求。设计过程中对各连接位置的同轴度做了严格约束，避免组装后出现管段错位导致的通径缩径问题，管壁厚度经过承压校核，可满足常规中低压流体输送的强度要求，外表面做了防锈涂装处理，适配室内外不同安装环境的防腐蚀需求。
