60系列12至24齿标准链轮传动构件

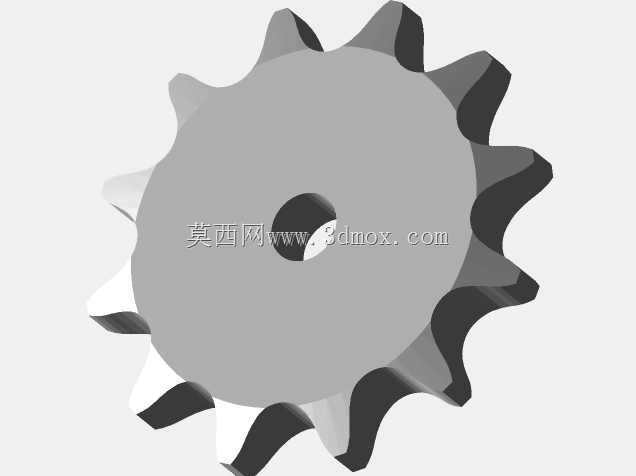

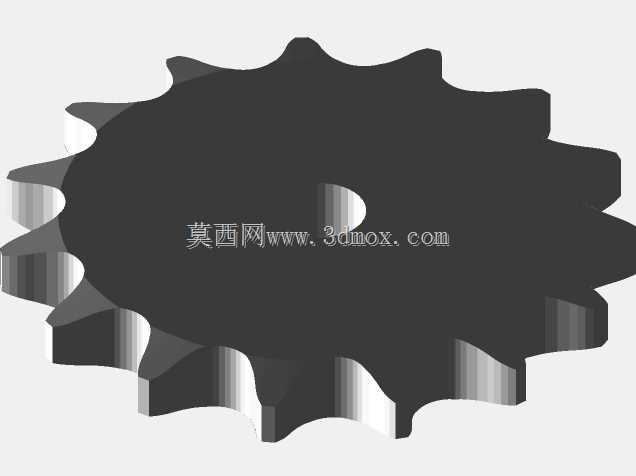

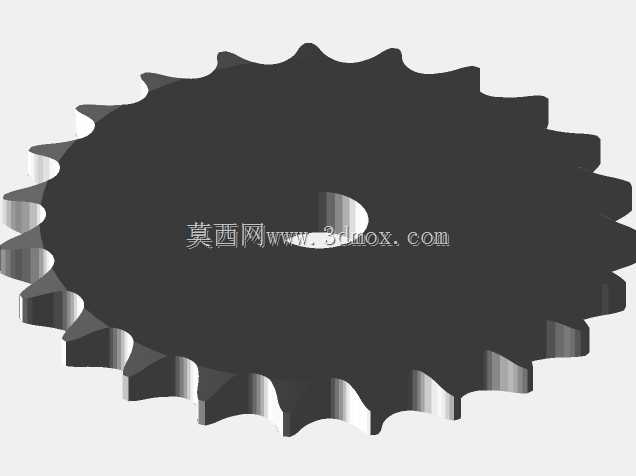

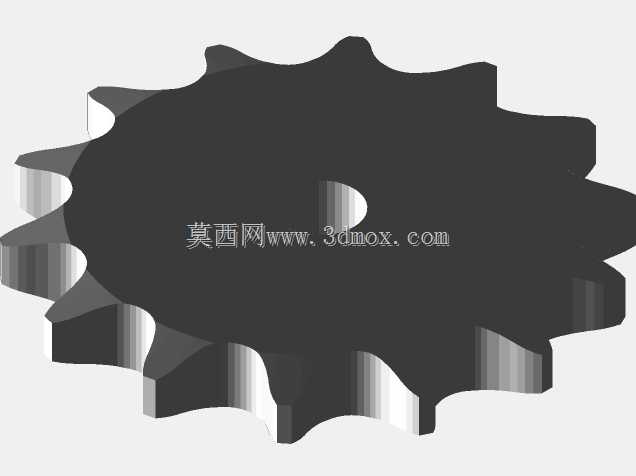

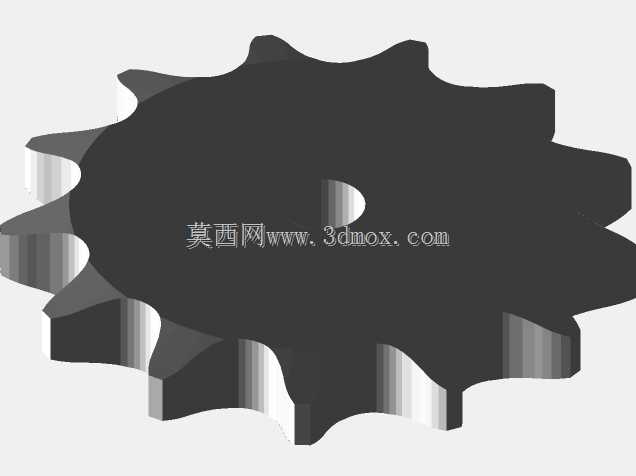

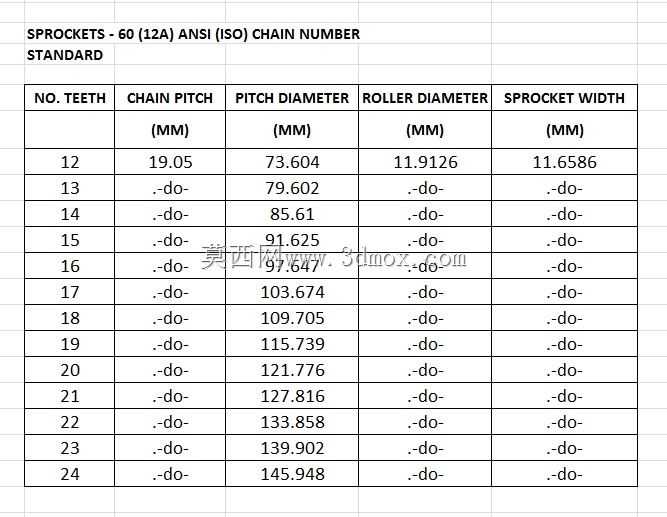

在各类链式传动场景中，链轮是直接决定传动稳定性、负载承载能力的核心构件，这套60规格对应12A链条的链轮组，覆盖12齿到24齿的常用齿数区间，适配绝大多数常规工业链式传动的工况需求。从实际应用场景来看，这类链轮广泛用在输送线的动力传递单元、农机的传动机构、轻工设备的进给传动系统、小型工程机械的动力输出环节，不同齿数的选型直接对应传动比的匹配需求，小齿数链轮适合布置空间紧凑、需要大传动比的输入端，大齿数链轮则适配输出端需要较低转速、较大输出扭矩的工况，选型时需要结合中心距、链条节距、额定负载做匹配计算。设计层面上，这套链轮严格遵循ANSI与ISO对应的60链条啮合标准，齿形轮廓经过啮合轨迹校核，保证链节进入与退出啮合时无卡滞、无硬冲击，齿面的工作段曲线贴合链节滚子的运动轨迹，能有效降低啮合过程中的滑动摩擦，减少链条与链轮的同步磨损。齿顶与齿根的过渡圆角做了优化处理，避免应力集中导致的齿部崩裂，中心安装孔的基准面与齿圈的同轴度控制在常规机械传动的公差范围内，安装时无需额外做同轴度修正即可保证传动平稳。从安装边界来看，不同齿数的链轮外径随齿数增加按标准节圆公式递增，轮毂的厚度与键槽尺寸匹配对应规格的轴径，安装时需要保证两链轮的端面共面度，避免链条出现偏磨、掉链的问题。轮体的结构采用实心辐板设计，兼顾刚性与轻量化需求，中低速传动场景下无需额外做动平衡校正即可满足运行要求，若用于高速传动工况，可在辐板位置做去重孔处理进一步降低转动惯量。实际使用中，这类标准链轮无需单独定制齿形，可直接匹配市售的标准12A单排链条，备件替换成本低，维护时仅需检查齿面磨损量、键槽配合间隙即可，当齿厚磨损量超过原厚度的30%时就需要及时更换，避免出现跳齿、传动失效的问题。在三维建模过程中，齿形的生成严格按照标准齿廓参数做参数化驱动，不同齿数的模型可通过参数调整快速生成，每个齿数对应的节圆直径、齿顶圆直径、齿根圆直径都经过参数校验，装配时可直接与对应规格的链条模型做啮合仿真，验证传动过程中的干涉情况，也可直接导入到整机装配体中完成传动系统的布局校核，减少设计阶段的尺寸核对工作量。
