K20WD小型直流驱动电动机结构设计

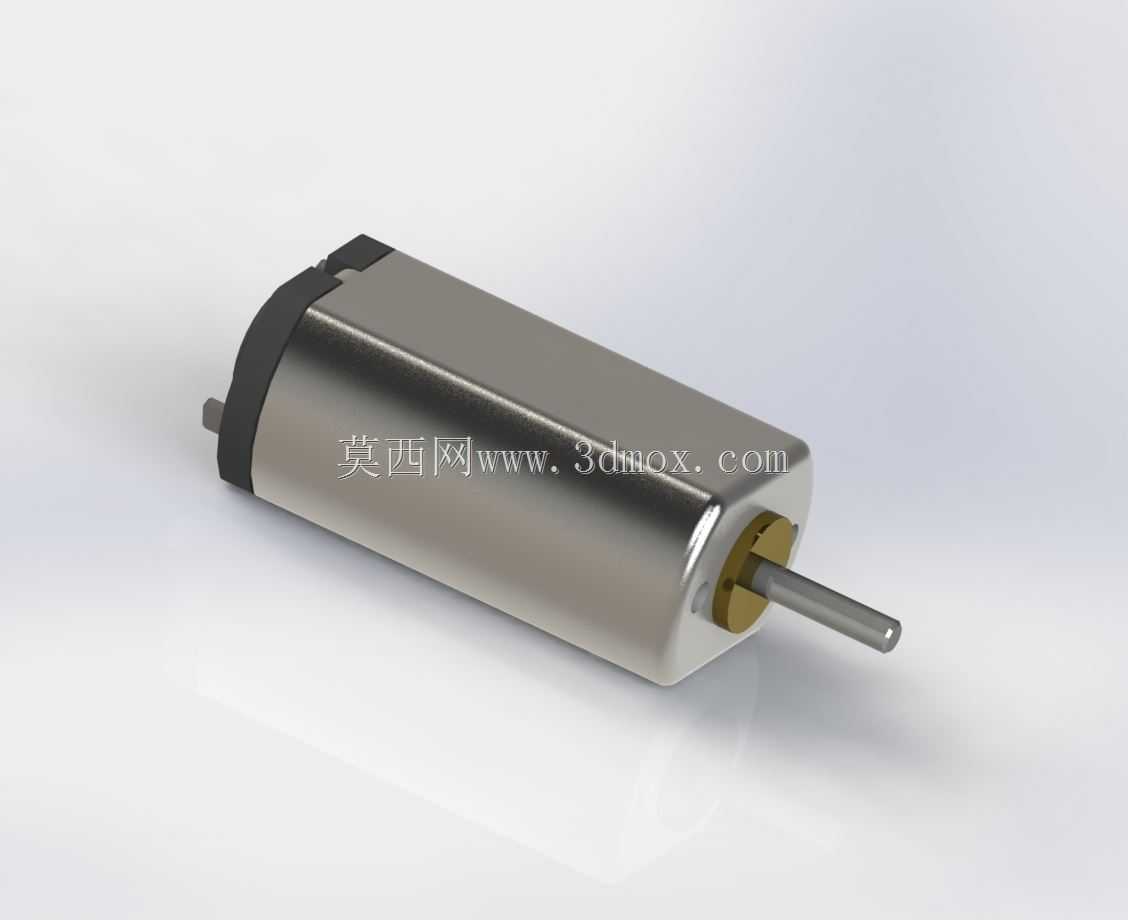

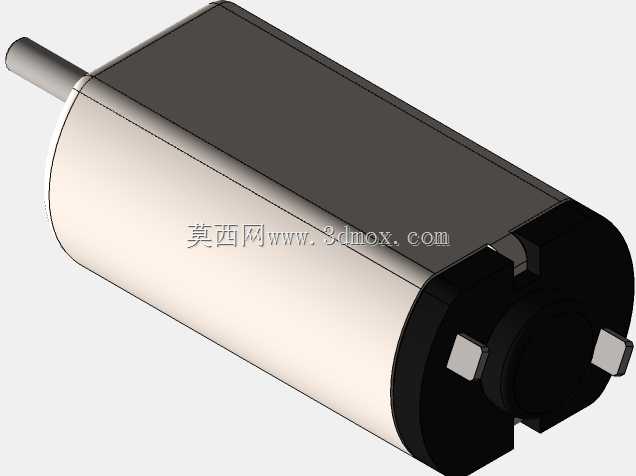

这款小型驱动电机的三维建模过程，首先要兼顾消费电子、小型自动化模组、精密传动机构里的安装适配需求，这类微小型动力元件常被用在手持电动工具、精密医疗设备进给机构、小型智能门锁传动组、桌面级自动化执行端这类对安装空间有严格限制的场景，建模时首先要还原真实的安装边界，避免后续选型装配时出现干涉问题。从结构设计逻辑来看，电机主体采用金属外壳拉深加工成型，外壳表面做哑光金属质感处理，既可以保证结构强度，也能在工作过程中辅助散热，避免长时间带载运行时内部绕组温升过高影响输出扭矩稳定性。输出轴采用标准圆柱轴设计，轴端做倒角处理方便装配时插入联轴器或者负载轮，轴与端盖配合位置设置铜质衬套，既可以降低转动过程中的摩擦损耗，也能避免长期运转后轴系出现径向窜动，保证输出动力的同轴度。建模时特意还原了电机尾部的端盖卡扣结构，这类小型电机大多采用卡扣压合而非螺丝锁付的装配方式，能在有限的外形尺寸下最大化内部绕组的排布空间，提升功率密度。在尺寸边界的把控上，电机主体的方形截面尺寸适配市面上常见的20系列微型安装座，安装时可以直接搭配标准的电机固定架，不需要额外定制安装支架，能大幅缩短小型设备的开发周期。输出轴的伸出长度做了精准还原，装配时可以根据实际负载需求搭配不同长度的联轴器，也可以直接安装小模数齿轮做直齿传动输出。从实际使用的角度出发，这类小型电机的输出转速区间适配低压直流供电场景，建模时还原了外壳的壁厚参数，在做整机结构的抗振仿真时，可以直接调用模型的重量参数做整机重心校核，不需要额外重新测算电机的重量分布。另外电机两端的轴伸位置做了密封结构的细节还原，在有少量粉尘的工作环境下，可以阻挡细小碎屑进入电机内部，延长轴承的使用寿命。建模过程中没有做过度的结构简化，端盖与主体外壳的配合台阶、输出轴的定位卡槽、尾部出线位置的避让槽都做了1:1还原，不管是做整机装配干涉检查，还是做产品外观渲染展示，都可以直接调用，不需要二次修改结构细节。做这类微小型动力元件的建模，最核心的是要保证安装尺寸的准确性，很多工程师在选型初期如果没有精准的三维模型，很容易在后续打样时出现安装孔位错位、轴伸长度不够、电机本体与周边结构件干涉的问题，这个模型在建立时就对照实物的实测尺寸做了多轮校准，所有配合面的公差都按照常规小型电机的生产公差做了预留，装配时不会出现过盈或者间隙过大的问题。
