深沟球滚动轴承结构展示三维数模

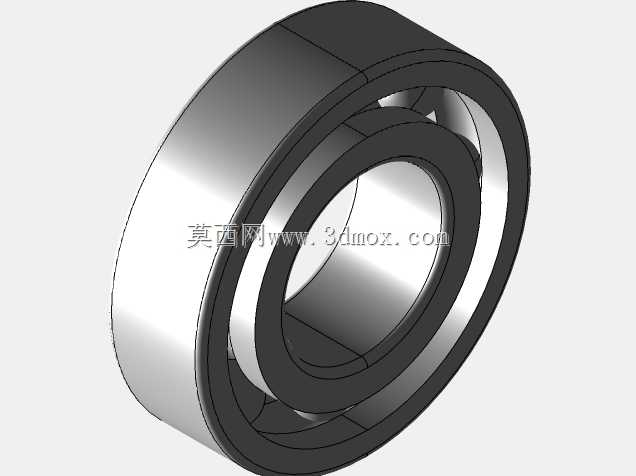

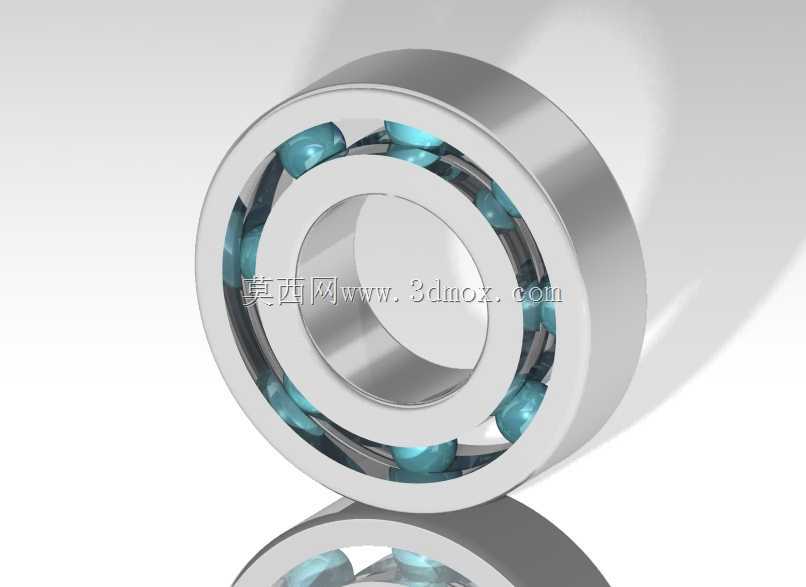

做传动结构设计的工程师都清楚，这类深沟球轴承是旋转支承结构里最常用的基础零件，从普通的民用家电电机主轴，到工业生产线的输送辊筒支承，再到中小型机床的传动轴定位，几乎所有需要降低旋转摩擦阻力、同时约束轴系径向与少量轴向窜动的位置，都能见到它的身影。这个数模完整还原了轴承的装配关系，内圈与轴采用过盈配合的安装逻辑，外圈与轴承座孔多为过渡或小间隙配合，建模时严格遵循了滚动体与滚道的共轭接触关系，保持架的兜孔间隙也做了符合工程实际的预留，没有出现很多新手建模时常见的滚动体与滚道干涉、保持架与内外圈剐蹭的问题。从实际选型角度看，这类轴承的安装边界需要重点关注几个尺寸：内圈内径是与轴配合的核心尺寸，公差带通常选k5或m6来保证周向固定不打滑；外圈外径对应轴承座的安装孔尺寸，一般选H7公差适配不同的座孔加工精度；轴承的总宽度尺寸决定了轴上定位台肩与轴承座端盖的轴向距离，设计台肩高度时要注意不能超过内圈的倒角尺寸，否则会出现装配时轴承无法贴紧定位面的问题，同时台肩也不能过低，不然无法提供足够的轴向定位支撑力。设计思路上，这类轴承的核心功能是通过滚动体的滚动摩擦替代滑动摩擦，大幅降低轴系运转时的功率损耗，深沟型的滚道设计让它可以承受纯径向载荷，也能在转速较高的工况下承受一定的双向轴向载荷，相比角接触轴承它的安装对中要求更低，维护也更简便，不需要复杂的预紧调整结构。数模里的滚动体做了可视化的区分展示，能清晰看到每个滚动体在滚道内的排布位置，保持架的作用是均匀分隔每个滚动体，避免运转时滚动体之间直接接触产生额外摩擦和磨损，实际工程中保持架多采用冲压钢板或者工程尼龙材质，不同材质适配不同的运转温度和转速区间。在做整机结构建模时，这类标准件的数模不需要自行绘制滚道的曲率细节，只要保证安装配合尺寸准确即可，但如果是做轴承本身的性能仿真或者教学演示，就需要像这个数模一样还原所有细节结构，包括滚道的曲率半径、滚动体的直径公差、保持架的兜孔形状，才能在做接触应力分析、运转动力学仿真时得到贴近实际的计算结果。很多刚入行的工程师选型时容易忽略轴承的安装倒角尺寸，导致轴或者座孔的倒角与轴承倒角干涉，装配后轴承出现卡滞、运转温升过高的问题，这个数模把内外圈的安装倒角也做了准确还原，能给选型校核提供直观的参考。
