手摇式便携钻孔工具结构设计

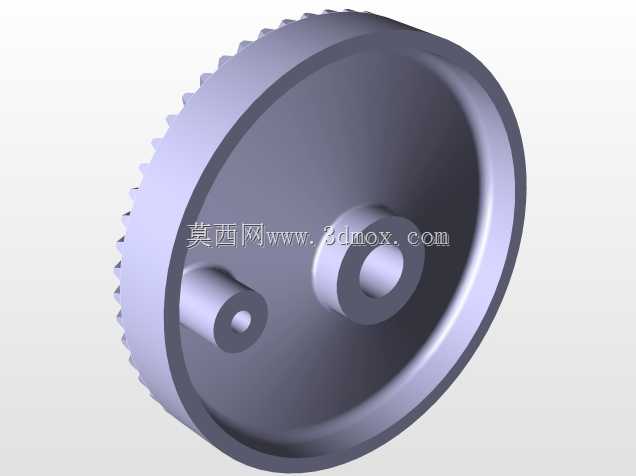

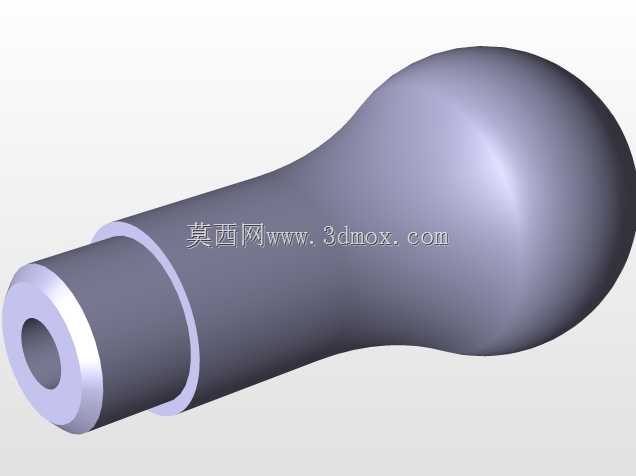

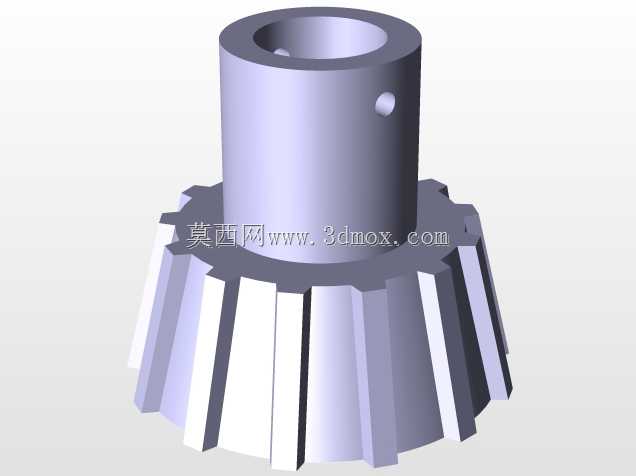

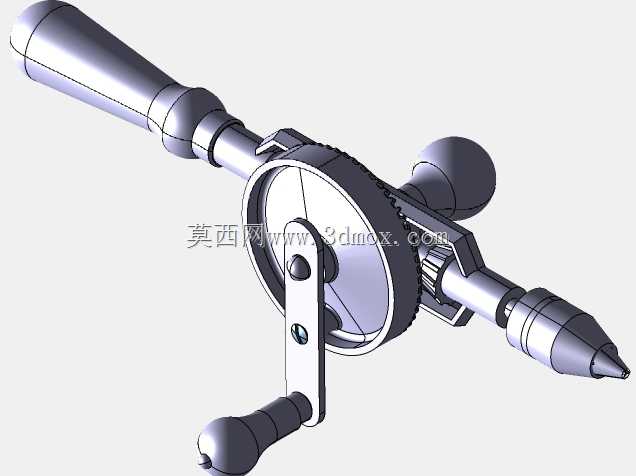

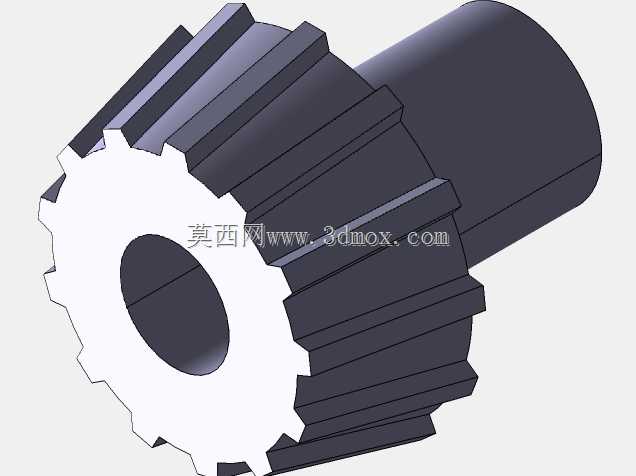

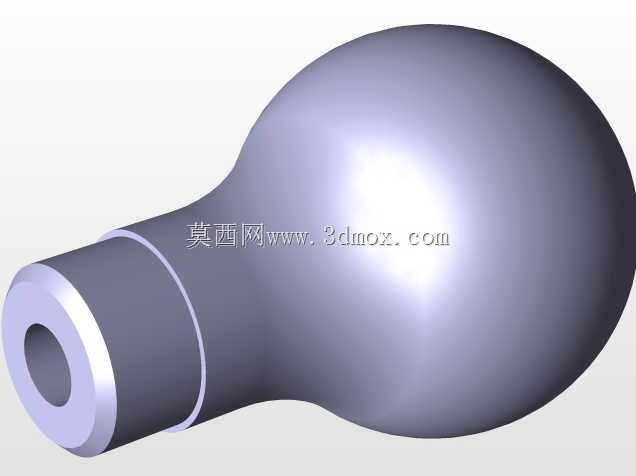

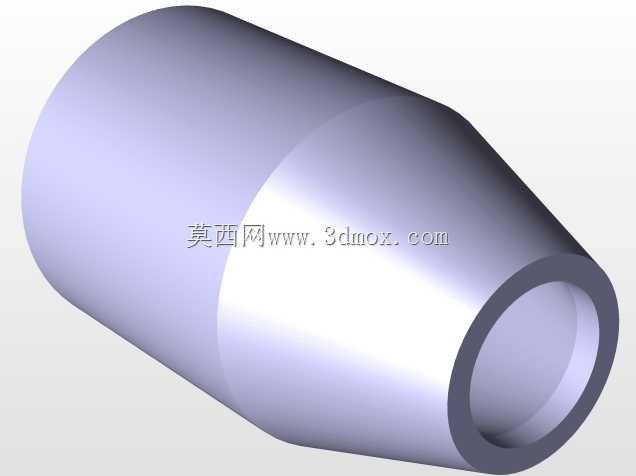

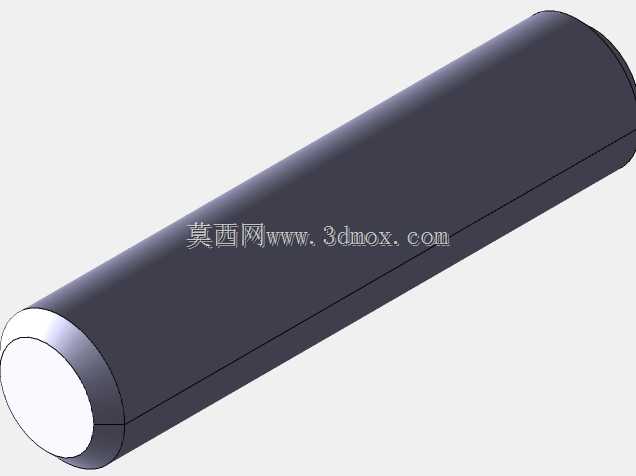

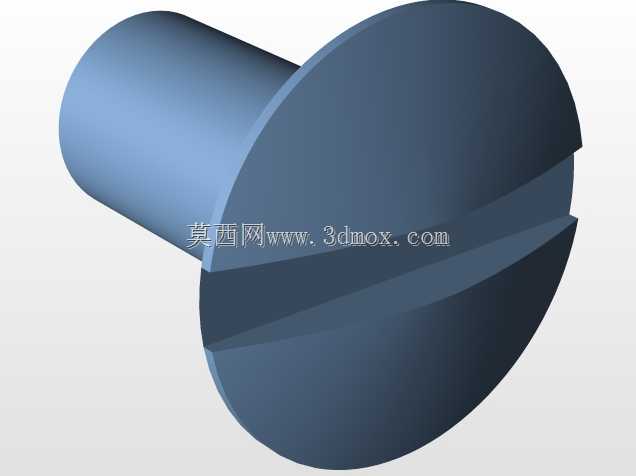

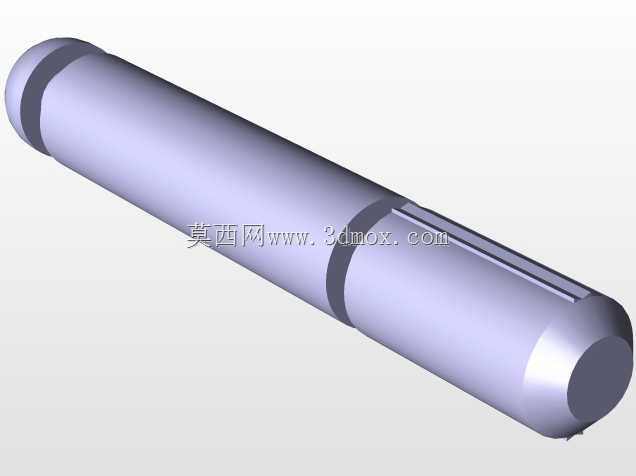

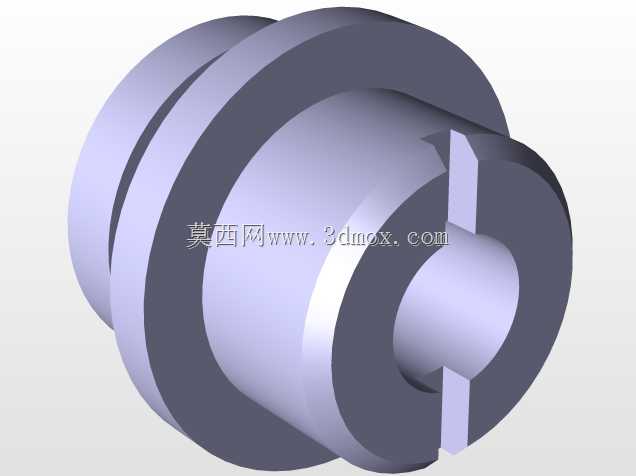

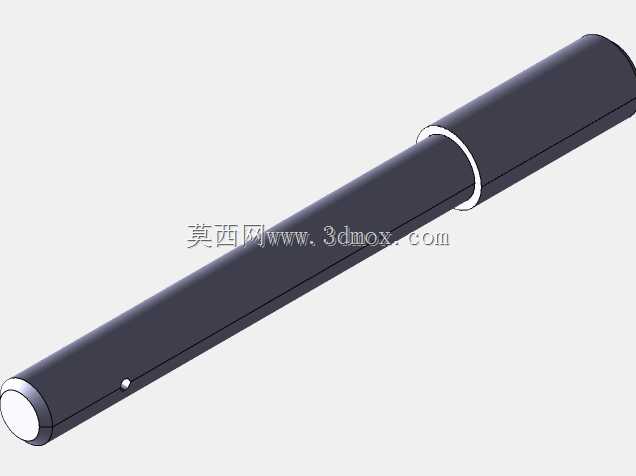

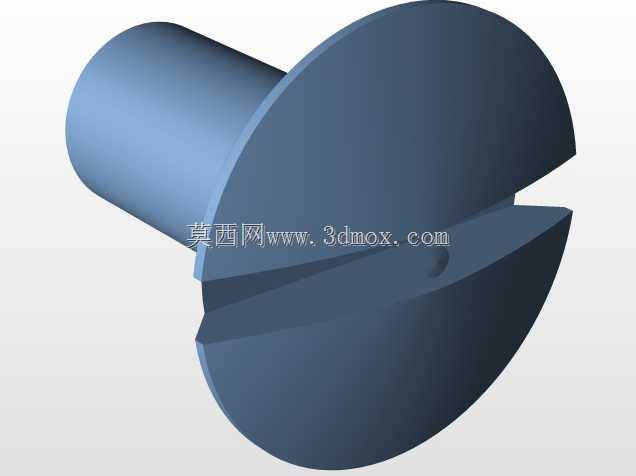

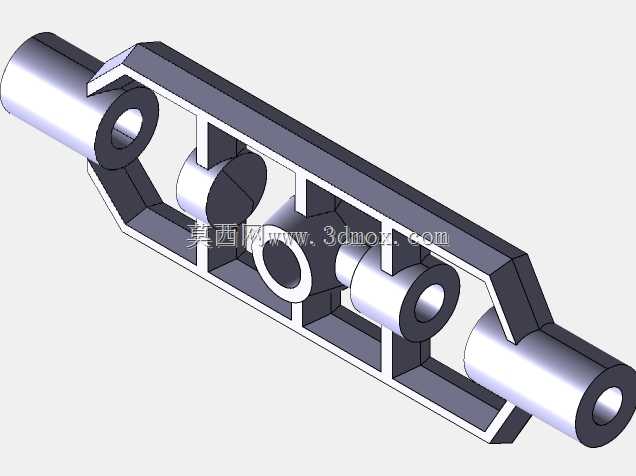

这款手动钻孔机具的结构设计完全围绕无动力场景的钻孔作业需求展开，在野外检修、狭小空间作业、无供电配套的零散加工场景中，这类工具能够完成薄金属板、塑料件、软质木材的小直径钻孔作业，不需要外接气源、电源，整体重量控制在单手握持可长时间操作的区间，作业时不需要额外的辅助固定工装，靠手部施压即可完成进给动作。从传动结构来看，设计上采用了锥齿轮换向传动结构，将摇柄的圆周回转运动通过90度换向传递到钻夹头输出端，大直径的传动手轮搭配增速齿轮副，能够让操作人员用较小的摇动力矩获得钻夹头端更高的输出转速，匹配小直径钻头的切削线速度要求，避免手动操作时转速不足导致的钻头卡滞、孔壁粗糙问题。握持结构的设计充分考虑了作业时的受力分布，主握持手柄采用流线型变径结构，表面做了防滑的滚花纹理处理，施压时手掌的受力均匀分布，不会出现局部应力集中导致的操作疲劳；胸部抵靠的顶托结构做了圆弧过渡处理，作业时可以借助躯干的力量稳定施加进给力，不需要完全靠手臂力量平衡机具，大幅降低长时间操作的劳动强度。钻夹头端采用了通用的三爪自定心结构，能够夹持一定直径范围内的直柄麻花钻，不需要额外的转换接头，夹头的锁紧结构靠手拧即可完成钻头装夹，不需要使用专用的夹头扳手，野外作业时不会出现配件遗失导致无法使用的问题。整体结构的安装边界非常紧凑，所有传动部件都封闭在金属壳体内，不会出现传动齿轮外露夹挂衣物、卷入切屑的问题，整机的径向尺寸控制在可以伸入狭窄腔体内部作业的范围，对于设备内部的补钻孔、装修作业中边角位置的钻孔，这类手动机具的可达性远高于带电钻类设备。结构设计上所有的回转部件都做了动平衡适配，摇柄转动时没有明显的偏心振动，操作人员可以精准控制钻孔的进给量，避免钻头折断的问题，齿轮副的啮合间隙做了合理的公差匹配，转动时没有明显的回差，钻孔时的进给反馈清晰，操作人员可以根据手感调整摇转速度，适配不同材质的切削需求。
