三孔铰接式连杆连接结构

项目分类:3D模型 发布时间:2021-08-31 ID:257088
  • 三孔铰接式连杆连接结构
  • 三孔铰接式连杆连接结构
  • 三孔铰接式连杆连接结构

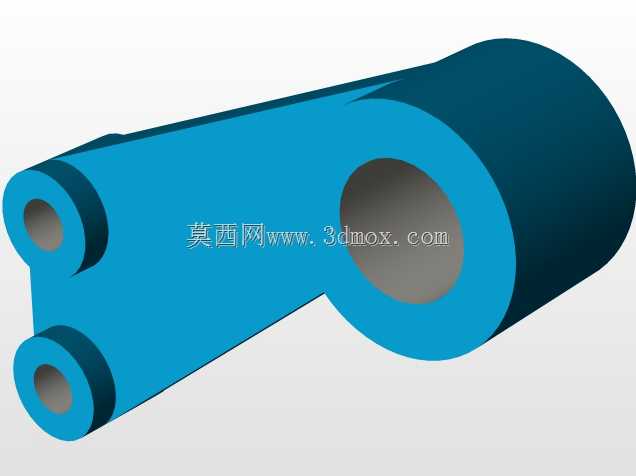

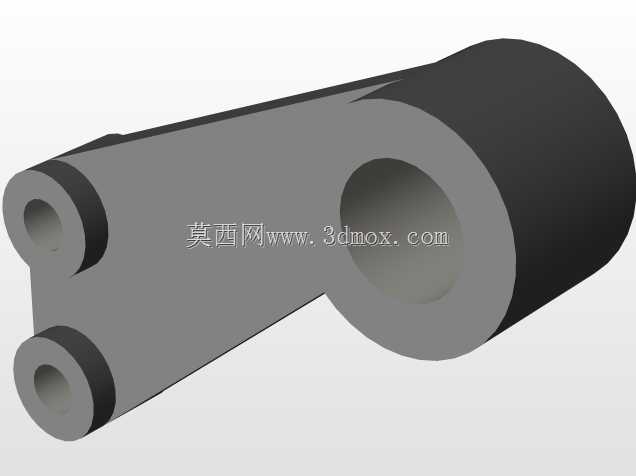

这类三筒铰接连杆结构,常见于中小载荷的铰接传动场景,比如轻工自动化生产线的摆臂联动机构、小型工程机械的操纵连杆组、农用机具的杆件传动单元里,核心作用是在三个不同铰接点位之间传递摆动力矩,同时适配多方向的小角度摆动补偿,避免刚性连接带来的装配应力憋卡问题。从结构设计逻辑来看,三个带衬套孔的筒状铰接端并非同轴排布,其中两个直径更小的铰接孔分布在结构同侧,孔轴线保持平行,第三个大直径铰接孔位于结构另一端,轴线与另外两孔平行,连接臂部分采用变截面过渡设计,在保证整体刚性的前提下尽可能削减非受力区域的材料冗余,降低整体运动惯量,适配中高速往复摆动的工况需求。每个铰接孔内都预留了衬套安装位,实际装配时可压入铜基含油衬套或者自润滑工程塑料衬套,无需额外设计复杂的润滑油路,就能满足长期往复摆动的耐磨需求,降低后期维护成本。安装边界上,两个小直径铰接孔的中心距按照常用连杆传动的标准节距设计,孔的内径适配常规规格的铰接销轴,大直径铰接孔的内径尺寸匹配更大规格的销轴,用于连接载荷输出端的支座,整个零件的外轮廓没有尖锐棱角,所有过渡位置都做了圆角处理,既避免热处理或者受力时的应力集中,也能防止装配过程中刮伤操作人员或者相邻部件。设计这类零件时,首先要核算三个铰接点的受力载荷,根据摆动力矩的大小调整连接臂的截面厚度,避免长期交变载荷下出现臂身断裂或者铰接孔失圆变形;其次要严格控制三个铰接孔的轴线平行度公差,否则装配后会出现销轴卡滞、衬套偏磨的问题,大幅缩短部件使用寿命;另外还要注意铰接孔端面与连接臂的垂直度,保证装配时销轴能顺利穿入,不会出现偏斜带来的附加载荷。这类结构相比单孔双耳连杆,能在一个零件上实现三个点位的铰接联动,减少了额外的转接零件数量,简化了整体传动链的装配流程,同时整体结构紧凑,能在有限的安装空间内完成多杆件的动力传递,在很多对安装空间有严格限制的小型传动机构里应用十分广泛。
