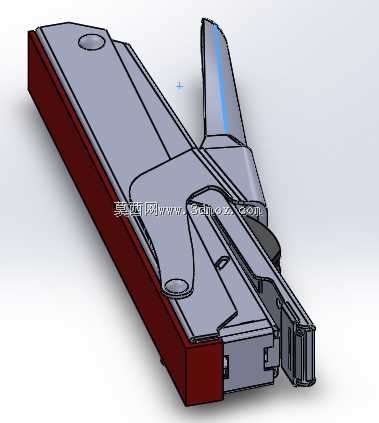

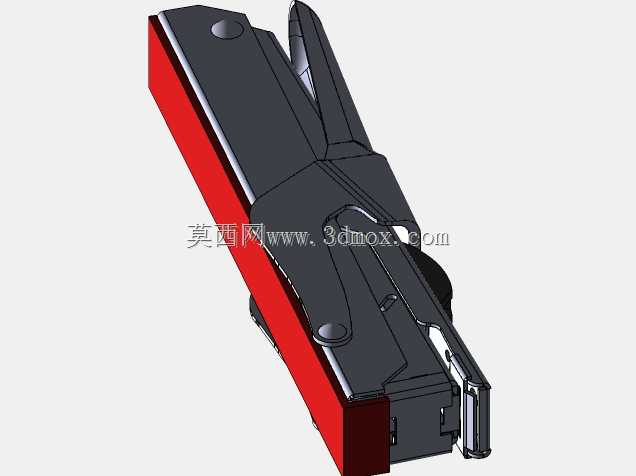

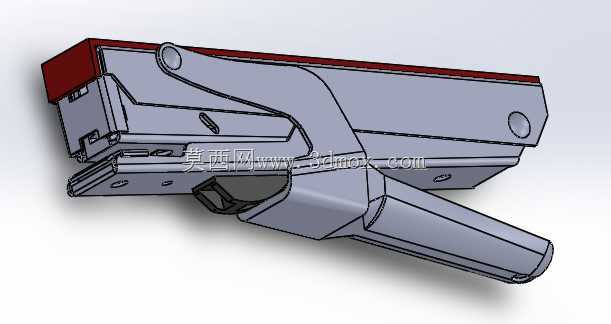

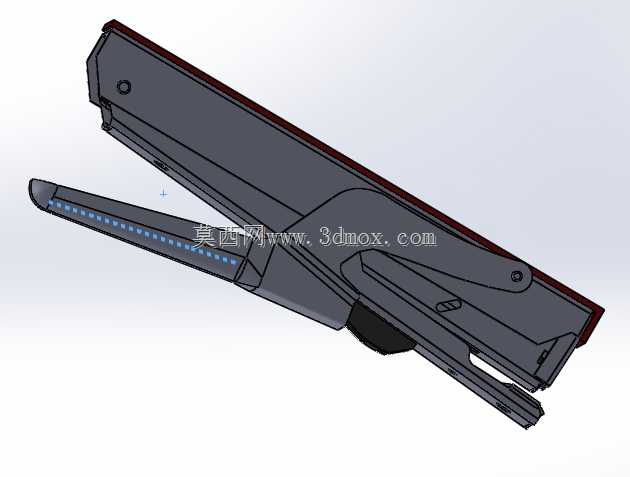

手握式订书机结构设计三维作品

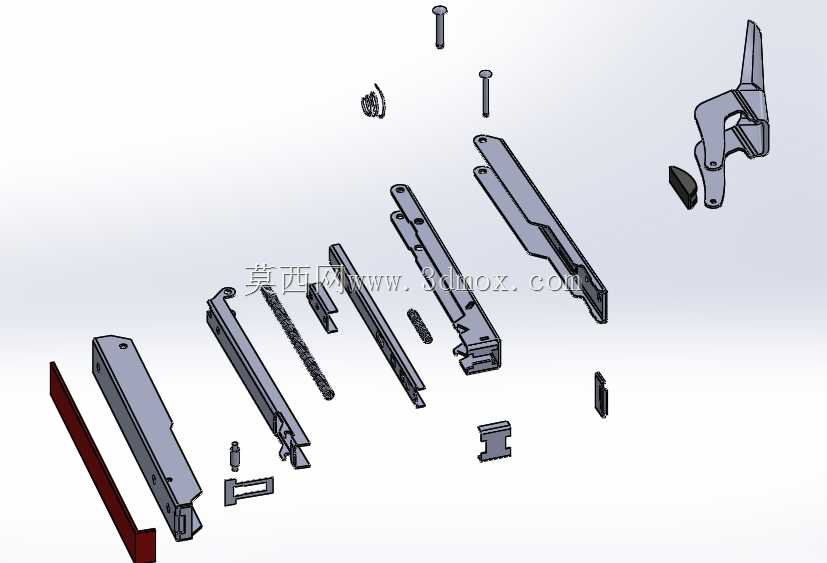

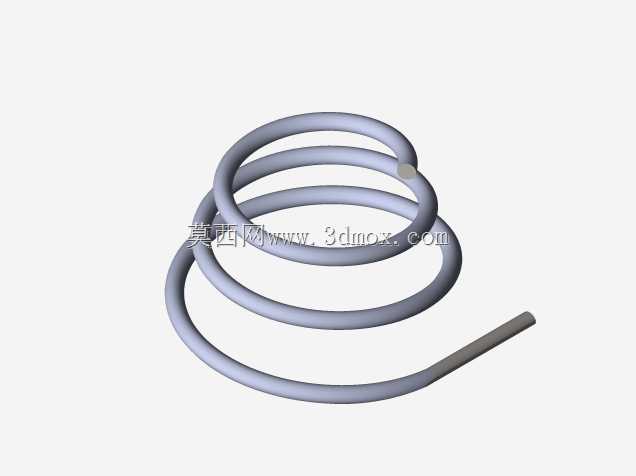

日常办公场景中，手握式订书机是桌面文档装订、印刷后道临时装订、财务凭证整理环节的常用手持工具，相较于台式订书机，它不受装订位置的平面边界限制，可伸入文档中部完成订合作业，适配零散单页、薄本册、包装袋封口等多种装订需求。这款手握式订书机的结构设计围绕单手施力的操作逻辑展开，整体采用杠杆力臂放大原理，将人手握持时的握力通过铰接的压臂传递到钉道前端的钉片位置，压臂与主体基座的铰接点做了偏心优化，在压合行程末端可获得更大的冲压力，保证订书钉能顺利穿透15-20张常规70g打印纸，不会出现钉脚弯折不到位、穿透不彻底的问题。主体基座采用一体化的槽型结构，内部预留订书钉的储钉腔，储钉腔尾部设置推钉弹簧组件，可自动将钉排输送到出钉口位置，前端的出钉槽做了收口导向设计，能保证每一次出钉时钉身垂直于被装订面，避免卡钉、歪钉的故障。手柄部分做了贴合人手握持弧度的曲面设计，握持区域的截面为椭圆形态，边缘做了R2-R3的圆角过渡，长时间操作不会出现硌手的问题，压臂的受力面做了加宽处理，分散手掌施压时的局部压强。从安装边界来看，这款订书机整体长度控制在170mm左右，主体宽度35mm，闭合状态下高度60mm，储钉腔可适配常规24/6型通用订书钉，无需特殊定制耗材，前端装订深度可达50mm，可满足常规文档距边装订的尺寸要求。结构上所有铰接位置都预留了0.1-0.2mm的装配间隙，转轴采用金属销轴连接，保证压合动作的顺畅度，不会出现卡滞、晃量过大的问题，顶部的钉仓盖板采用卡扣式连接，更换订书钉时只需按压尾部卡扣即可掀开盖板，操作便捷。出钉口位置的成型槽做了淬火硬化的结构预留，长期使用不会因为钉脚反复冲击出现凹槽变形，保证订脚弯折成型的一致性，整体结构没有多余的复杂零件，拆解后仅需基座、压臂、推钉组件、弹簧、销轴、端盖几个核心部件，装配工序简单，适合批量注塑加五金冲压的生产工艺，零件的分型面都设置在非外观面，减少后续外观打磨的工序成本。
