台式机钣金结构电源箱壳体设计

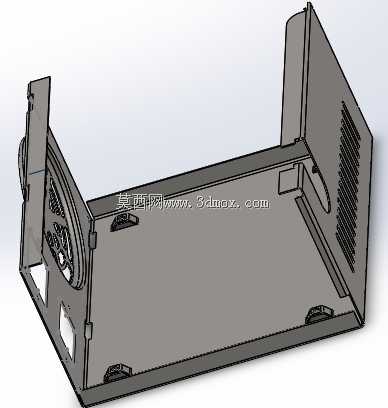

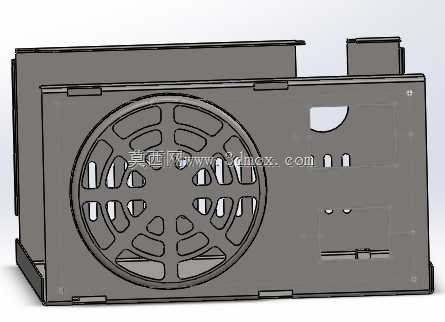

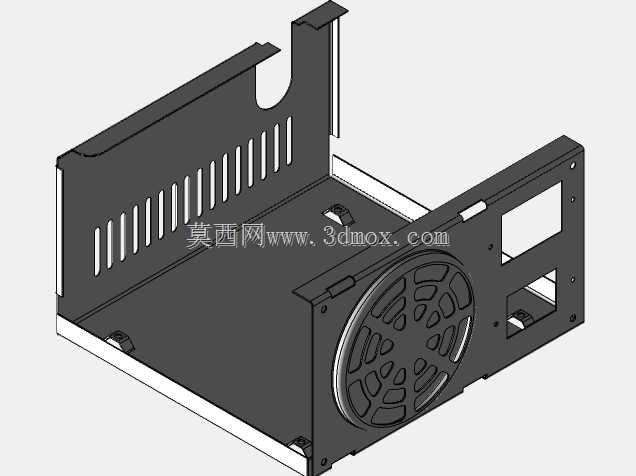

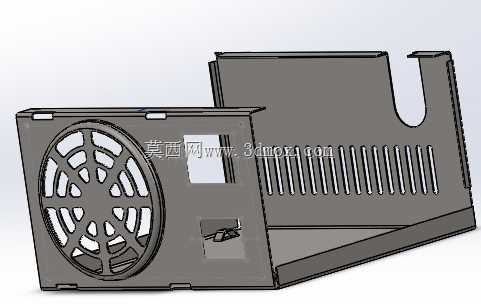

这款电源箱壳体采用钣金折弯工艺成型，是台式计算机供电模块的核心承载防护结构，日常应用场景覆盖标准ATX、MATX规格台式主机的电源安装位，同时也可适配小型工控机箱、嵌入式计算设备的独立供电单元安装需求，为内部AC-DC转换电路板、滤波元件、功率器件提供物理防护与电磁屏蔽屏障。从结构设计逻辑来看，壳体整体采用多折边咬合加局部点焊的拼接方式，减少外露紧固件数量，既提升壳体整体结构刚性，也能避免组装过程中尖锐边角划伤内部线材与操作人员。壳体侧部预留的长条状通风栅格，是结合内部风道走向设计的进风通道，栅格的开孔宽度经过反复校核，既保证足够的通风截面积满足高负载下的散热需求，又能避免大尺寸异物进入壳体内部触碰带电元件，栅格的折弯翻边朝向壳体内部，可在不额外增加材料厚度的前提下提升开孔区域的结构强度，避免运输或安装过程中栅格受力变形。壳体端面预留的风扇安装位，匹配标准80mm轴流散热风扇的安装孔距，安装面的平面度公差控制在0.2mm以内，保证风扇安装后扇叶转动无剐蹭，同时端面预留的两个方形开孔分别对应电源输出接口与市电输入接口的安装位置，开孔边缘做了钝化处理，避免接口插拔过程中磨损线材绝缘层。从安装边界来看，壳体的外部轮廓尺寸完全适配标准台式机电源仓位的安装空间，壳体底部预留的四个凸包定位点，对应电源仓位的防滑固定胶垫安装位，既可以垫高壳体保证底部空气流通间隙，也能避免壳体与机箱金属板直接接触产生振动异响。壳体内部预留的PCB安装柱位置，经过与主流电源电路板的安装孔位匹配校核，柱高统一为6mm，保证电路板与壳体底部留有足够的走线空间，同时避免电路板焊接点直接接触金属壳体造成短路风险。壳体侧边的U型避让缺口，是为机箱内部主供电线材的弯折走向预留的空间，避免线材过度弯折导致内部铜芯断裂，缺口边缘同样做了卷边处理，长期使用也不会割伤线材外层绝缘皮。在结构强度设计上，壳体的折弯边均设置了1.5倍板厚的折弯内R角，既减少钣金折弯过程中的开裂风险，也能提升折边的抗形变能力，即使在运输过程中受到外力挤压，也能通过折边的微小形变吸收冲击力，保护内部电子元件不受损坏。
