关节式潜水员造型仿生机械结构设计

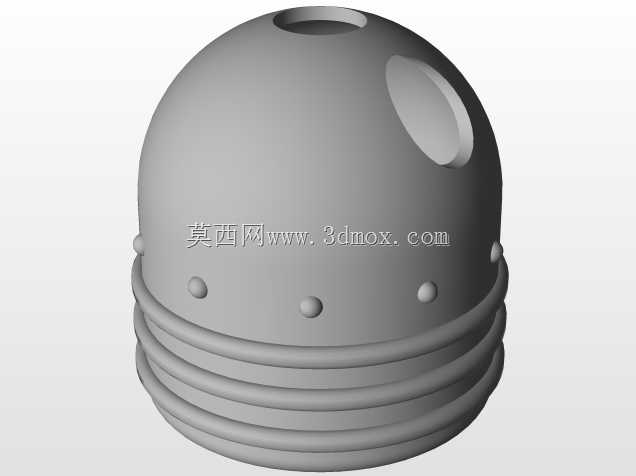

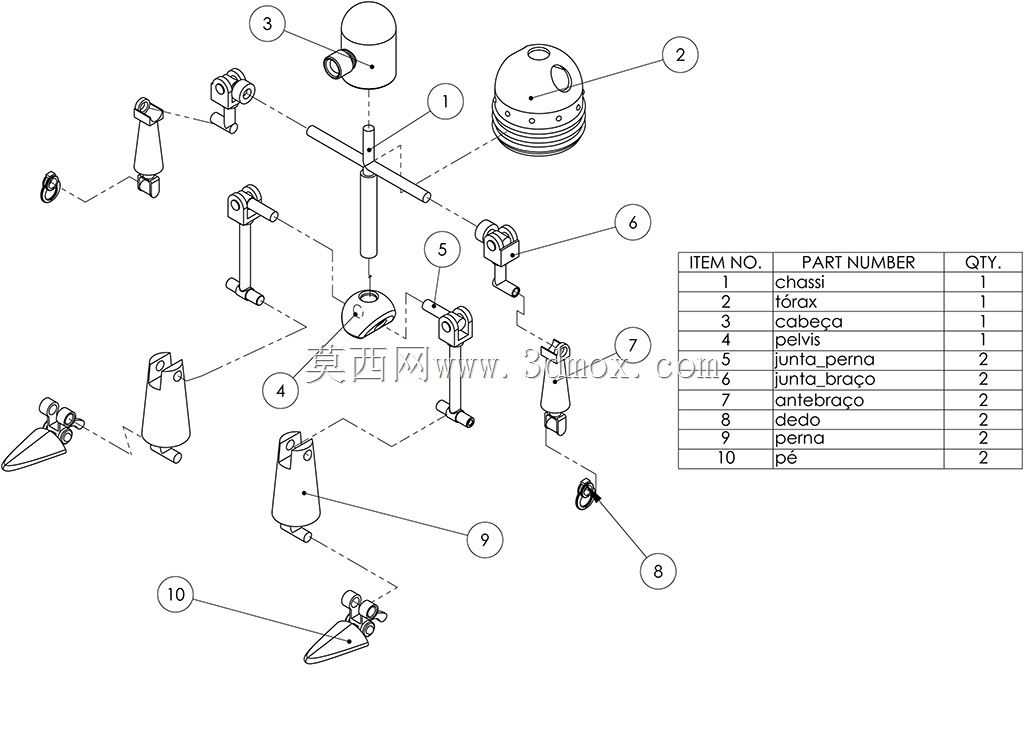

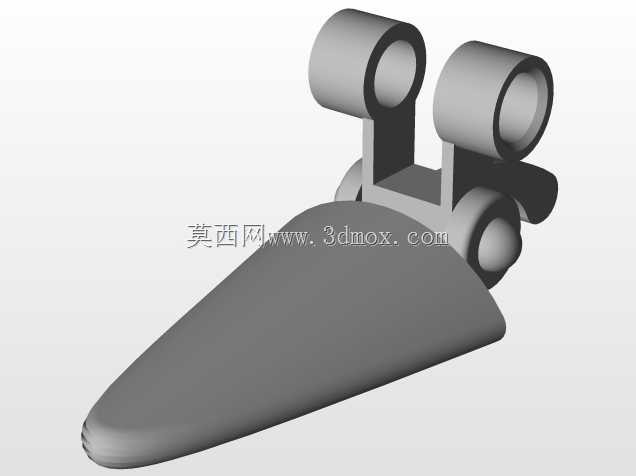

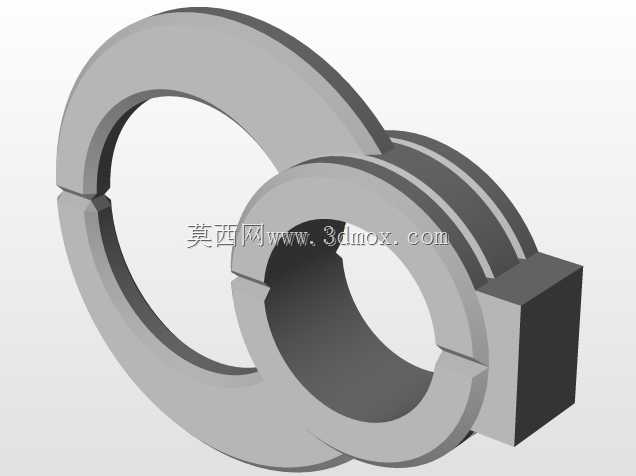

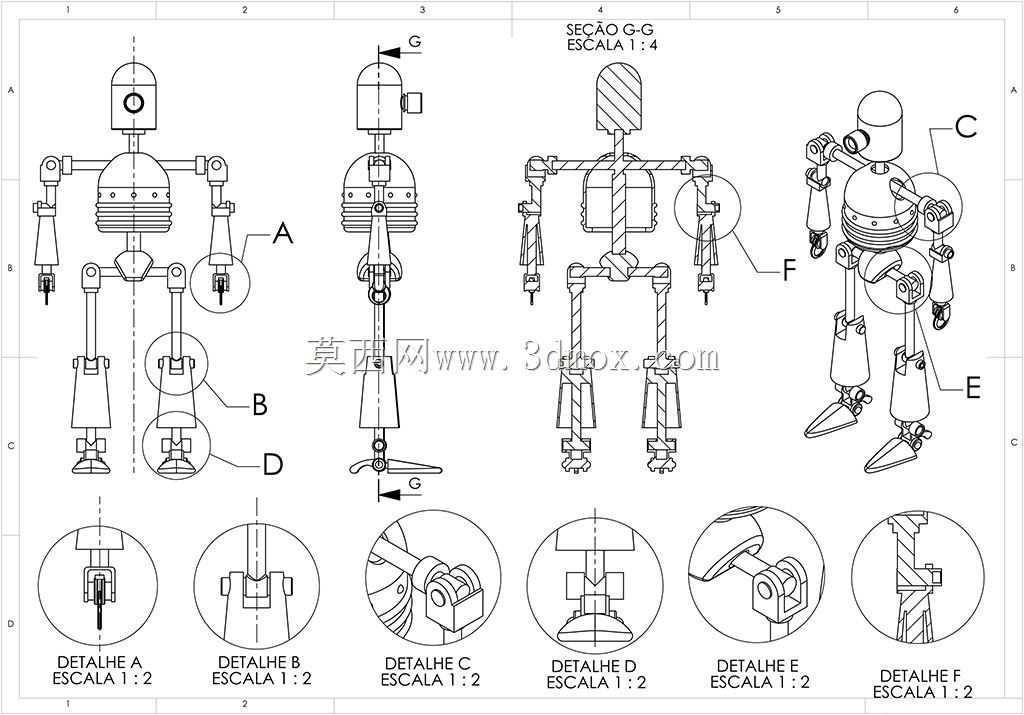

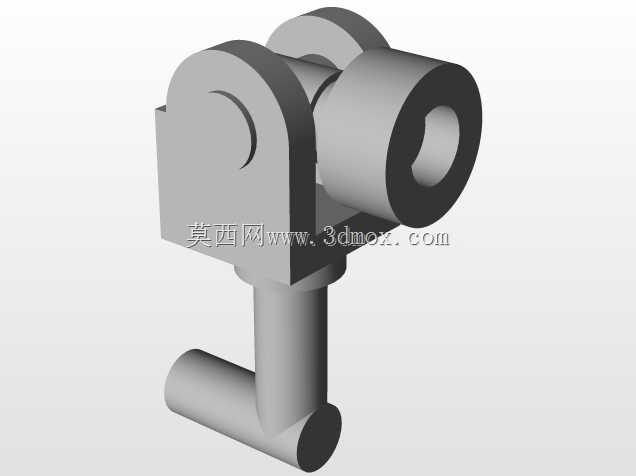

这套仿生关节结构的设计初衷，是面向水下探测、近岸浅海作业场景的小型仿生载体开发需求，整体采用类人潜水员的外形构型，通过多组可动关节实现类人动作的模拟，可搭载小型观测模块、轻量作业工具完成近岸礁石区探查、水下结构目视检测、养殖区巡检等常规潜水员作业任务，替代人员进入暗流复杂、能见度低的高危浅海水域，降低潜水作业的人员安全风险。从结构布局来看，整体躯干采用分段式密封舱设计，头部舱体预留观测传感器安装位，单目观测窗口的朝向可通过颈部关节实现小角度俯仰与水平转动，满足不同角度的观测需求；躯干上部为核心承载舱，可内置控制模块、动力供电单元，舱体间采用径向密封结构，满足浅水环境下的水密要求，避免内部元器件进水失效。四肢部分全部采用模块化关节设计，肩部关节采用球铰加限位结构，可实现上肢的前摆、外展、旋转动作，肘关节设置单自由度转动副，配合腕部的快换接口，可根据作业需求更换夹爪、采样刷、小型探测头等不同末端执行件；下肢部分的髋关节、膝关节、踝关节均设置对应转动自由度，踝部采用仿脚蹼的支撑结构，既可以在水底实现稳定站立，也可通过关节节律摆动实现水下推进，无需额外加装螺旋桨推进机构，减少水下缠绕风险。从设计细节来看，所有关节的转动副都预留了密封安装槽，可适配O型圈、旋转格莱圈等标准密封件，关节处的转动限位结构直接集成在构件本体上，无需额外加装限位块，减少整体零件数量；各部件的连接法兰都采用标准螺栓孔位布局，方便后期拆解维护与零件替换，躯干与四肢的连接位置都做了圆弧过渡处理，减少水下航行时的紊流阻力，降低动力损耗。安装边界方面，整体结构的各关节转动范围都做了明确的行程限制，避免动作过程中出现构件干涉，所有外露的紧固件都采用沉头设计，避免突出构件表面勾挂水下杂物、渔网等异物；下肢末端的支撑脚接触面做了防滑纹理设计，可在礁石、混凝土构筑物表面实现稳定站立，不会因为水流冲击出现滑移。整套结构的零件大多采用等壁厚设计，既可以通过3D打印快速制作原型验证，也可采用机加工方式制作金属材质的工程样机，适配不同开发阶段的验证需求，关节处的铰接孔都适配标准轴径的销轴与轴承，无需定制特殊规格的传动件，降低加工与采购成本。
