五级槽轮开式皮带传动结构设计

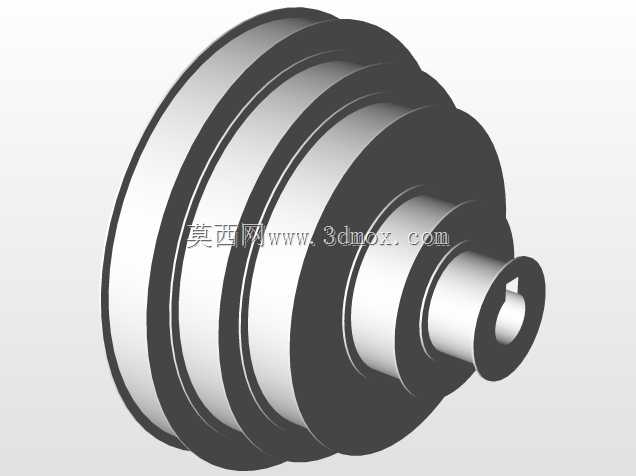

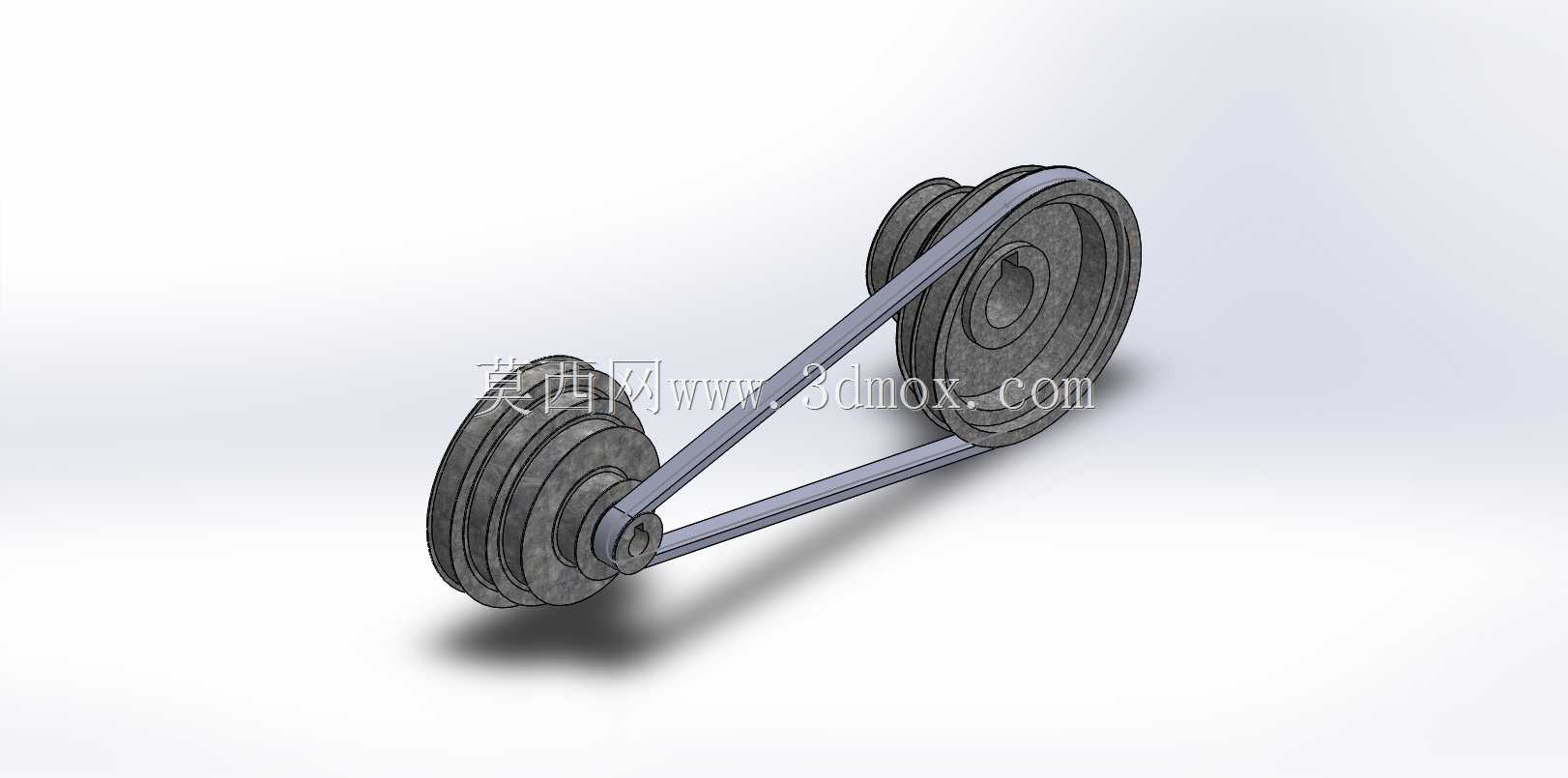

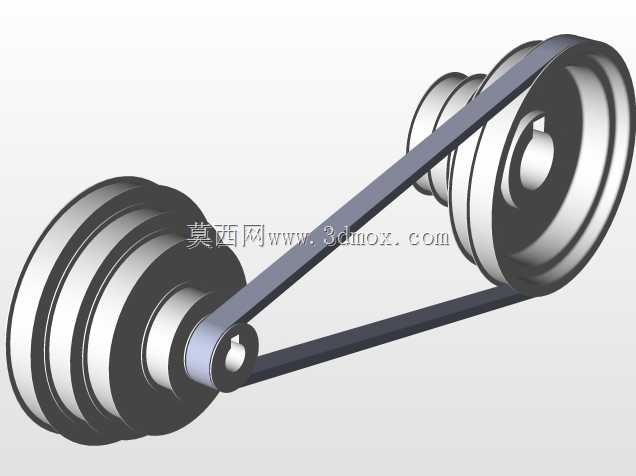

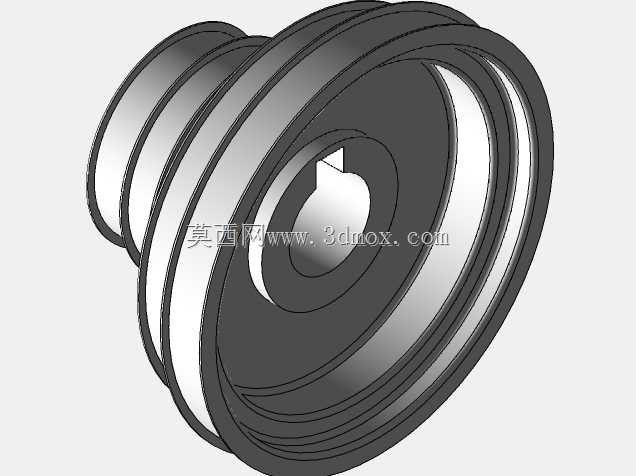

在常规中小型轻工设备、农用简易加工机具的动力传递环节中，开式皮带传动始终占据着不小的应用比重，这类传动结构不需要全封闭的护罩壳体，安装调试便捷，日常维护时只需检查皮带张紧度、磨损状态即可，对使用场景的洁净度要求远低于闭式齿轮传动，很适合部署在扬尘较多、运维条件有限的生产现场。这套五级带轮的开式皮带结构，核心是通过两组不同槽数的带轮配合，实现多档位的转速输出切换，相比单级带轮传动，它能覆盖更宽的传动比范围，不需要额外搭配变速齿轮箱就能满足不同工况下的输出转速需求，在小型台钻、简易木工车床、农副产品脱粒加工设备上都能见到同类结构的实际应用。从设计逻辑上看，这套结构优先考虑了传动的容错性，开式布局下皮带打滑本身就能起到过载保护的作用，当输出端负载突然超过额定阈值时，皮带会在带轮槽内发生小幅滑移，避免动力端的电机被堵转烧毁，这也是很多低载荷、冲击载荷波动大的设备优先选用这类结构的核心原因。带轮的轮槽采用了标准的V型槽设计，槽壁角度匹配常规三角带的楔角，能保证皮带嵌入后有足够的接触摩擦力，不会在传动过程中出现脱槽、跑偏的问题；五级槽的布局是沿着带轮轴向依次排布，不同直径的轮槽对应不同的传动比，切换转速时只需将皮带挪动到对应槽位，调整好两轴中心距保证皮带张紧力合适即可，不需要复杂的换挡操纵机构。安装边界上，这套结构对两轴的平行度有明确要求，安装时需要保证两组带轮的对应轮槽处于同一平面，偏差过大会加剧皮带的侧边磨损，缩短皮带使用寿命；两轴的中心距需要预留张紧调整的余量，通常预留行程不小于皮带总长的百分之三，方便后期皮带出现塑性伸长后重新张紧。带轮本身采用了辐板式结构，在保证轮体结构强度的前提下尽可能降低自重，减少高速转动时的不平衡量，轮孔位置预留了键槽安装位，能通过平键和传动轴实现周向固定，避免带轮和轴之间出现相对转动。实际使用中，这类开式结构的皮带外露部分需要注意避开尖锐边角，防止运转过程中剐蹭到其他构件损伤皮带，同时定期清理轮槽内积存的粉尘碎屑，避免杂物嵌入槽内导致皮带和轮槽贴合不实，出现传动效率下降、异响抖动等问题。相比交叉带传动结构，开式皮带的传动路径更直接，皮带的弯折扭转幅度更小，相同工况下皮带的疲劳寿命更长，只是传动转向和动力输入轴保持一致，不需要反向输出的场景下，开式布局的综合实用性更强。
