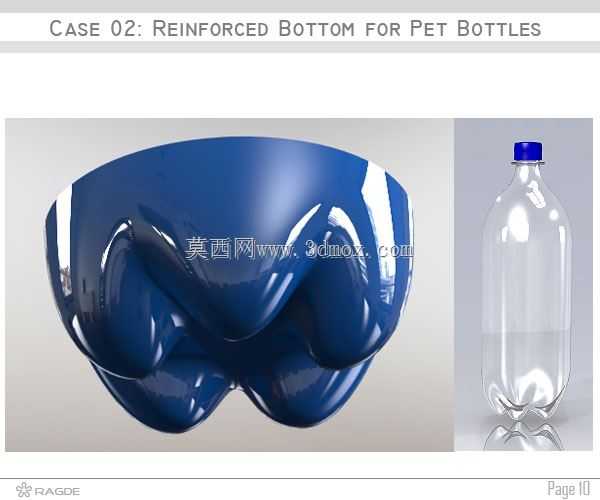

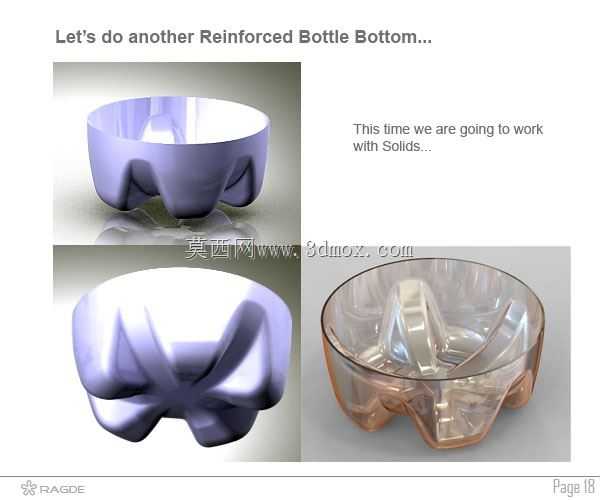

PET瓶底加强筋结构三维设计方案

日常接触的碳酸饮料、瓶装饮用水、果汁饮品所使用的PET吹塑瓶，底部的异形加强结构是整个容器设计的核心难点，很多刚接触包装结构设计的工程师容易忽略瓶底的力学承载逻辑，直接照搬现有瓶型做曲面，往往会出现灌装后底部鼓凸、跌落开裂、堆码失稳的问题。

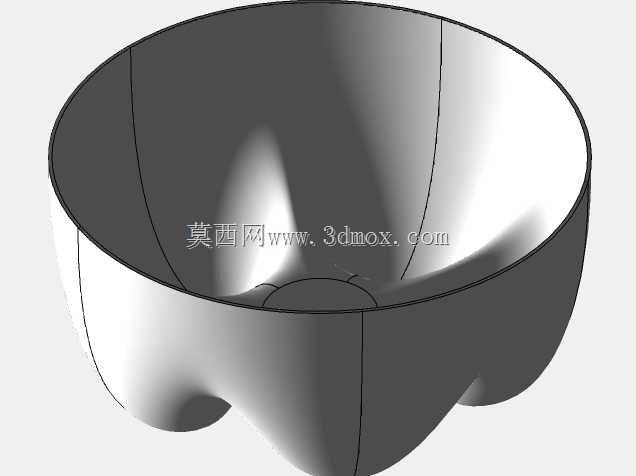

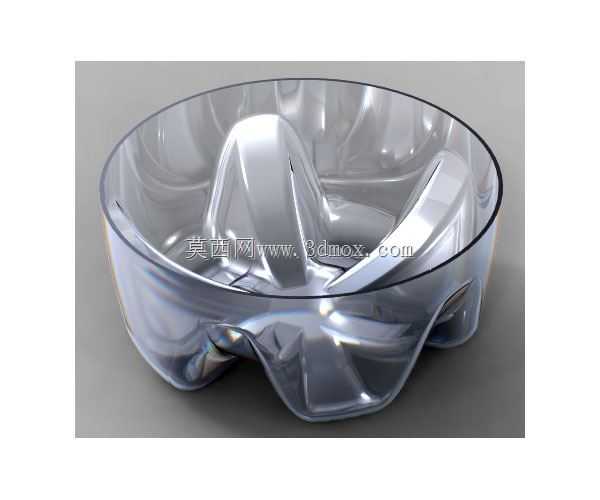

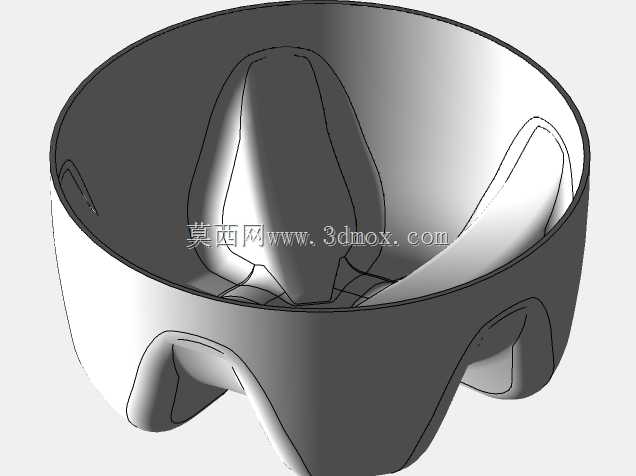

做这个瓶底结构设计的时候，首先要锚定实际生产和使用的全场景边界：吹塑成型环节，瓶底的曲面弧度要适配吹塑模的模腔排气结构，不能出现曲率突变导致的料厚分布不均，尤其是五个花瓣状的凹陷加强位，要保证熔融型坯在高压吹气时能均匀贴模，避免局部料厚过薄导致的应力集中；灌装环节，含气饮品的内部充装压力通常在0.3-0.5MPa区间，加上高温灌装时的热胀应力，瓶底如果是平面结构，会直接向外鼓出导致瓶子无法直立，而多瓣式内凹的加强结构，能通过曲面的形变把内部压力分散到整个底部支撑环上，不会出现局部应力超限的问题。

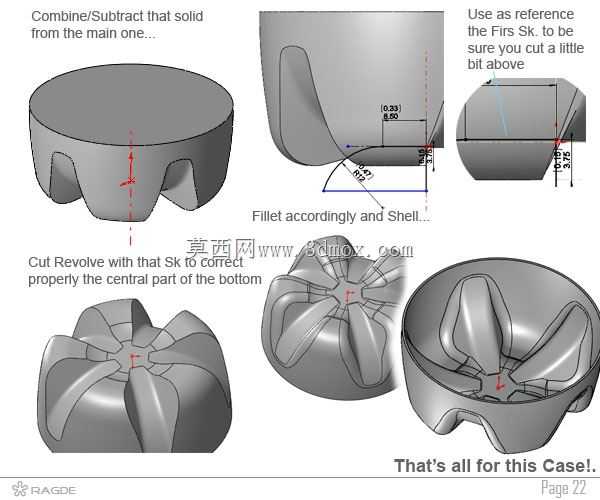

从结构尺寸的边界来看，常规500ml容量PET瓶的瓶底支撑环直径通常控制在62-65mm之间，内凹深度不超过18mm，这个尺寸边界既能保证吹塑时的料流填充顺畅，也能匹配现有灌装线的星轮卡位、输送带定位块的通用尺寸，不需要对现有产线做额外改造。设计时要注意每个加强瓣的过渡圆角不能小于R3，过小的圆角会在吹塑冷却后产生残余应力，低温环境下跌落时很容易从圆角位置开裂；支撑环的平面度要控制在0.3mm以内，不然瓶子在高速输送时容易出现卡瓶、倒瓶的问题。

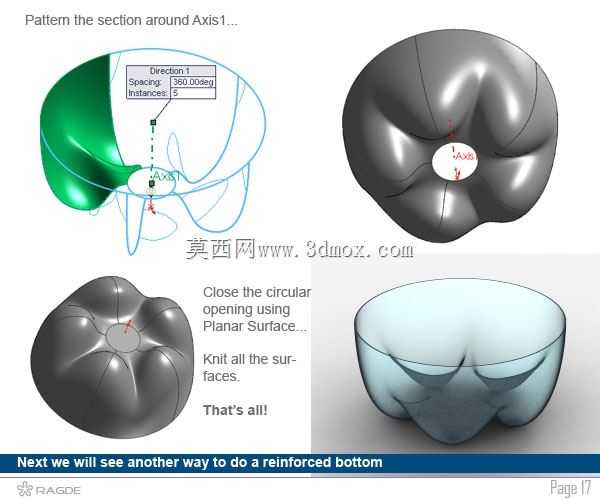

很多新手建模时容易把瓶底的内凹曲面做的过于突兀，忽略了和瓶身直壁段的过渡衔接，实际上瓶身到底部的过渡段要做12-15mm的渐变圆弧，把垂直方向的堆码载荷平滑传递到支撑环上，堆码测试时整托1.2米高度的瓶装水堆垛，底层瓶子承受的静载荷超过200N，过渡段的曲率设计不合理的话，很容易出现瓶身弯折、瓶底塌陷的情况。另外针对含气饮品的瓶底，还要考虑内压作用下的蠕变问题，加强筋的分布要做等距对称设计，保证每个方向的结构刚度一致，避免长期存放后瓶底出现偏斜导致站立不稳。建模时要注意曲面的G2连续，不光是为了外观顺滑，更重要的是保证吹塑成型时的料厚均匀，不会出现局部薄厚差超过0.2mm的情况，毕竟PET瓶的克重控制直接关系到包材成本，合理的曲面设计能在保证结构强度的前提下把瓶底克重降低8%左右，对于年产能几十亿瓶的饮品企业来说，这部分的成本节约是非常可观的。还要考虑用户的实际使用体验，瓶底的凹陷结构不能形成容易积水的死角，不然冰箱冷藏后拿出的瓶子，冷凝水积在凹陷处会弄湿桌面，每个加强瓣之间要设计微小的导流斜面，让积水能顺着支撑环的缝隙流出。
