动量守恒演示牛顿摆结构设计

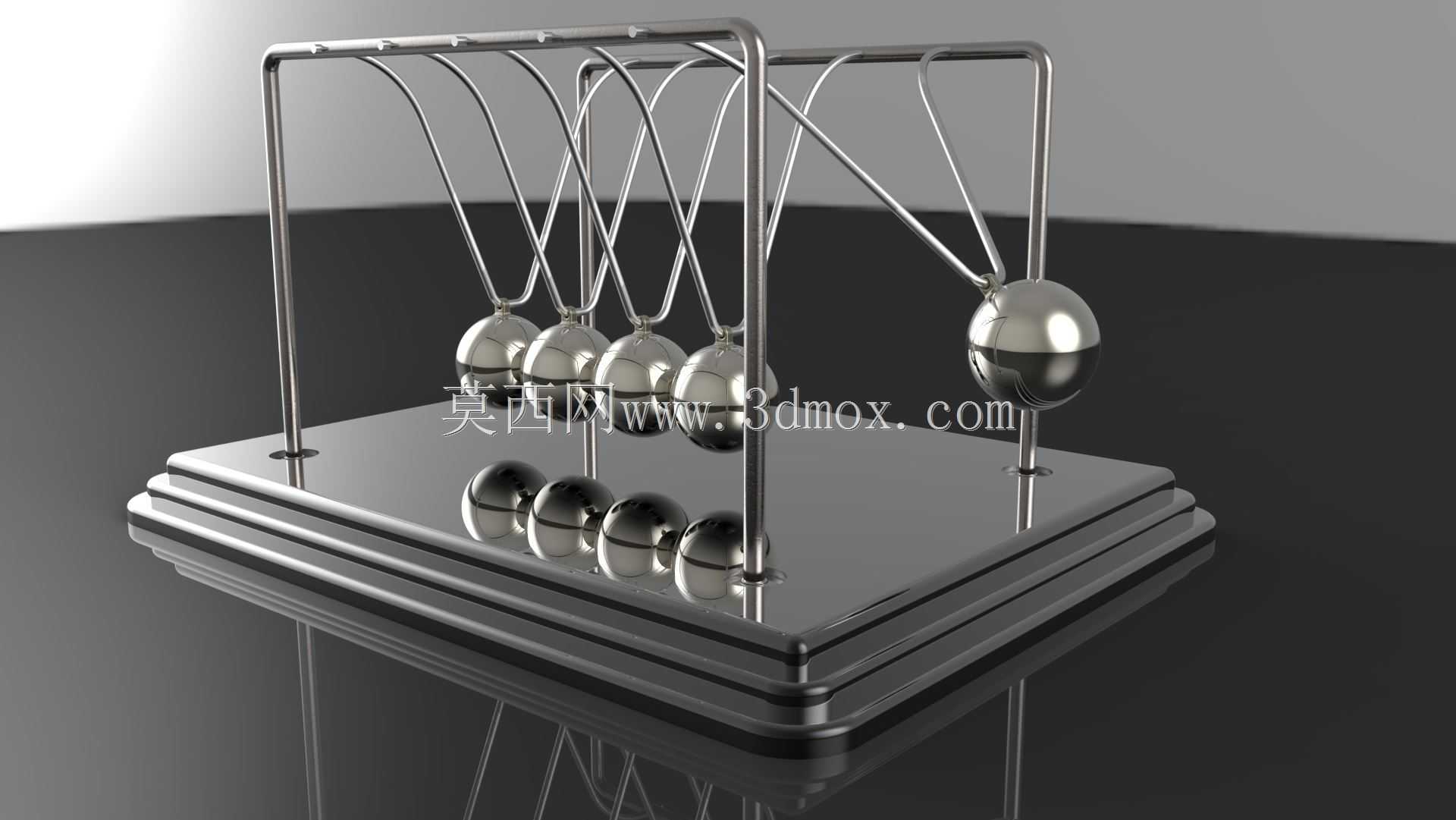

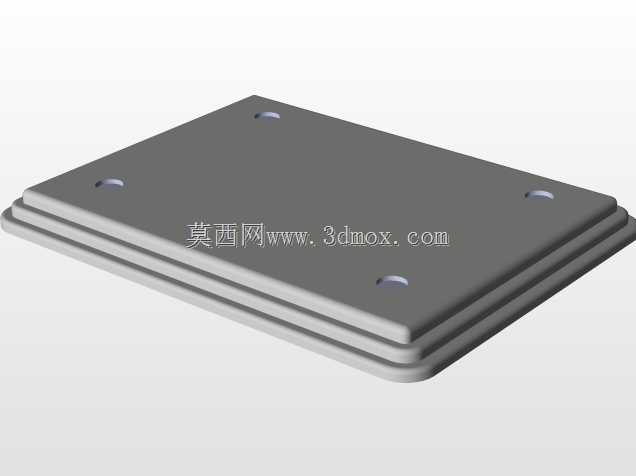

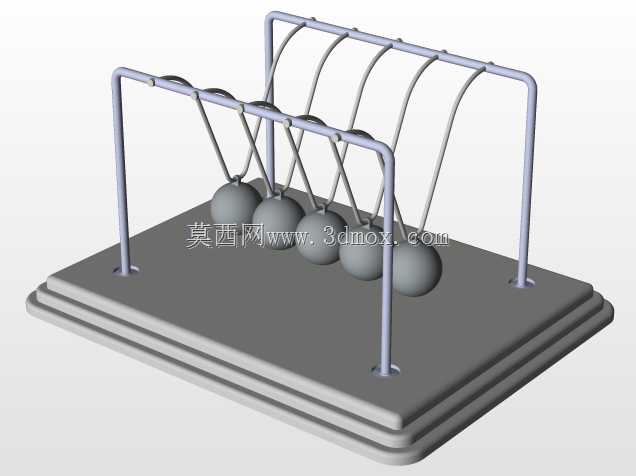

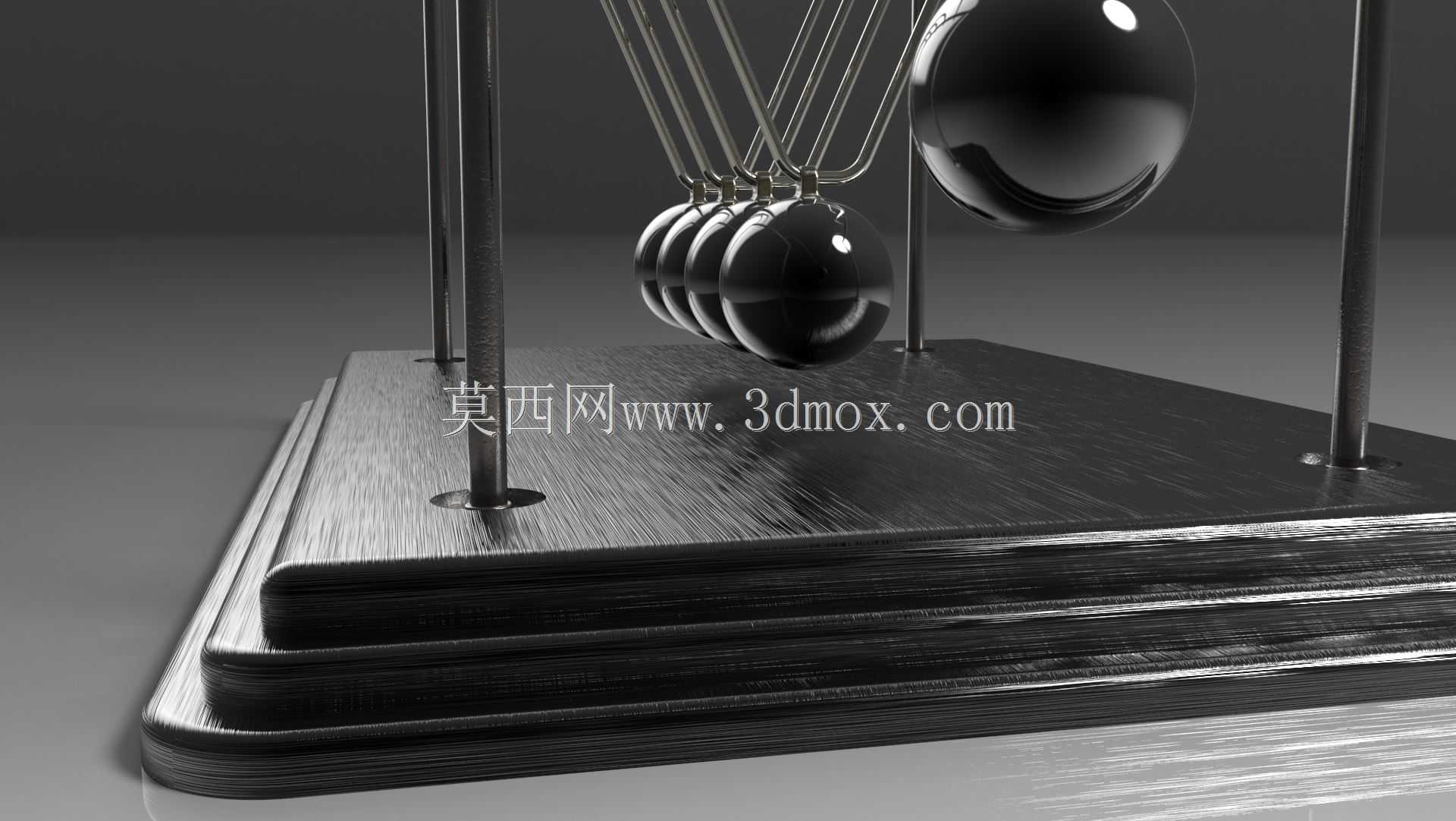

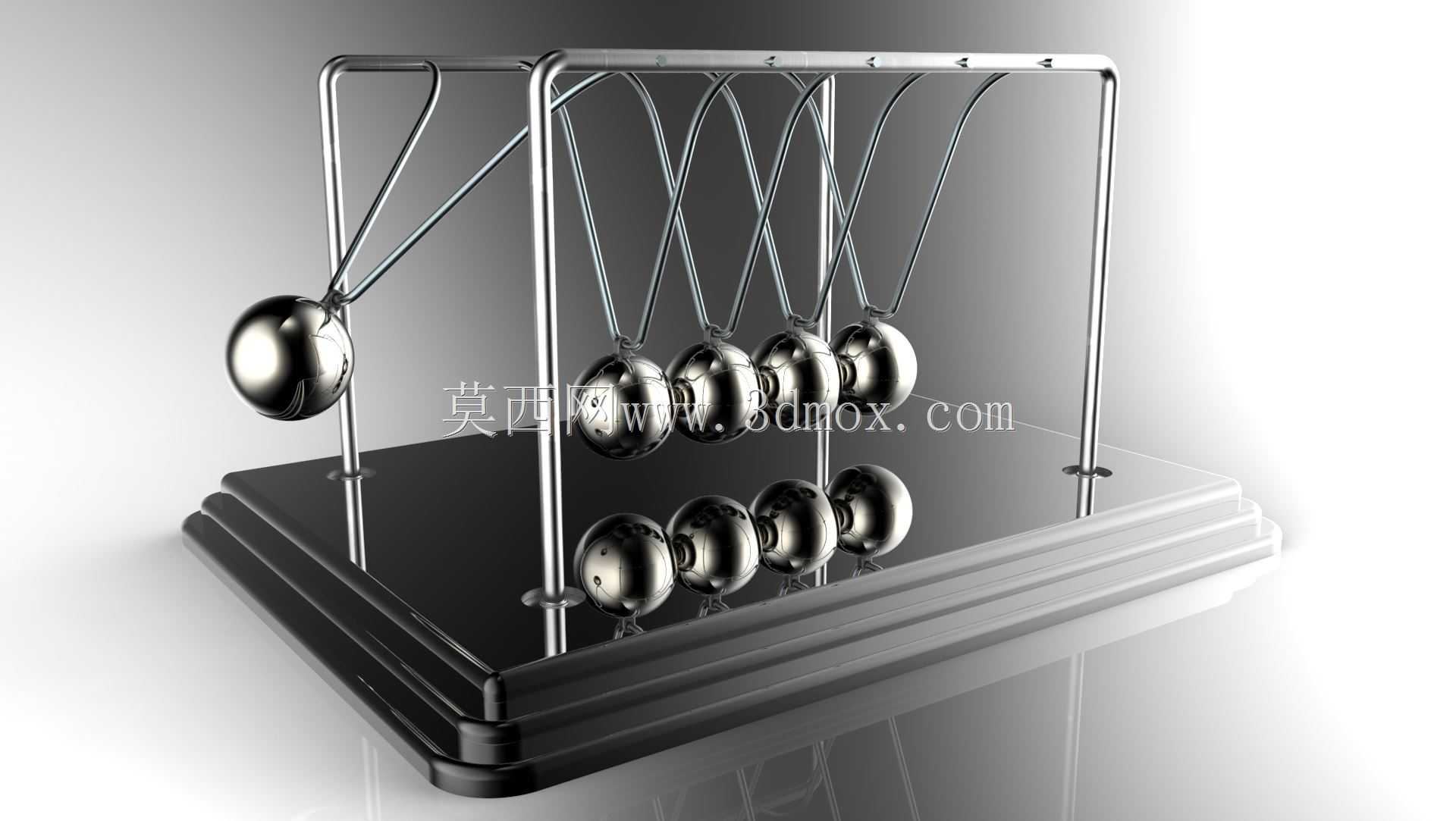

这款牛顿摆的结构设计围绕经典碰撞力学演示需求展开，核心功能是直观展示弹性碰撞过程中的动量传递与能量守恒规律，常被应用于物理教学实验室、科普展厅、办公桌面科普陈设等场景，帮助观察者快速理解刚体弹性碰撞的基本力学特性。整体结构采用框架式支撑设计，底部为厚重的矩形配重底座，底座边缘做阶梯式收边处理，既能够降低整体结构重心，避免摆球摆动过程中出现框架侧翻问题，也预留了足够的桌面安装接触面，无需额外固定件即可平稳放置在水平台面上。两侧垂直支撑立柱采用等径金属圆管加工，立柱顶端连接水平横梁，横梁上对应每个摆球的悬挂位置加工有精准定位的悬挂点，确保每根悬挂吊线的长度完全一致，所有摆球静止时球心处于同一水平高度，相邻摆球的球面刚好贴合无间隙，这一设计是保证碰撞过程动量精准传递的核心前提。摆球采用等质量等直径的实心金属球体加工，球面做高光抛光处理，既能够降低空气阻力对摆动过程的能量损耗影响，也可以通过球面反光清晰观察摆球的运动状态。每颗摆球通过两根对称分布的细金属吊线悬挂在横梁上，双吊线结构能够约束摆球的摆动轨迹，确保摆球始终在同一垂直平面内运动，避免出现摆球侧向偏移、碰撞错位的问题。从安装边界来看，整体结构的横向宽度由摆球数量与单球直径决定，纵向深度由吊线长度对应的摆动行程决定，设计时需要预留足够的摆动空间，避免两侧摆球抬升时触碰周边障碍物。吊线的长度参数经过反复校核，确保摆球的摆动周期一致，碰撞过程中不会出现运动干涉。在实际使用过程中，拉起一侧任意数量的摆球释放后，碰撞产生的冲量会通过中间静止的摆球依次传递到对侧对应数量的摆球上，被弹出的摆球摆动幅度与初始拉起的摆球高度基本一致，直观呈现弹性碰撞中动量与动能的传递规律。结构设计时充分考虑了长期使用的稳定性，底座配重占整体重量的六成以上，能够抵消摆球摆动时产生的往复冲击力，连接位置均采用刚性连接方式，避免长期使用后出现连接松动、吊线长度不一致导致的碰撞偏差问题，摆球与吊线的连接点做隐藏式处理，不会破坏球面的完整性，也不会在碰撞过程中产生额外的能量损耗。
