履带式移动机器人承载平台结构设计

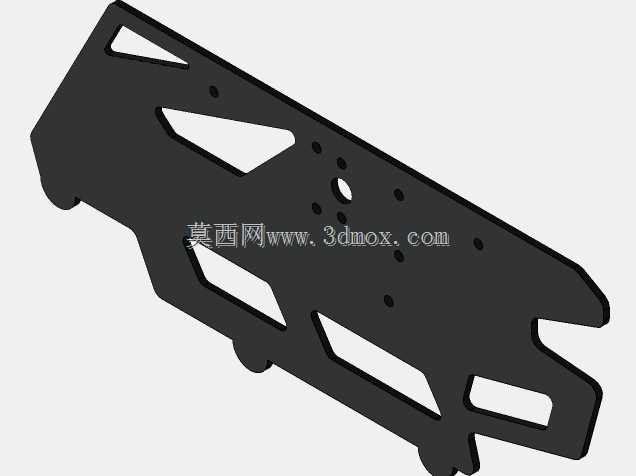

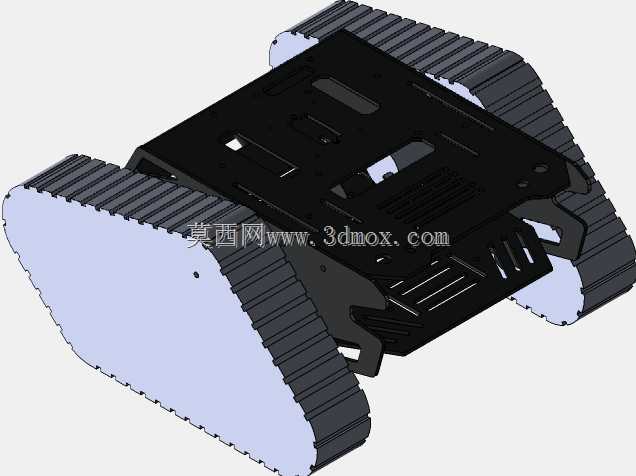

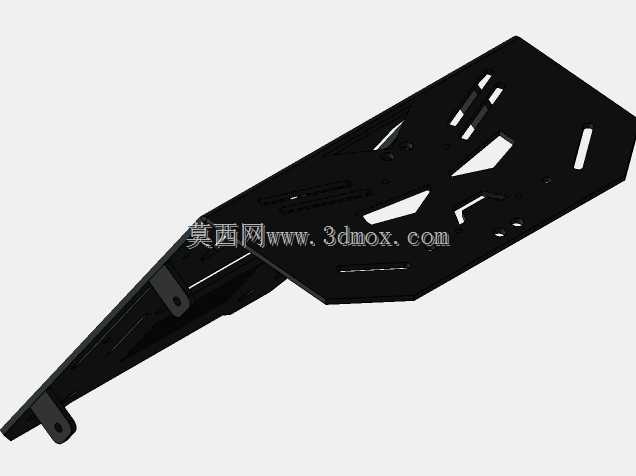

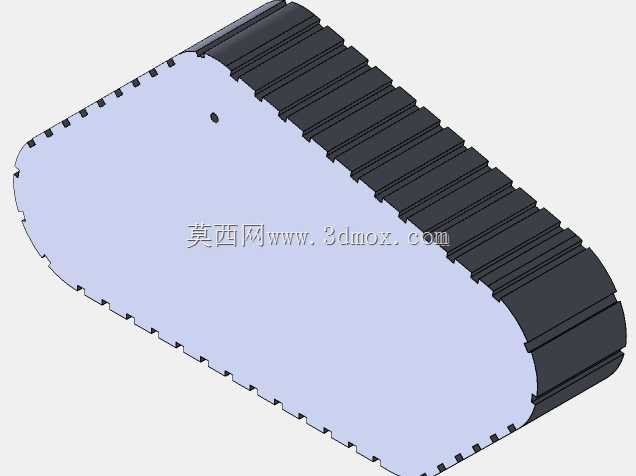

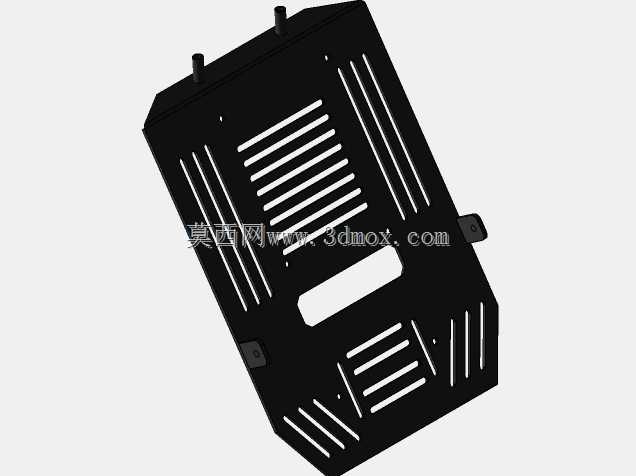

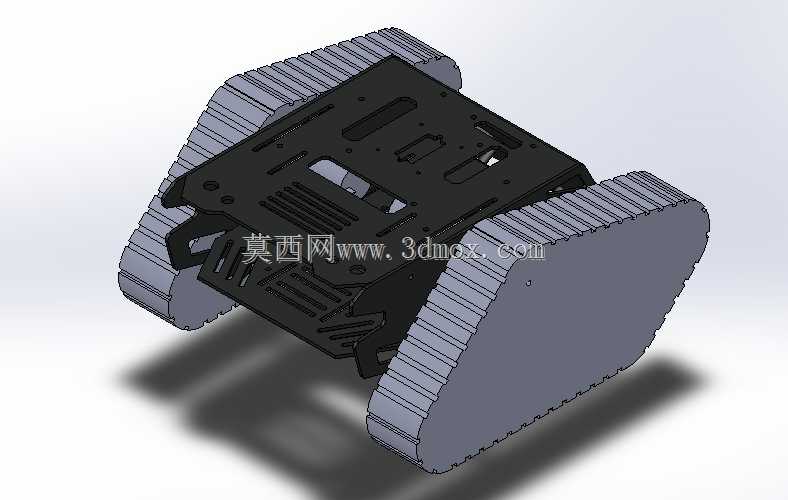

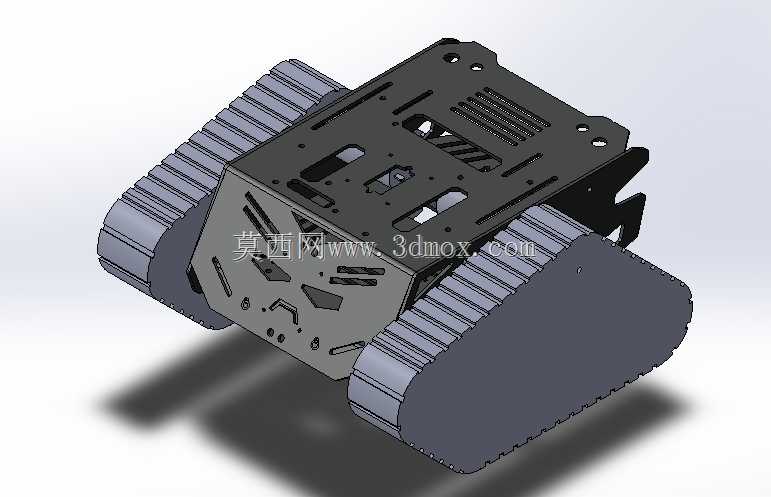

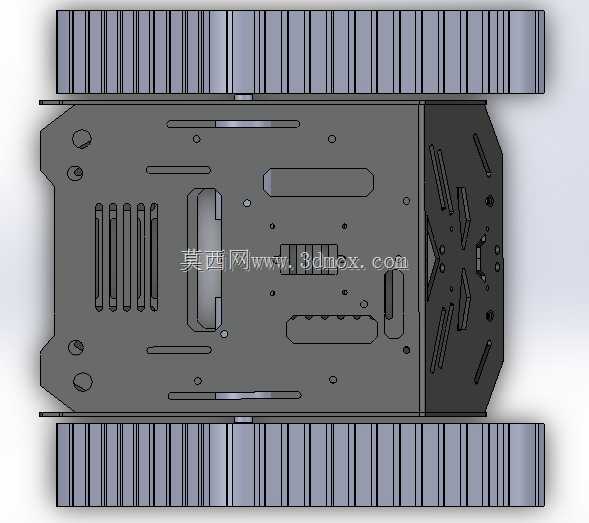

这款履带式移动承载平台，主要面向创客二次开发、小型巡检作业、教学实验演示等场景使用，可作为各类小型功能模块的搭载基座，适配室内外平整硬质路面、轻度非铺装路面的移动作业需求。从结构设计逻辑来看，整体采用上下分层的板件拼接架构，上层主安装板预留了多组不同规格的安装孔位与镂空槽，既可以直接固定主控板、传感器支架、电池模组等常规组件，也能根据拓展需求加装机械臂、云台、采样模块等外接功能部件，孔位排布避开了下层行走机构的运动干涉区域，安装时无需额外做避让校核。两侧履带行走单元采用对称式布局，履带轮组的张紧结构集成在侧板内侧，日常维护时只需拆卸侧部固定件即可调整履带张紧度，不需要拆解整个上层承载结构，降低了后期运维的拆装工作量。平台的整体外形尺寸控制在小型桌面级设备范畴，长宽尺寸适配常规的实验台操作空间，高度方向预留了足够的下层传动组件安装空间，同时不会因为重心过高导致爬坡、越障时出现倾翻风险，履带接地长度经过匹配计算，在承载额定负载时接地比压处于较低区间，不会在硬质铺装路面留下压痕，也能在轻度草地、碎石路面获得足够的抓地力。结构细节上，上层板件的镂空设计一方面是为了减轻整体自重，提升续航表现，另一方面也为电控组件的走线预留了穿线空间，所有线缆可以通过镂空槽规整布置在上下板之间的夹层内，避免外露线缆被履带卷入或者在移动过程中被障碍物剐蹭。侧板与上下板的连接采用嵌入式定位加紧固件固定的方式，装配时不需要复杂的工装定位，普通内六角工具即可完成整机组装，拼接位置的公差经过匹配设计，装配后不会出现板件错位、履带跑偏的问题。从实际使用角度出发，这款平台的承载边界经过校核，上层安装面的负载均匀分布时可满足常规小型功能组件的搭载需求，重心位置设计在履带接地中心的偏前区域，爬坡时重心投影始终落在接地面积范围内，可适配一定角度的坡道通行需求，越障高度匹配小型履带结构的常规通过能力，可应对日常实验、巡检场景下的小尺寸障碍物。行走机构的驱动轮与负重轮采用耐磨材质设计，长时间运行不会出现过度磨损导致的传动间隙过大问题，履带的齿形与驱动轮齿槽完全匹配，传动过程中不会出现跳齿、打滑的情况，保证移动过程中的位置控制精度，适配需要精准走行的作业场景。
