带夹爪轮式移动竞赛作业机器人结构

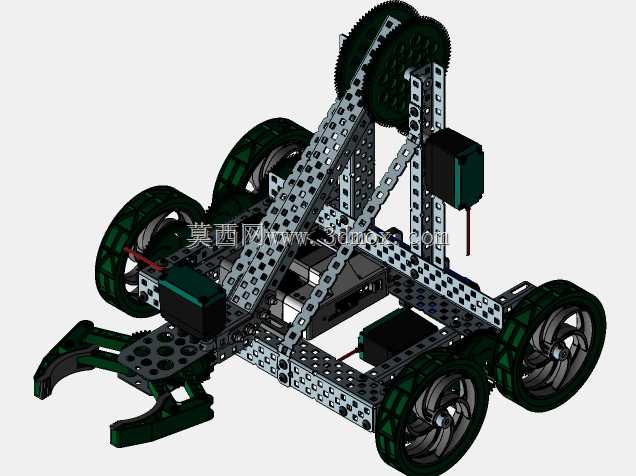

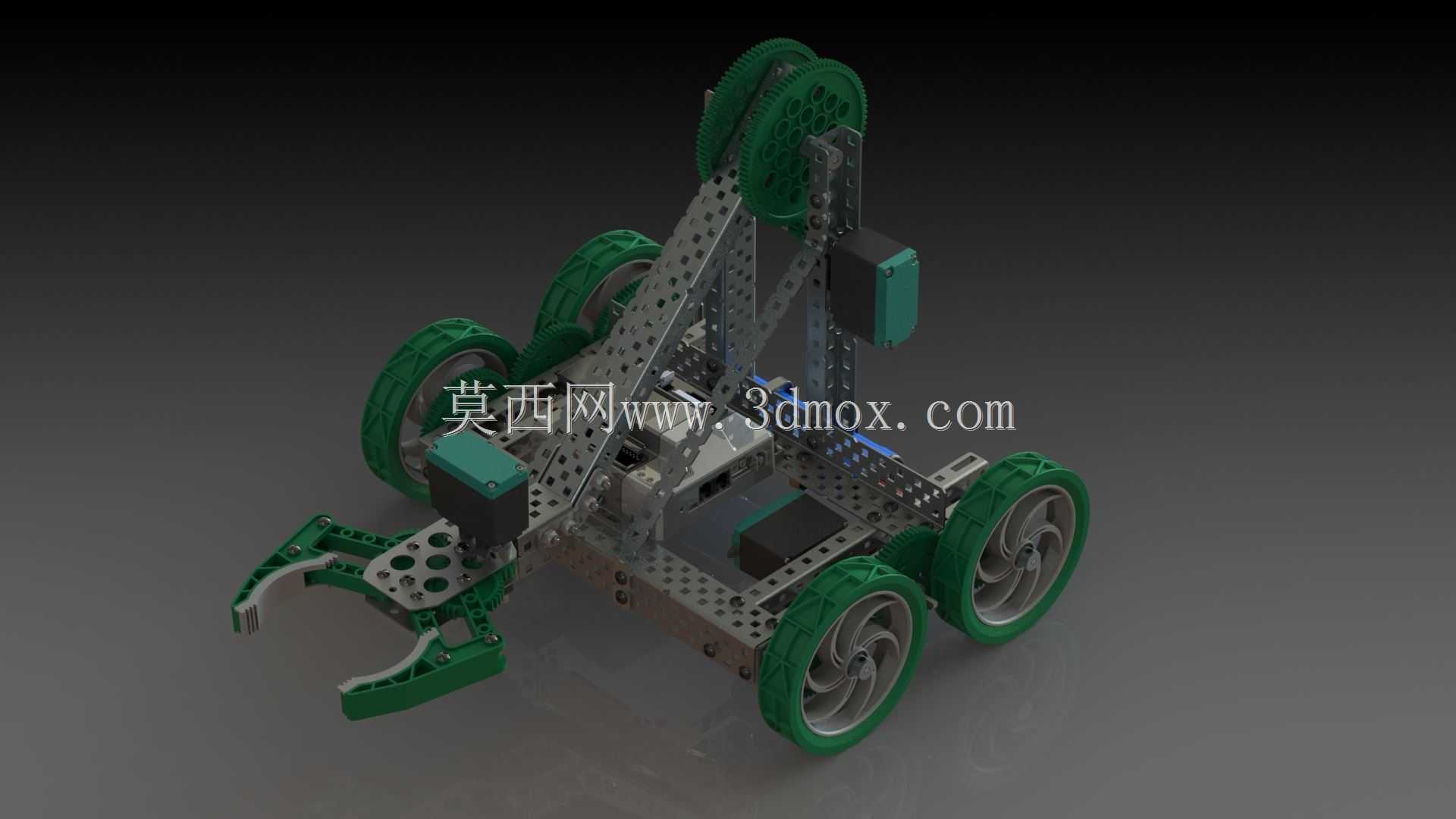

该轮式夹爪作业装置主要面向青少年工程实践竞赛、机械结构教学实训场景，可完成场地内轻质物料的抓取、转运、堆叠放置类任务，也可作为移动操作机械结构的验证载体，用于测试小型轮式底盘的越障性能、夹爪的夹持适配性。整体采用多孔铝型材搭建主体框架，型材上的等距安装孔可实现各部件的快速位置调整，无需额外定制连接支架，适配竞赛场景下的快速改装、参数迭代需求。行走部分采用四轮独立布局，大直径橡胶轮搭配轮毂加强筋结构，轮面纹路可提升与场地垫、硬质地面的摩擦力，底盘离地间隙预留充足，可通过常规竞赛场地内的低矮障碍、坡度坡面，轮组安装座预留了调节槽位，可根据负载情况调整轮距与轴距，改变整车的转弯半径与行驶稳定性。前端执行机构为平行夹爪结构，夹爪指面做了防滑齿形设计，可适配不同外形的柱状、块状物料夹持，夹爪开合行程覆盖常规竞赛用物料的尺寸范围，夹爪与抬升臂采用铰接连接，抬升臂通过齿轮组传递动力，可实现夹爪的抬升、下放动作，抬升行程满足物料堆叠的高度需求，齿轮啮合处预留了侧隙调整空间，可避免加工误差导致的卡滞、传动异响问题。动力部分的执行元件均布置在底盘重心附近位置，降低整车重心高度，避免急停、转向时出现侧翻，线缆沿型材内侧的走线槽布置，避免运动过程中夹线、磨线。设计过程中优先考虑了结构的可拆装性，所有连接均采用标准紧固件，无需专用工具即可完成部件更换，各运动副的限位位置均做了硬限位设计，避免超程导致的结构损坏，夹爪的夹持力可通过动力输出参数调整，避免夹损易碎物料。整车安装边界控制在常规竞赛设备的尺寸限制范围内，外伸部件均做了圆角处理，无尖锐突出结构，满足实训、竞赛场景的安全要求，底盘预留了扩展安装位，可后续加装传感器、辅助执行机构，拓展更多作业功能。
