小型移动式混凝土搅拌设备结构设计

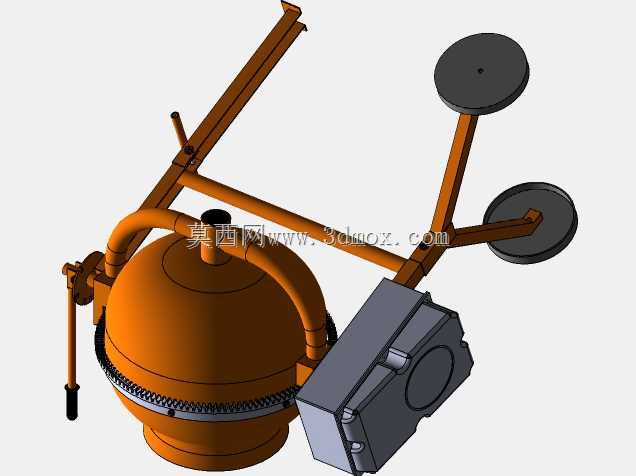

这款小型移动式搅拌设备的三维结构，完全贴合零散工地、家装施工、乡村自建房这类小体量作业场景的使用需求，区别于大型商混站的固定式搅拌设备，它的核心设计逻辑就是兼顾小容量拌合需求与转场灵活性，解决大型搅拌设备无法覆盖的零散拌合痛点。从结构布局来看，搅拌滚筒采用前倾式安装角度，这个角度是经过反复校核的，既能够保证拌合过程中物料不会从进料口溢出，又能在卸料时通过调整滚筒倾角快速完成出料，不需要额外设置复杂的卸料机构，大幅简化了整体结构。滚筒的驱动单元布置在滚筒侧后方，采用直连传动的结构，减少了中间传动环节的功率损耗，同时也避免了皮带传动在工地多尘环境下容易打滑、磨损过快的问题。支撑机架采用管式焊接结构，在保证整体结构强度的前提下尽可能降低自重，机架下方的两个行走轮采用窄幅实心轮设计，既能够在工地不平整的泥土地面顺利推行，也不会因为轮宽过大导致转场时卡滞，机架前端的支撑腿在作业时可以放下，抵消搅拌过程中滚筒转动带来的振动，保证设备运行时的稳定性，不需要额外打地脚固定，真正做到随停随用。操作手柄设置在滚筒侧上方，操作人员站在设备侧面就可以完成滚筒倾角调整、启停控制的全部操作，不需要靠近转动的滚筒部位，符合工地作业的安全防护要求。进料口的喇叭形导料结构，能够减少上料时物料撒漏的情况，适配人工铁锹上料、小型手推车倒料两种常见的小工地作业上料方式。从安装边界来看，设备整体宽度控制在0.8米以内，长度不超过1.5米，高度在1.2米左右，能够顺利通过普通住宅的入户门、施工电梯的狭窄通道，甚至可以在室内装修作业场景中使用，不会因为尺寸过大受限于作业空间。滚筒内部的搅拌叶片采用螺旋式排布，正转时可以不断翻搅筒内的混凝土、砂浆物料，让水泥、骨料、水充分混合均匀，反转时叶片可以顺着螺旋方向将拌合好的物料快速推出筒外，整个拌合循环的时间控制在3到5分钟每批次，单批次拌合量刚好匹配小体量施工的用料节奏，不会出现一次拌合过多导致物料初凝浪费的情况。整个设备的结构没有冗余设计，所有受力部位的管径、壁厚都经过载荷校核，既不会因为强度不足导致作业时机架变形，也不会因为过度设计增加不必要的自重，方便单人短距离转场挪动。在日常维护层面，驱动单元的外壳采用密封结构，能够阻挡工地的水泥粉尘、溅出的拌合水进入传动部件，延长设备的无故障运行周期，所有转动铰接点都预留了注油位置，日常保养只需要定期加注润滑脂即可，不需要复杂的维护操作，非常适合工地作业人员自行完成日常维保。
