手摇式金属封闭变速箱三维结构设计

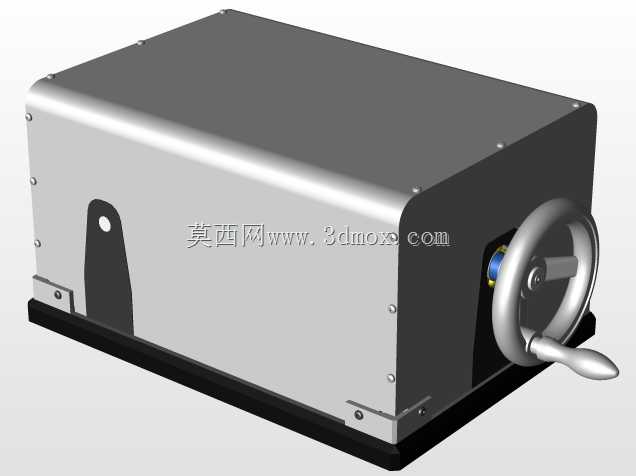

这款手摇驱动的变速箱结构，常配套在小型试验台、手动进给工装、教学演示设备以及无动力源的野外作业小型机具上，作为动力传递与转速转矩转换的核心部件使用。从结构设计来看，整体采用封闭箱式金属壳体，壳体通过侧边与边角的紧固件拼接成型，既保证了箱体的结构刚性，也能为内部传动组件提供密闭防护，避免作业过程中粉尘、碎屑侵入传动啮合区域，同时可储存润滑介质，降低传动副的磨损速率。侧面伸出的手轮带握持手柄，操作时可通过摇动手轮输入动力，手轮与输入轴的连接位置设置了轴端定位结构，保证动力输入的同轴度，避免手摇过程中出现轴系窜动。箱体底部设置了一体化的安装底座，底座上预留了安装固定的孔位，安装时可通过螺栓将整个变速箱固定在设备机架的对应安装面上，安装边界需预留出手轮操作的空间，避免周边结构件干涉手摇操作的行程，同时要保证输入输出轴的同轴度符合装配要求，避免额外的轴系负载。设计过程中优先考虑了手动操作的人机工程特性，手轮的直径与手柄长度匹配普通人手部操作的施力范围，降低长时间操作的疲劳感，壳体的边角做了圆弧过渡处理，避免安装调试过程中尖锐边角造成磕碰划伤。内部传动结构可根据实际输出转速转矩需求匹配不同的齿轮啮合组合，实现不同的传动比输出，满足不同工况下的转速转换、转矩放大需求，封闭的壳体结构也能降低传动过程中的噪音外泄，适配教学演示、实验室环境等对噪音有一定要求的使用场景。在装配逻辑上，壳体采用分体拼接结构，方便后期打开箱体对内部齿轮、轴系、轴承等部件进行检修维护，紧固件的排布均匀，保证箱体结合面的密封压力一致，避免润滑介质渗漏。这类手动变速箱不需要外接动力源，依靠人力输入即可完成动力传递与参数转换，在无供电场景、需要精细手动调节进给量的设备上应用广泛，设计时充分考虑了手动操作的施力特性、安装固定的便捷性以及后期维护的便利性，整体结构紧凑，占用安装空间小，可直接集成在各类小型设备的传动链路中，不需要额外设计复杂的安装支架即可完成装配。
