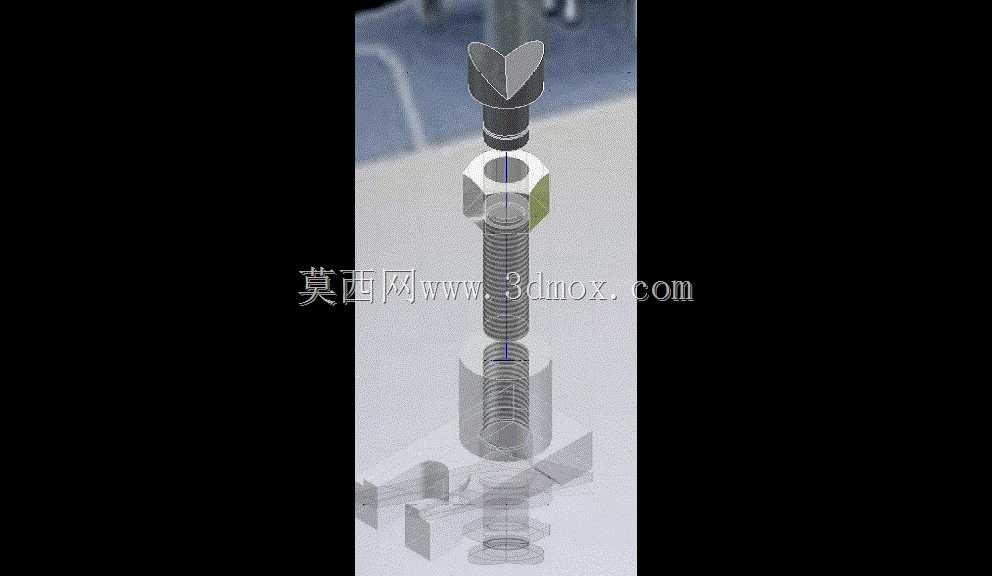

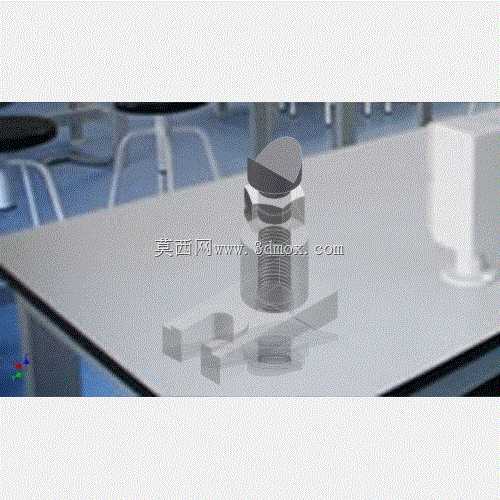

可调节式轴类支撑固定组件结构设计

在各类传动设备、输送线体以及非标工装的搭建场景中，轴类零件的支撑固定一直是影响设备运行稳定性的关键环节，常规固定式轴座往往无法适配现场安装时的位置偏差、轴系高度调整需求，一旦安装基面存在加工误差，或是后续运维需要调整轴的中心高，就需要重新加工支座或是加装垫片，不仅增加现场装配的工作量，也会带来额外的装配累积误差。这款可调轴支架正是针对这类现场痛点设计，核心功能是实现轴类零件的夹持固定与位置微调，可广泛应用在轻型输送带张紧轴支撑、小型传动机构输出轴定位、工装夹具导向轴固定等场景，适配直径在常规小尺寸区间的光轴、螺纹轴类零件的安装需求。从结构设计逻辑来看，这款支架采用分体式夹持结构，下半部分为带安装孔的基座，上半部分为可调压块，通过螺纹紧固件实现夹持力的调节，区别于传统顶丝固定的轴座，这种环抱式夹持的受力更均匀，不会在轴表面形成顶丝压痕，也能避免长期运行后顶丝松动导致的轴窜动问题。支架的调节功能通过基座上的可调连接结构实现，可在一定范围内调整轴的安装高度与水平偏移量，补偿安装基面的平面度误差、机架焊接后的形位公差，不需要额外加工调整垫片，装配时只需要先将基座固定在安装面，穿入轴件后调整到目标位置，再锁紧夹持螺栓与调节紧固件即可完成安装，大幅降低现场装配的调试难度。从安装边界来看，这款支架的基座安装孔采用长圆孔设计，可适配一定范围内的安装孔距偏差，不需要在机架上重新打孔，整体外形紧凑，不会占用过多的安装空间，在空间受限的小型设备内部也能完成布置。夹持部位的内孔做了适配不同轴径的结构设计，可通过更换不同厚度的调节垫片适配小范围的轴径差异，减少备件的种类。在实际使用场景中，这类可调轴支架常被用在食品输送线的从动辊支撑、小型包装设备的导轴固定、自动化检测设备的探针轴导向等位置，相比固定式轴座，它的调试容错率更高，后续运维时如果出现传动带磨损松弛的情况，不需要拆卸整个支座，只需要松开紧固件调整轴的位置就能重新张紧传动带，减少设备停机维护的时间。设计过程中充分考虑了受力情况，夹持部位的壁厚做了加强处理，在承受常规径向载荷时不会出现夹持变形，紧固件选用标准公制螺纹，方便现场更换标准件，基座底部做了防滑纹理设计，锁紧后不会因为设备运行的振动出现位置滑移。
