7/16-32UNF统一螺纹圆板牙结构设计

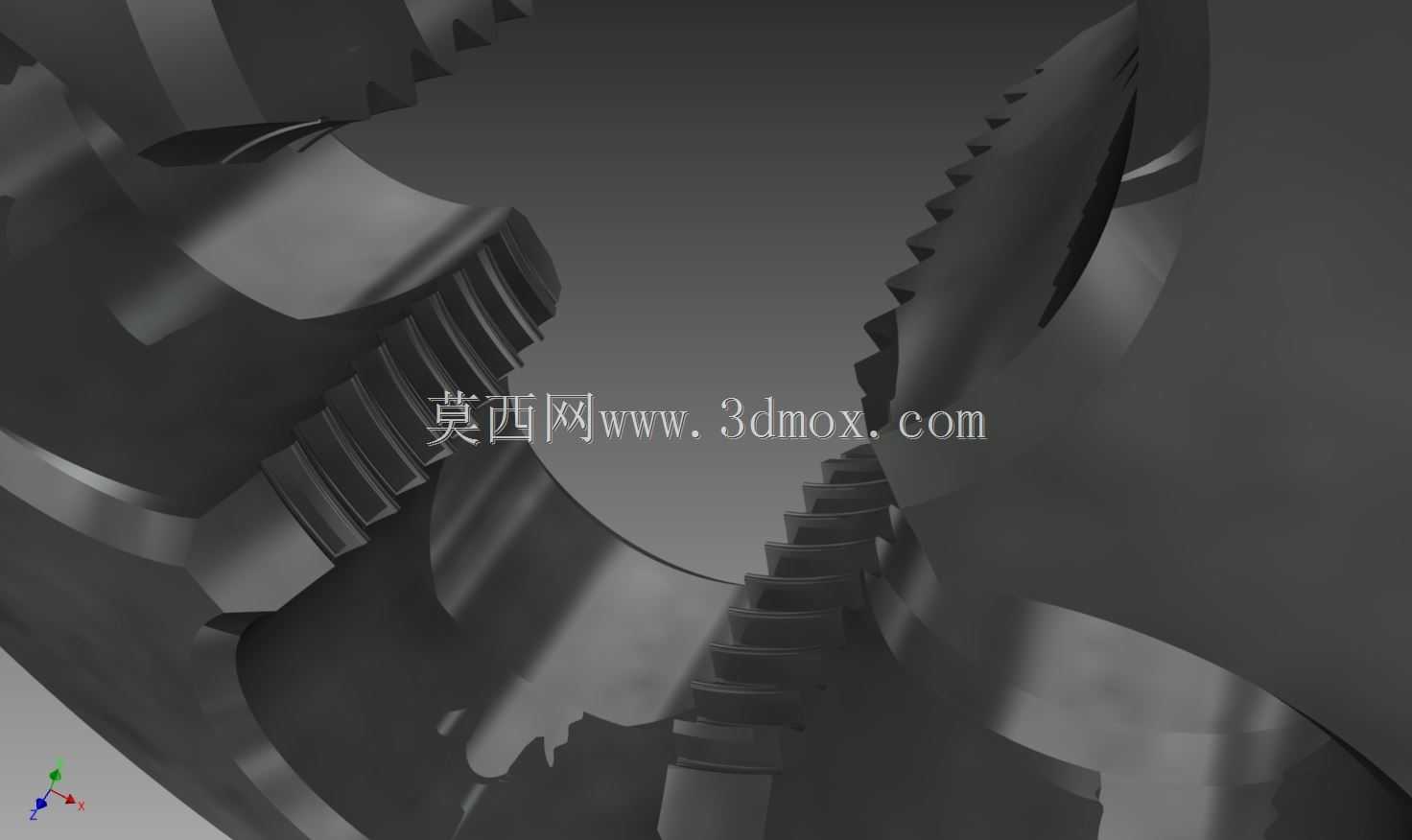

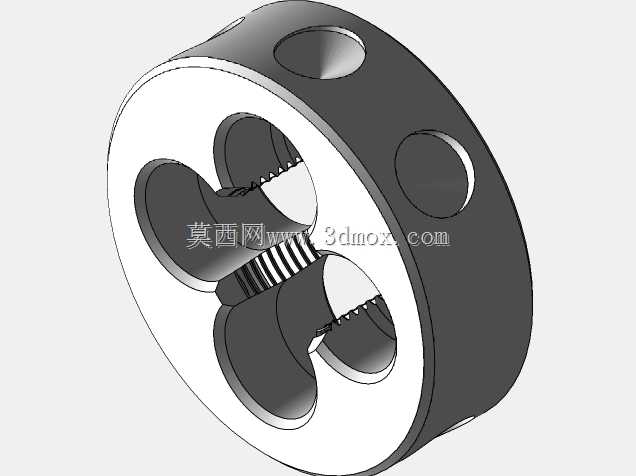

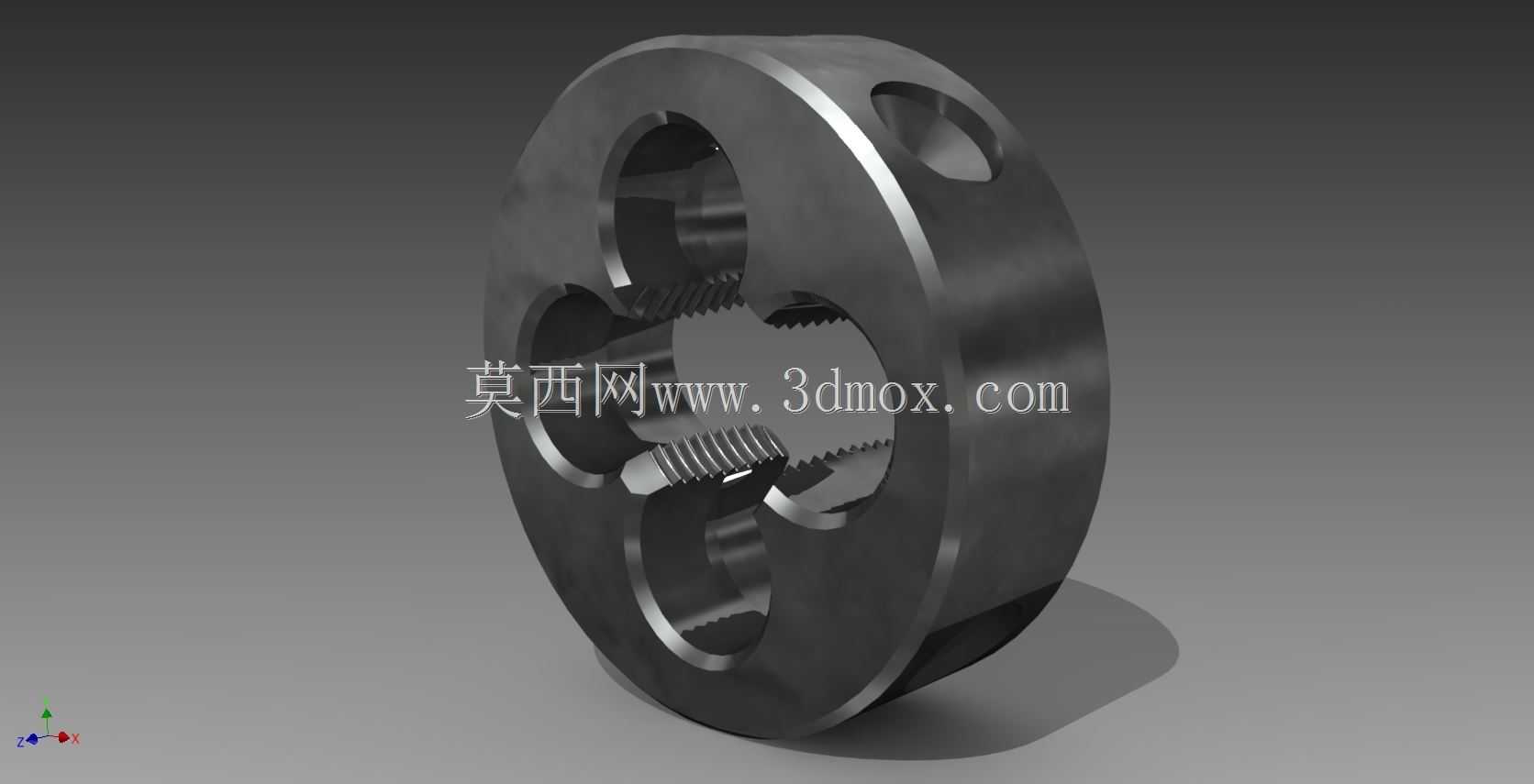

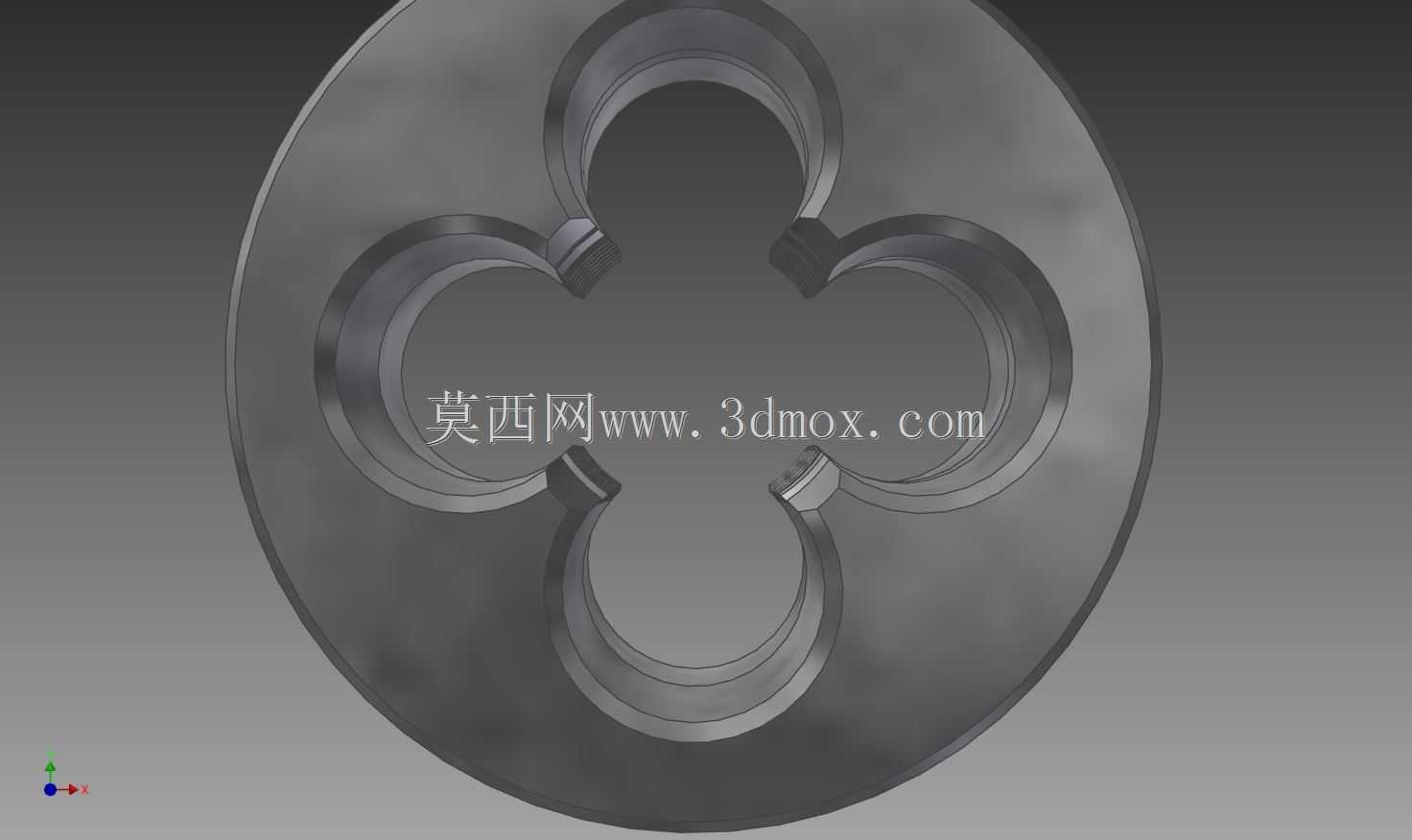

这款圆板牙是针对7/16规格32牙每英寸的美制统一外螺纹加工设计的手动套丝刀具，在设备维保、小批量五金件加工、现场管线装配场景中应用广泛，尤其适合没有车床套丝条件的户外作业、设备抢修工况，能直接在圆棒料上加工出符合ANSI标准的外螺纹，无需复杂装夹，配合板牙架即可手动完成套丝作业。从结构设计来看，整体采用环形圆盘式本体，圆周方向均匀分布四个排屑孔，套丝过程中产生的切屑可顺着排屑孔及时排出，避免切屑堆积在切削刃处刮伤已加工螺纹表面，同时也能减少切削阻力，降低手动操作的施力强度。本体上的切削刃部分经过角度优化，切入端带有15度左右的切入锥角，刚开始套丝时能顺畅引导板牙对准圆棒中心，不需要反复调整垂直度，新手操作也能快速找准切入位置，避免出现螺纹歪牙、烂牙的问题。板牙的外圆上设计有对称的紧固凹坑，使用时配合板牙架上的紧固螺钉顶入凹坑，就能传递扭矩，不会出现套丝过程中板牙打滑空转的情况，适配市面上常规规格的圆板牙架，不需要定制专用夹持工具。从安装边界来看，这款板牙的外径符合标准圆板牙的尺寸系列，厚度匹配对应螺纹规格的常规设计，套丝时需要预先将待加工圆棒的端部倒出45度倒角，倒角直径略小于螺纹小径，方便板牙顺利切入；加工过程中需要定期加注切削液，降低切削刃的磨损速度，延长板牙使用寿命。设计时充分考虑了手动套丝的受力特点，切削刃的后角经过合理匹配，既保证切削刃足够锋利，又避免刃口过脆容易崩损，日常用来加工铜、铝、低碳钢等塑性较好的材料时，能获得粗糙度合格的螺纹表面，加工出的螺纹可以直接和同规格的统一螺纹螺母配合，通止规检测能满足中等精度的装配要求。在小型设备装配、水暖管路改装、非标紧固件现场制作的场景中，这类板牙不需要依赖大型加工设备，能快速完成外螺纹加工，解决现场没有机加工条件的痛点，相比车床套丝，手动板牙的灵活性更强，适合零散、小批量的螺纹加工作业，也能用来修复已经磕碰损伤的外螺纹，将损坏的螺纹段重新套丝修整，恢复紧固件的装配性能。
