竞赛机器人定制3D打印行走底盘结构

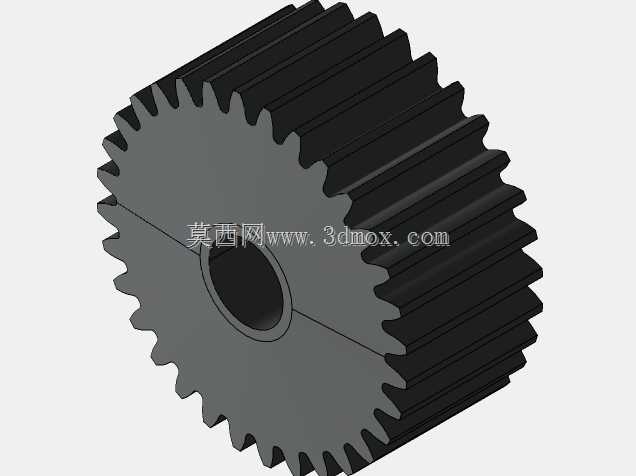

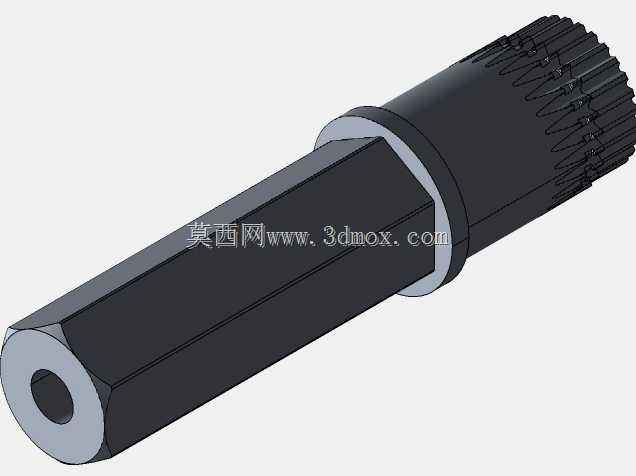

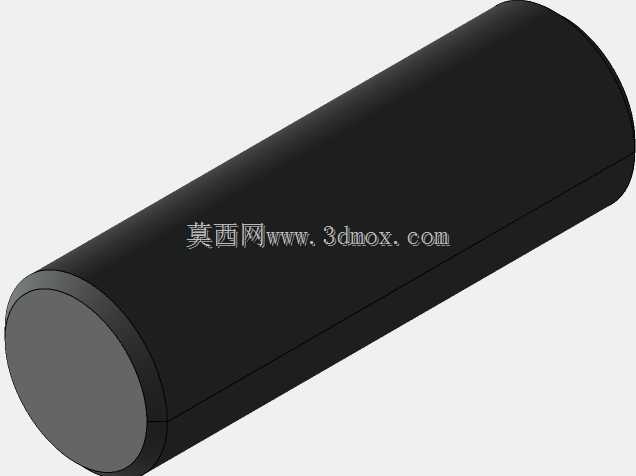

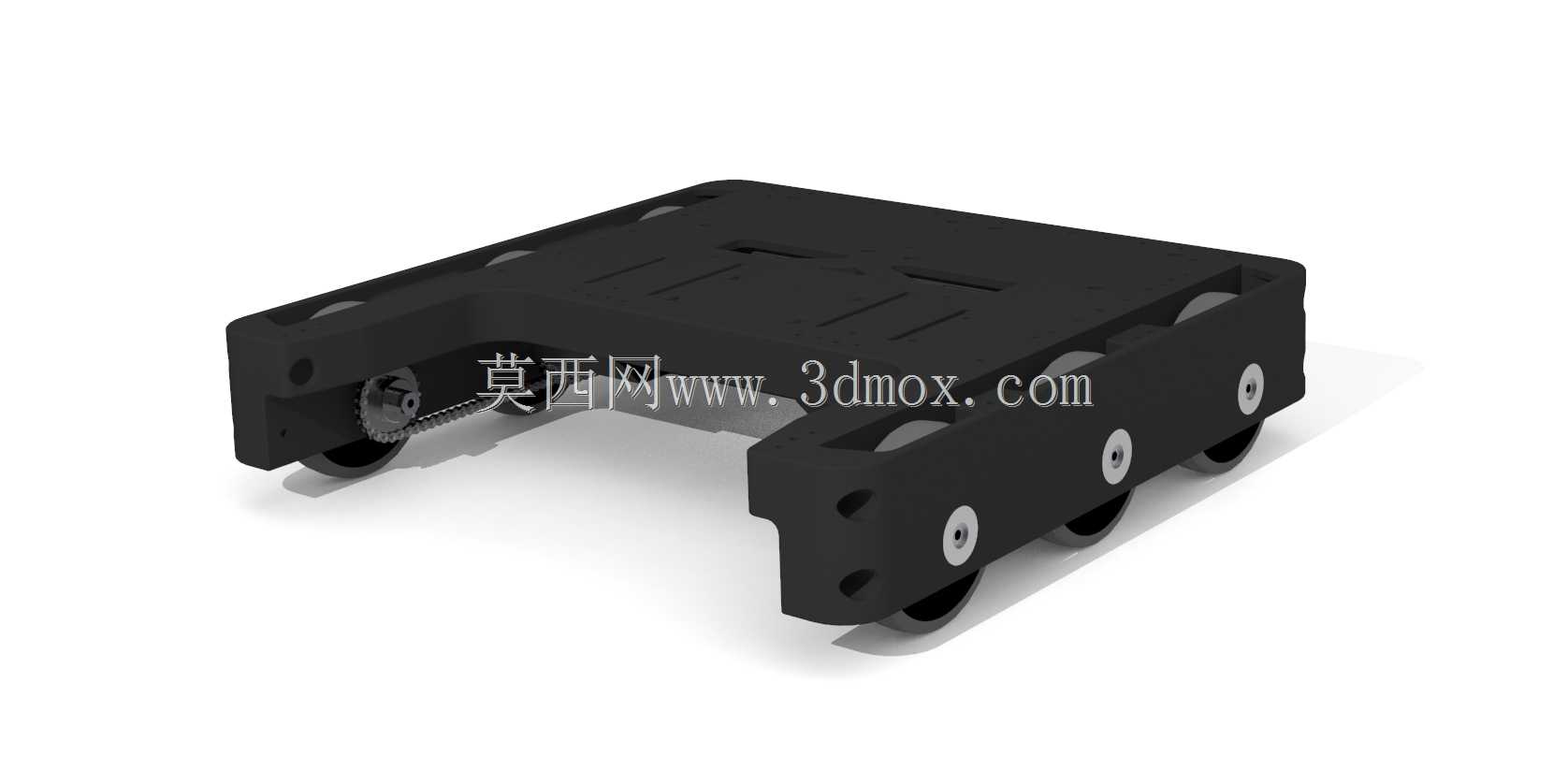

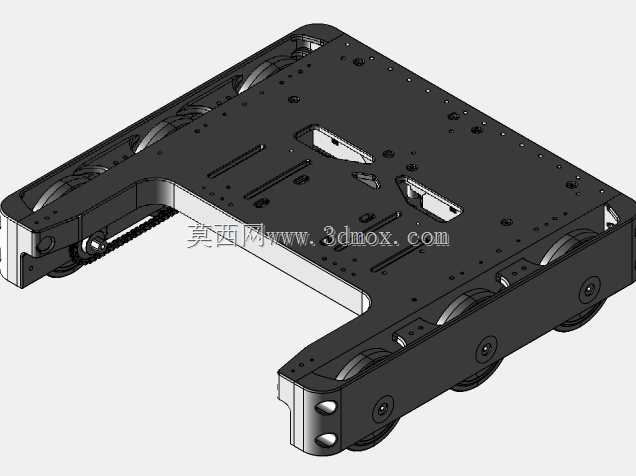

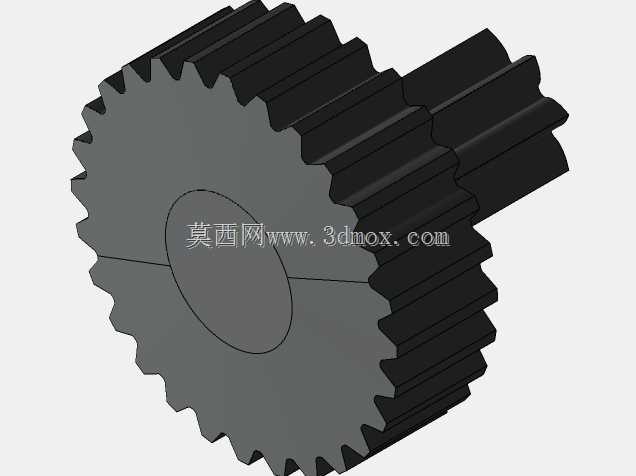

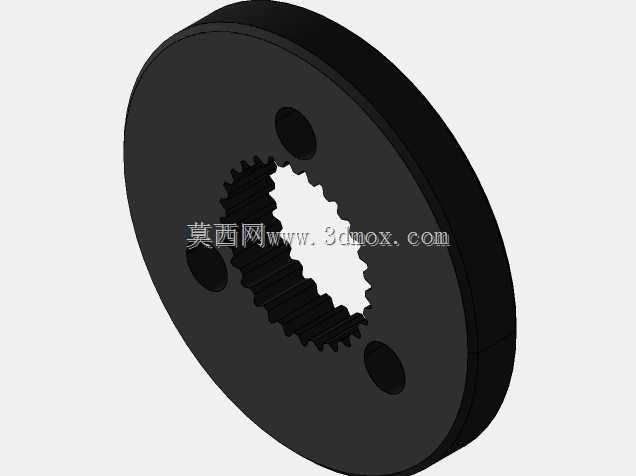

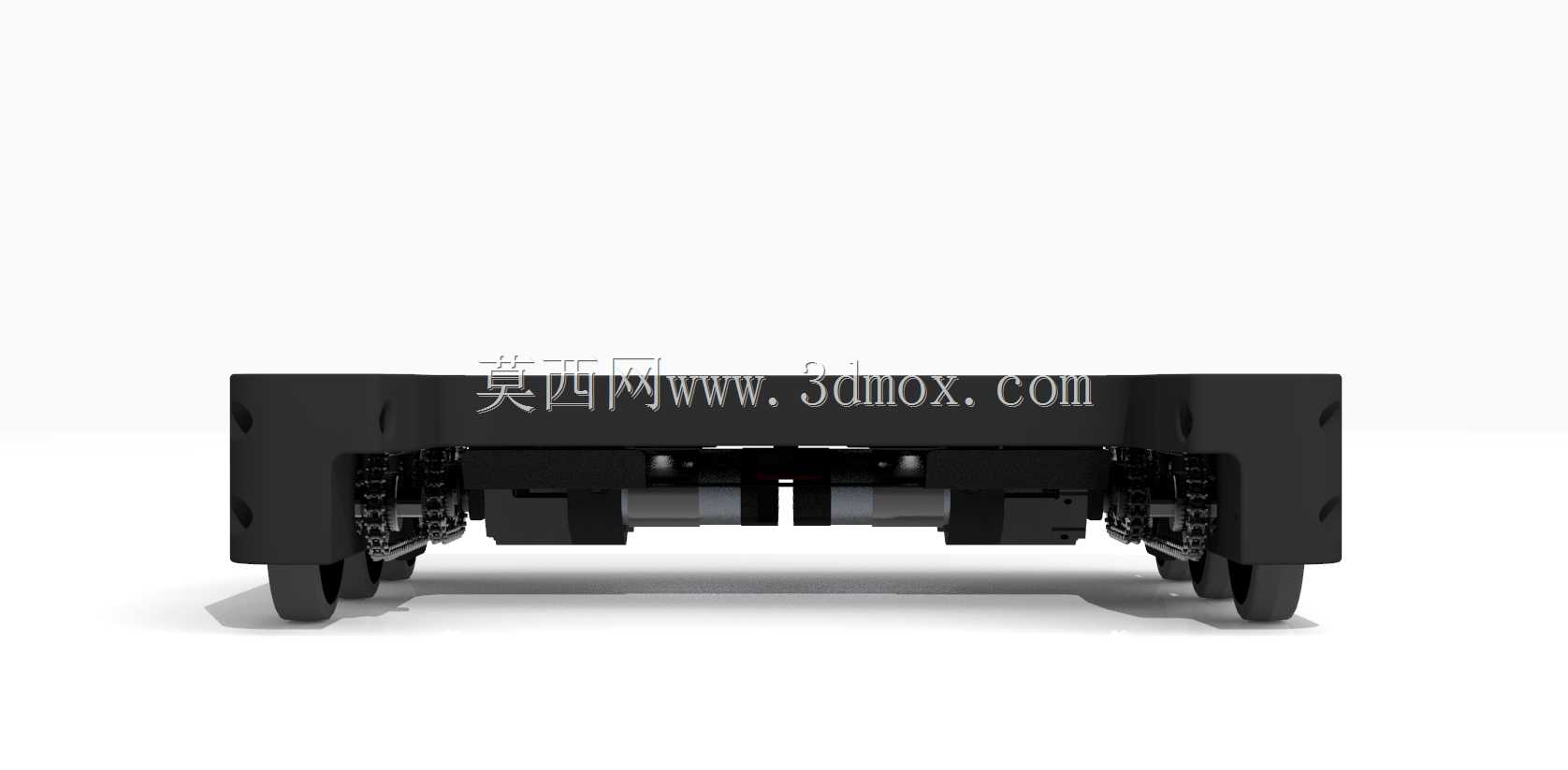

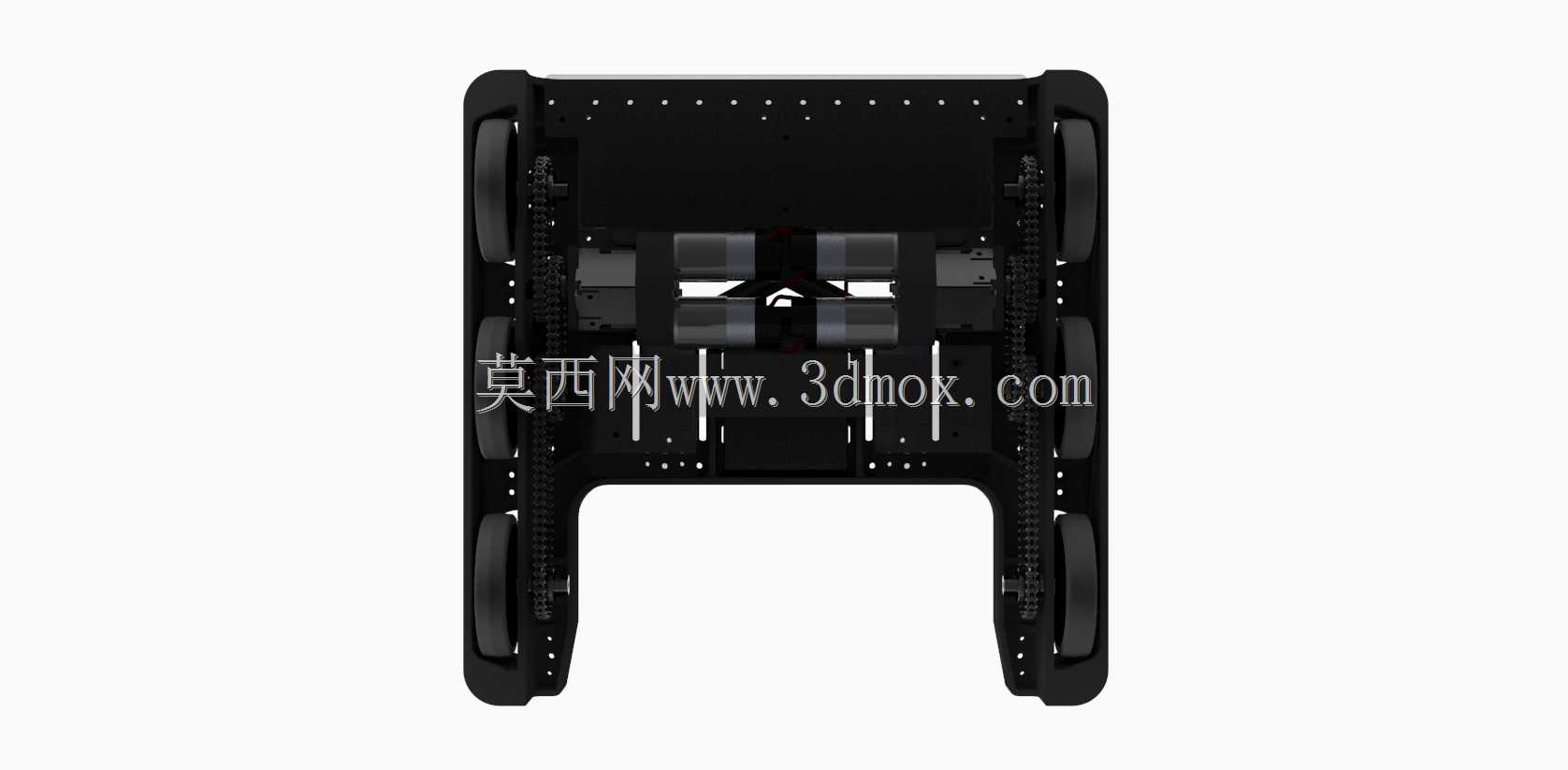

这款行走底盘主要面向小型竞技类机器人的改装与定制开发场景，可直接作为轮式移动机器人的下部承载基体使用，适配桌面级小型机器人的快速搭建需求，也可作为非标小型移动载具的行走基座参考。从结构功能来看，底盘本体采用一体化框架式设计，主体为扁平矩形承载结构，两侧预留轮组安装位，内部集成了传动轮系的安装空间，可直接配套标准小型滚轮与传动齿轮组件，无需额外加工转接支架。底盘上表面预留了多组规则排布的安装槽位，可直接固定上层控制板、电池模块、功能执行组件，安装孔位的间距适配常规小型机器人标准件的安装尺寸，能减少二次打孔的加工工作量。设计阶段优先考虑了3D打印工艺的成型特性，整体壁厚均匀，无大跨度悬空结构，无需额外添加大量支撑即可完成打印成型，打印完成后仅需简单去除毛刺即可完成轮组、轴件的装配，大幅缩短了原型件的制作周期。底盘两侧的轮组采用对称排布方式，单侧布置多组滚轮，可提升行走过程中的接地稳定性，在平整桌面、硬质铺装地面移动时可减少侧倾风险，轮轴安装位采用内嵌式设计，轴孔与塑料本体直接配合，可适配直径2mm-3mm的标准金属轴，装配时可直接压入固定，无需额外添加轴套即可满足小型机器人的负载行走需求。底盘前部做了内凹式避让设计，可预留传感器安装空间，方便加装红外循迹模块、碰撞检测开关等常用竞赛机器人配件，不会出现结构干涉问题。从安装边界来看，底盘整体外轮廓尺寸控制在小型机器人常用的100mm-150mm边长区间内，整体高度较低，可降低整机重心，提升行走过程中的抗倾覆能力，底部预留了足够的离地间隙，可顺利通过5mm以内的地面凸起障碍，不会出现底盘剐蹭地面的问题。底盘侧面预留了传动齿轮的安装避让位，可直接配套小型直流减速电机的输出齿轮，动力传递路径短，传动效率损失小，能适配常规3V-6V供电的小型直流电机，满足竞赛机器人快速移动的动力需求。结构上没有冗余的装饰性设计，所有结构特征都服务于装配与功能需求，打印材料选用ASA材质时，可具备较好的抗冲击性能与耐磨性能，能承受竞赛过程中的轻微碰撞与长时间行走磨损，轮组安装位的加强筋结构可分散轮轴受到的侧向冲击力，避免长时间使用后出现轴孔开裂的问题。
