车用点火系统火花塞结构三维数模

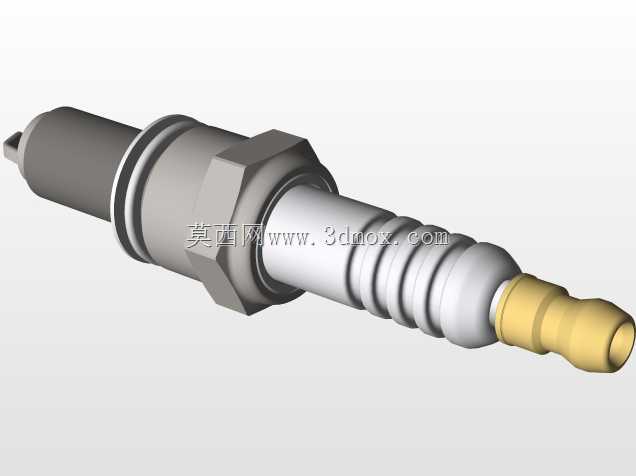

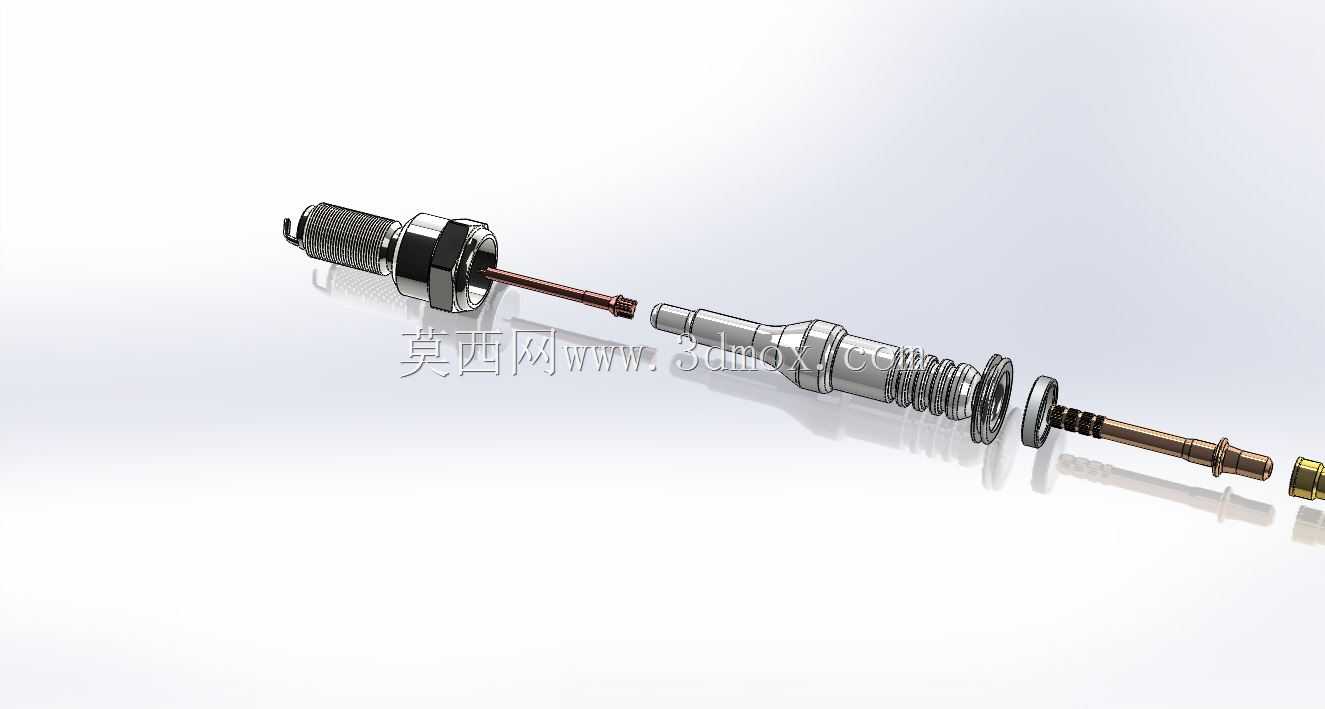

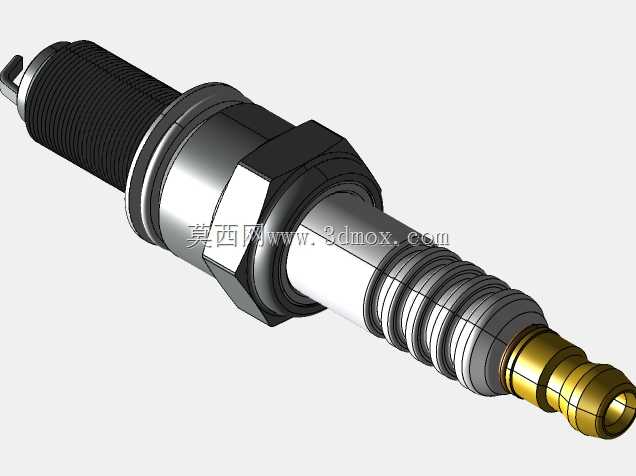

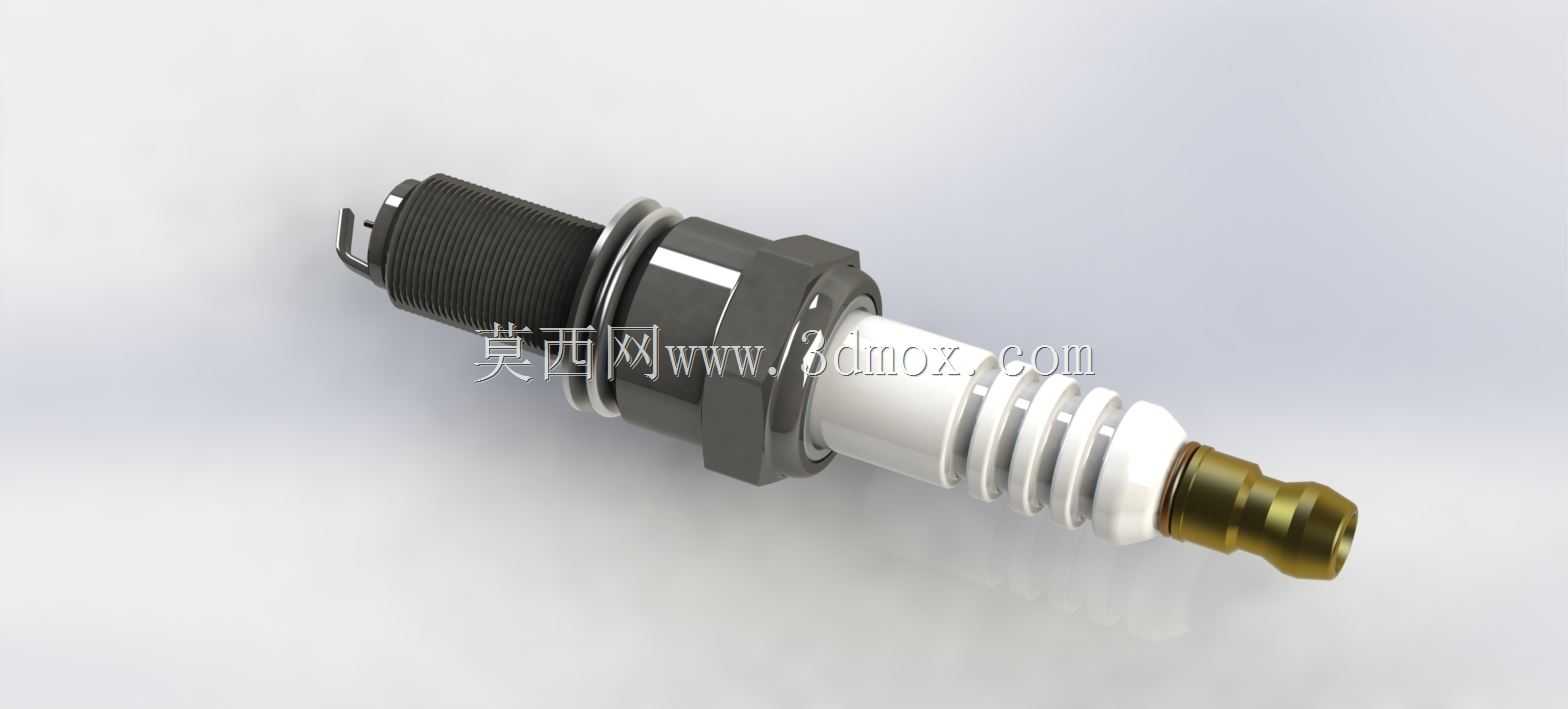

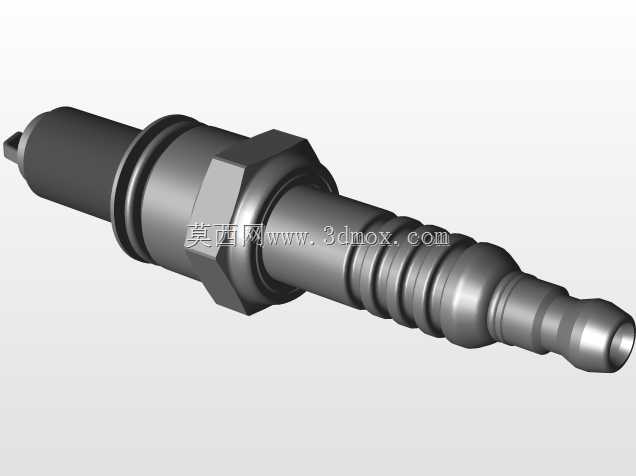

这款火花塞的建模过程完全围绕内燃机实际装车工况展开，首先要明确它的核心作用是在发动机燃烧室内引入高压电，击穿电极间隙产生电火花，点燃气缸内的油气混合气，是汽油发动机点火系统里直接决定点火可靠性的终端执行部件，日常装车覆盖乘用车、小排量通用动力机械、摩托车等多数点燃式内燃机场景。建模时最先敲定的是安装边界尺寸，也就是壳体上的六角拧动段、螺纹旋合段的参数，螺纹段要匹配气缸盖上火花塞安装孔的公称直径与螺距，六角对边尺寸要适配常用套筒规格，保证售后维修、产线装配时标准工具可以直接操作，不会出现干涉打滑的问题；同时螺纹段的旋合长度需要严格对应气缸盖的壁厚，过长会凸入燃烧室挤占压缩空间，过短则会导致电极位置凹陷、点火能量传递受阻，甚至引发密封失效漏气。结构设计上从接线端往燃烧室端逐层拆解，最上端的接线螺母用来对接高压点火线或者点火线圈的输出端子，要保证卡接后接触电阻稳定，不会因为发动机振动松脱；接下来的陶瓷绝缘体是核心绝缘部件，建模时特意做了多道伞棱结构，这些凸起的棱边不光是增加爬电距离，避免高压电沿陶瓷表面漏电，还能在发动机工作时容纳少量积碳，减少表面闪络的概率，陶瓷件与金属壳体的铆接结合段要做过盈配合的结构示意，保证燃烧室的高压燃气不会从结合面泄漏。金属壳体除了承担螺纹连接、拧装受力的作用，还作为接地电极的载体，侧电极与中心电极的间隙是建模时重点控制的尺寸，这个间隙直接匹配点火系统的输出电压，间隙过大需要更高的击穿电压容易缺火，间隙过小则火花能量不足无法充分点燃混合气；中心电极内部的密封电阻、导电密封层的结构也做了还原，这个电阻一方面可以抑制点火时产生的电磁干扰，避免干扰车载电子设备正常工作，另一方面能缓冲电极受到的热冲击，延长使用寿命。建模时还考虑了火花塞的热特性匹配，陶瓷绝缘体的裙部长度对应不同热值，裙部长的低热值火花塞适配低功率、低转速发动机，能保持较高的工作温度避免积碳，裙部短的高热值火花塞适配高功率高转速发动机，能快速散热避免炽热点火，整个模型的各段台阶、倒角都完全还原量产件的工艺特征，比如壳体滚花、电极焊接位置的过渡、陶瓷件表面的光洁度区分，能直接用于点火系统结构教学、发动机周边装配干涉检查、维修实训演示等场景，装配时只要对齐安装孔的螺纹轴线，按规定扭矩拧紧，就能保证密封垫圈的压合量符合要求，不会出现漏气、螺纹滑牙的问题。
