天文观测用T2接口通用翻转镜结构

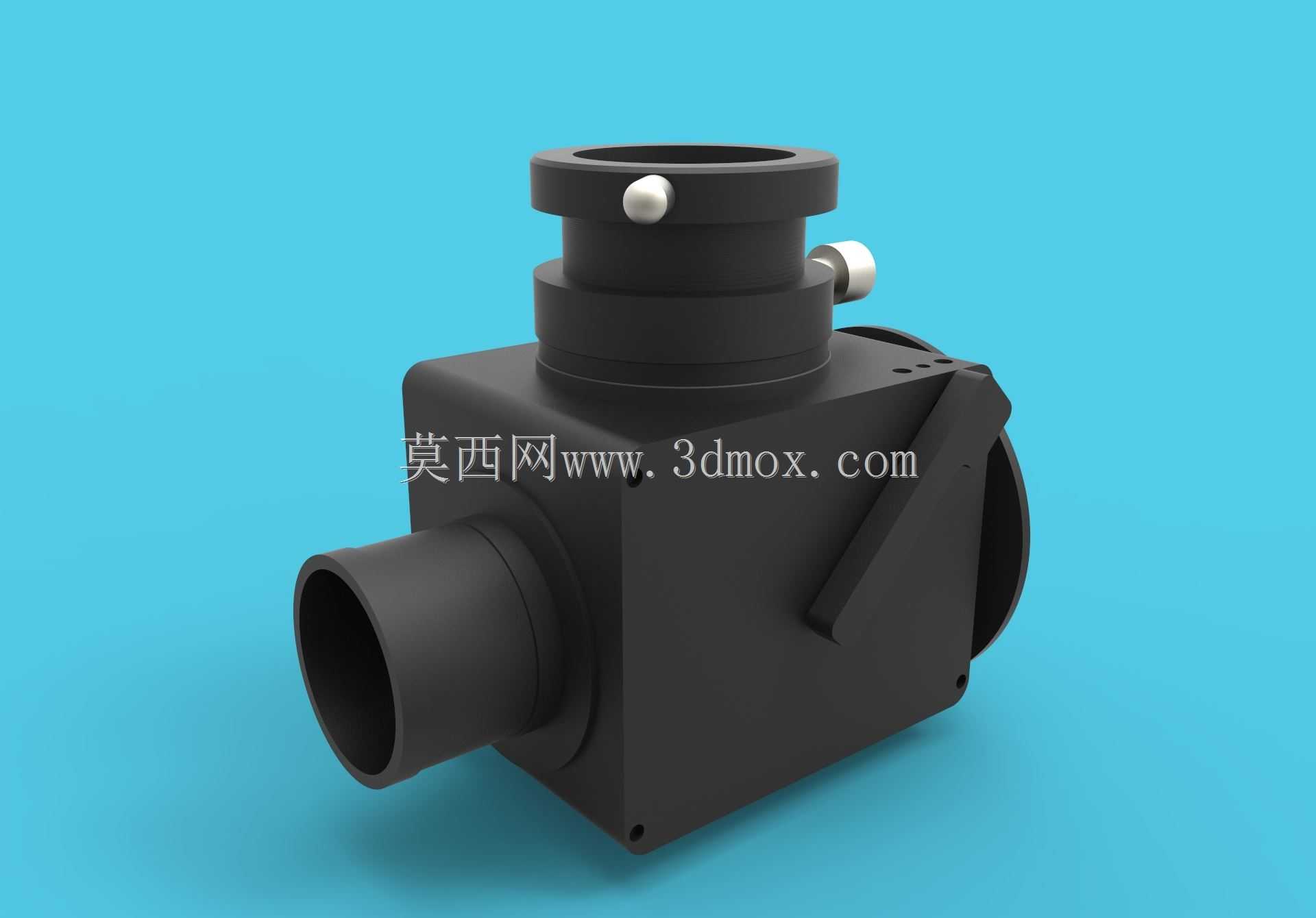

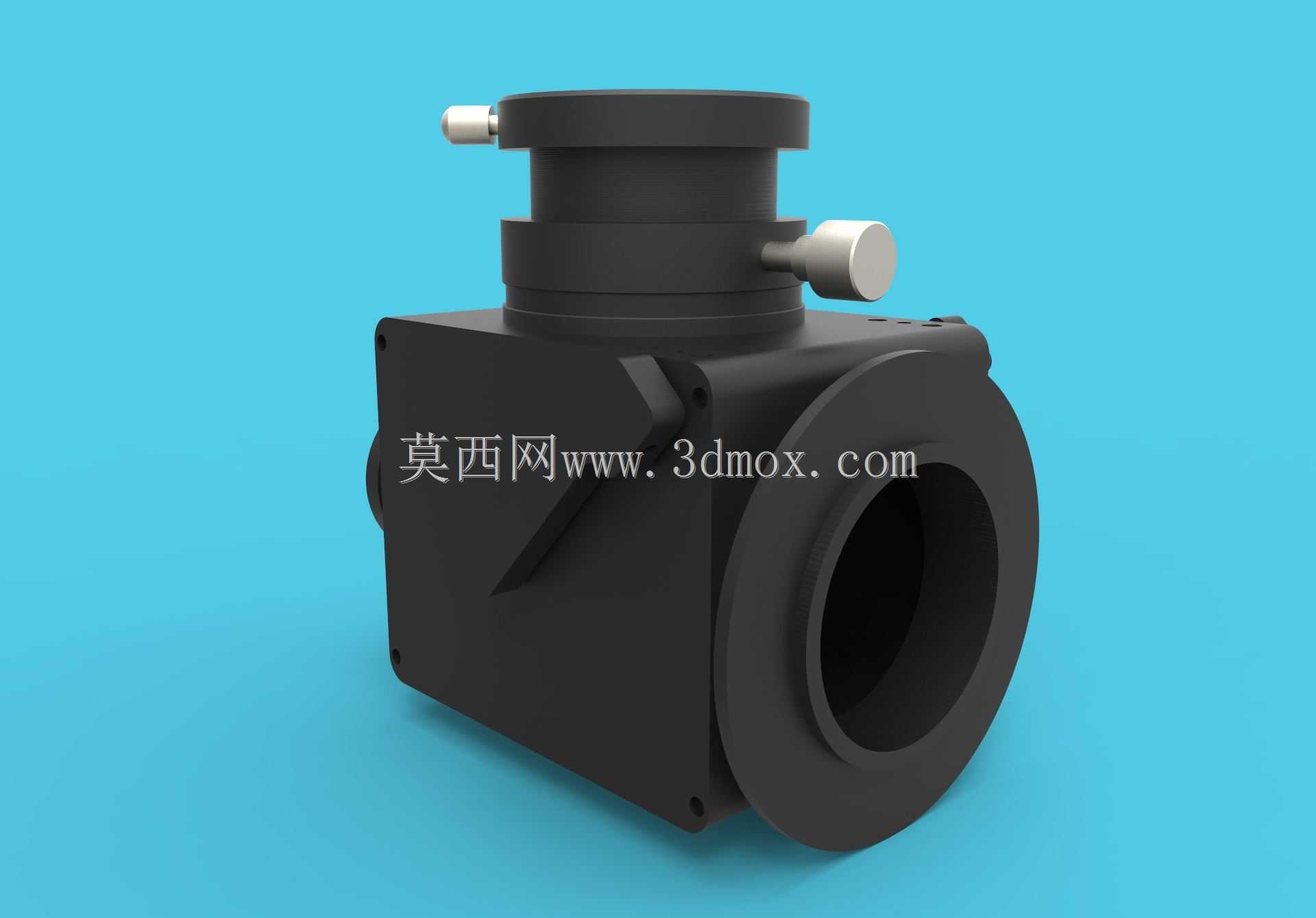

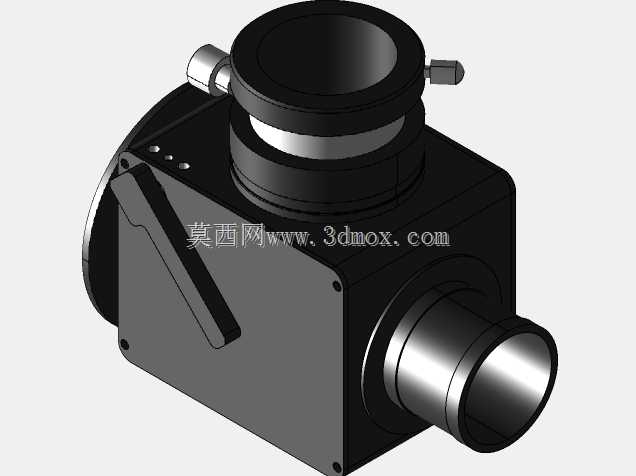

这款翻转镜主要适配亮星、猎户座等系列天文望远镜，核心作用是在目视观测与天体摄影光路间快速切换，无需反复拆装目镜或相机端设备，避免重复拆装带来的光轴偏移问题，大幅提升天文观测与拍摄的操作效率。从结构设计来看，主体采用方形腔体作为光路承载基体，三个接口端分别对应望远镜主镜接入端、目镜安装端、相机安装端，其中目镜与相机端的螺纹规格均为标准T2接口，可直接匹配市面绝大多数同规格目镜、天文相机及滤镜轮等配件，无需额外配置转接环即可完成组装。侧面设置的螺旋调焦机构，可在光路切换后微调焦点位置，确保目镜观测与相机成像时焦点保持一致，省去切换后重新对焦的繁琐步骤，尤其适合长时间深空天体拍摄时的快速操作。设计阶段优先考虑了光路同轴度控制，翻转镜片的转轴采用紧配定位结构，每次翻转到位后通过侧面的定位珠实现卡位锁定，避免使用过程中镜片移位导致的成像偏移；腔体内部做了消光纹路处理，减少杂散光在腔体内的反射，提升观测与拍摄的成像对比度。外形方面，主体方形腔体的边角做了小圆弧过渡，避免锐边划伤操作人员，各接口的外圆尺寸控制在常规天文配件的适配范围内，安装时不会与周边的调焦座、滤镜槽等部件产生干涉；侧面的调焦旋钮与翻转拨杆的位置经过人机工程优化，观测者无需大幅移动手部即可完成调焦与光路切换操作，适配不同纬度观测台站的使用姿态。从安装边界来看，主镜接入端的接口长度预留了足够的调焦行程余量，可适配不同后截距要求的天文相机，无需额外增加延长筒即可满足大部分APS-C、全画幅天文相机的后截距需求；整体重量控制在轻量化区间，安装在望远镜调焦座端不会导致镜筒重心过度偏移，减少赤道仪的载重负担，提升长时间跟踪拍摄的稳定性。结构上所有活动部件均采用耐磨材质配合，翻转转轴经过耐磨处理，长期频繁翻转也不会出现松旷间隙，保证光轴的长期稳定性；外壳采用哑光黑色表面处理，既可以减少户外观测时的光线反射干扰，也具备一定的耐候性，适配户外观测场景下的温差、湿度变化，不会因环境变化出现结构变形影响精度。
