承载式车身车架结构力学仿真分析模型

项目分类:3D模型 发布时间:2021-08-31 ID:257207
  • 承载式车身车架结构力学仿真分析模型
  • 承载式车身车架结构力学仿真分析模型
  • 承载式车身车架结构力学仿真分析模型
  • 承载式车身车架结构力学仿真分析模型

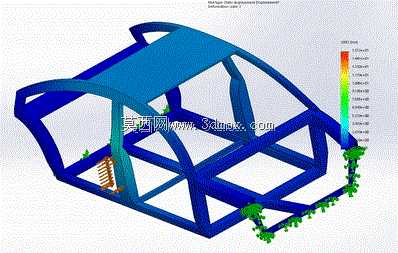

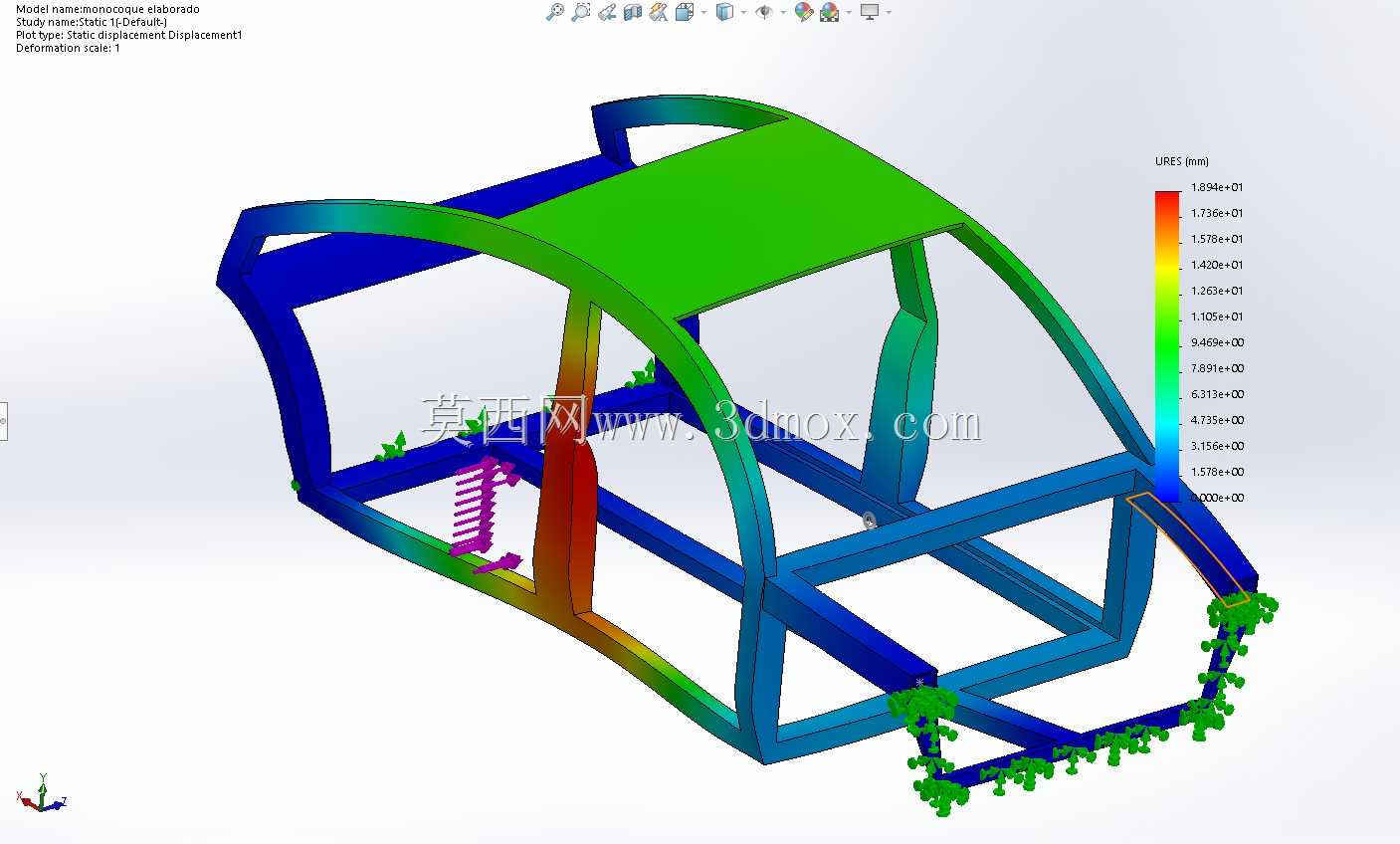

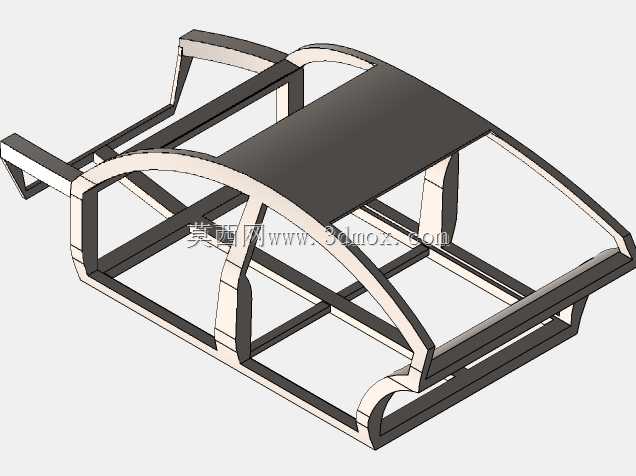

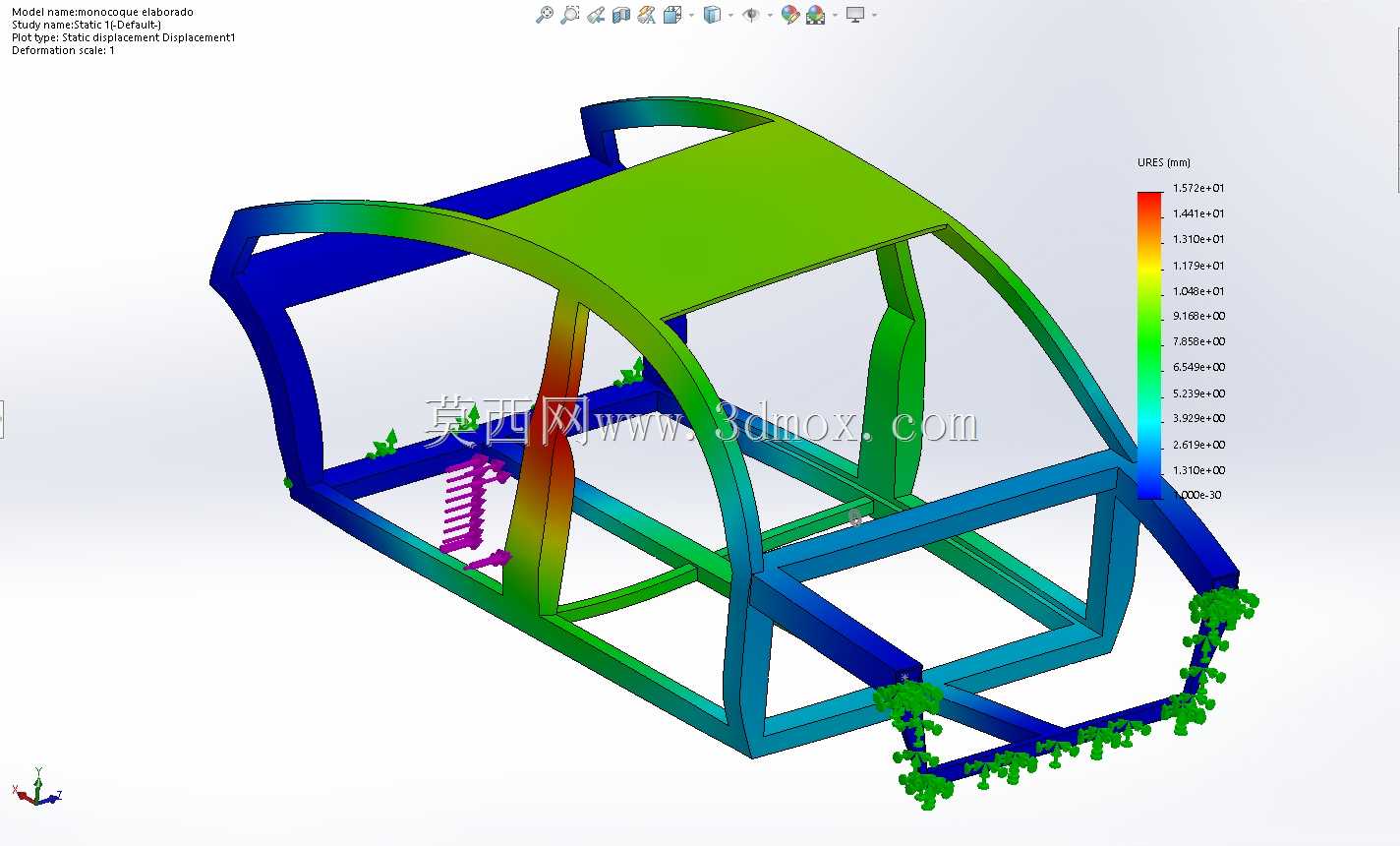

该模型针对小型乘用车辆承载式车架主体结构搭建,核心用于车架开发阶段的结构力学性能验证,覆盖整车研发过程中概念设计阶段的刚度、强度校核场景,可直接对接整车碰撞、耐久性能分析的前置仿真环节。模型完整还原了车架的主纵梁、横梁、A柱、B柱、顶部横梁、前围安装梁等核心承载构件的空间拓扑关系,所有构件的连接节点均按照实车焊接工艺的连接逻辑设置约束,仿真过程中在悬架安装点位置施加固定约束,对应实车状态下悬架系统对车架的支撑边界,同时在乘员舱底板、前围板位置施加对应满载状态下的均布载荷,模拟乘员、动力总成、附属部件的重量传递路径。从仿真云图的色彩分布可以直观看到不同区域的变形量差异,纵梁与B柱连接位置、前围与纵梁搭接位置的变形梯度变化清晰,能够直接定位结构刚度薄弱区域,为后续的壁厚优化、加强筋布置提供量化参考。设计过程中优先保证了乘员舱区域的结构刚度,通过调整纵梁截面的渐变尺寸,让碰撞载荷能够沿着预设的路径逐级传递耗散,避免局部应力集中导致的结构失效。模型的安装边界完全匹配常规紧凑型乘用车的悬架安装点位间距,轮距方向的安装点间距控制在1450mm-1550mm区间,轴距方向的前后安装点间距适配2400mm-2600mm的常规小型车轴距范围,顶部横梁的弧度设计兼顾了乘员头部空间与车顶抗凹性能要求,A柱的截面倾斜角度在保证前方视野的同时,优化了正面碰撞过程中的力传递路径。仿真过程中提取的各节点位移、应力数据,可直接用于后续的结构轻量化迭代,在满足刚度强度要求的前提下,对低应力区域的构件壁厚进行减薄优化,平衡整车重量与结构性能的关系,减少后续物理样车的试制验证轮次,缩短整车开发周期。
