小型轮式移动机器人承载底盘结构

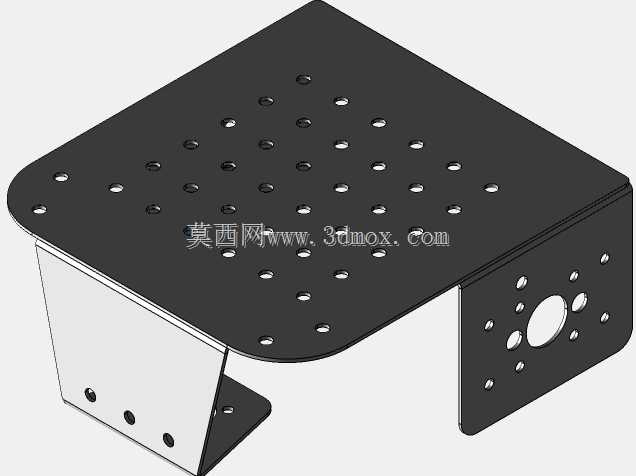

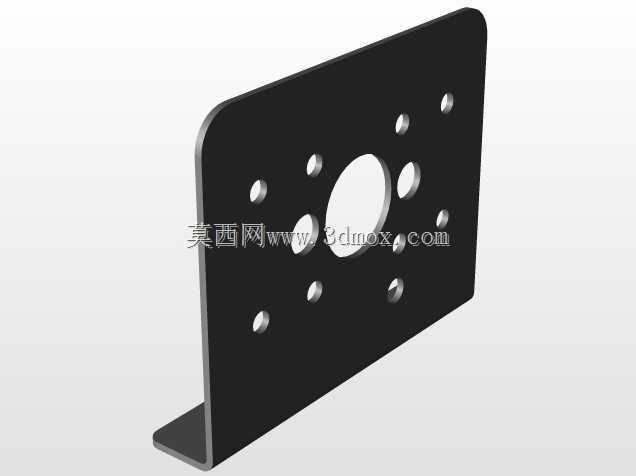

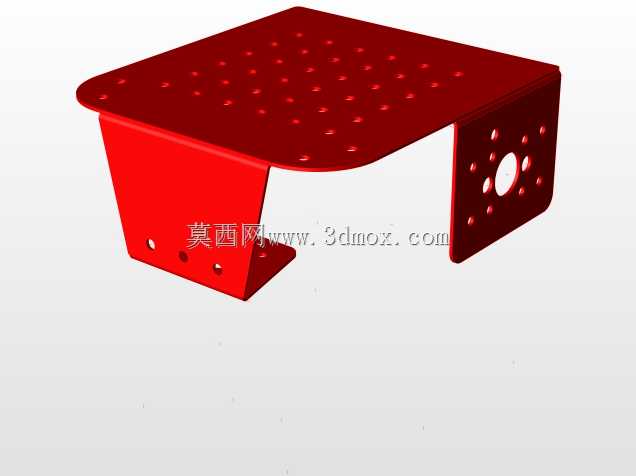

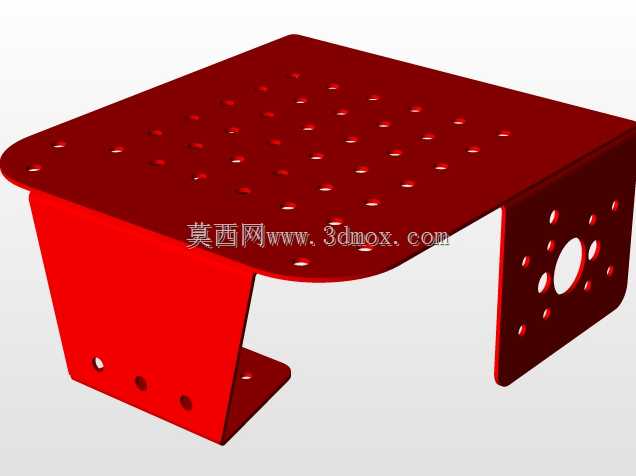

这款轮式移动底盘主要面向小型教育机器人、巡检探测机器人、桌面级搬运演示平台的开发场景使用，作为整机的承载基础结构，承担着驱动单元安装、上层功能模块搭载、行走动力传递的核心作用。设计阶段优先考虑了多场景适配性，上层承载板采用阵列式通孔布局，所有安装孔位按照统一孔距排布，可兼容不同尺寸的控制板、传感器支架、电池仓、机械臂基座等功能部件的固定需求，无需额外打孔即可完成多数常用创客类、教学类机器人配件的安装，大幅降低二次开发的结构改造成本。底盘两侧采用折弯式侧板结构，既承担驱动轮与减速电机的固定作用，又通过折弯结构提升了整体钣金件的结构刚度，避免薄板承载后出现形变影响行走精度。驱动轮采用橡胶外圈加镂空轮毂的设计，橡胶外圈可提供足够的地面摩擦力，减少光滑地面行走时的打滑问题，镂空轮毂在保证结构强度的同时降低了轮体自身重量，减少驱动电机的负载。底盘前部预留了万向轮的安装位，可搭配单万向轮或双万向轮组成差速驱动结构，实现原地转向、小半径转弯等移动动作，适配实验室、教室、平整室内地面等多种使用环境。从安装边界来看，承载板的孔位覆盖范围可兼容从51单片机控制板到树莓派、各类工控小板的安装尺寸，侧板的电机安装位适配常用的N20、GA25等规格的直流减速电机，轮距与轴距的设置保证了整机行走时的稳定性，不会因上层搭载模块重心偏高出现侧翻问题。结构设计上没有多余的冗余特征，所有折弯角度、孔位间距都按照常用加工公差设置，钣金加工时可直接采用激光切割加折弯工艺成型，无需额外开模，适合小批量试制与教学演示场景使用。底盘的离地间隙设置兼顾了通过性与重心控制，可顺利通过室内地面的细小接缝、薄地毯边缘等障碍，同时较低的重心保证了搭载机械臂、摄像头等抬升类部件时的整机稳定性。
