家用带气泡板玻璃蒸馏装置结构设计

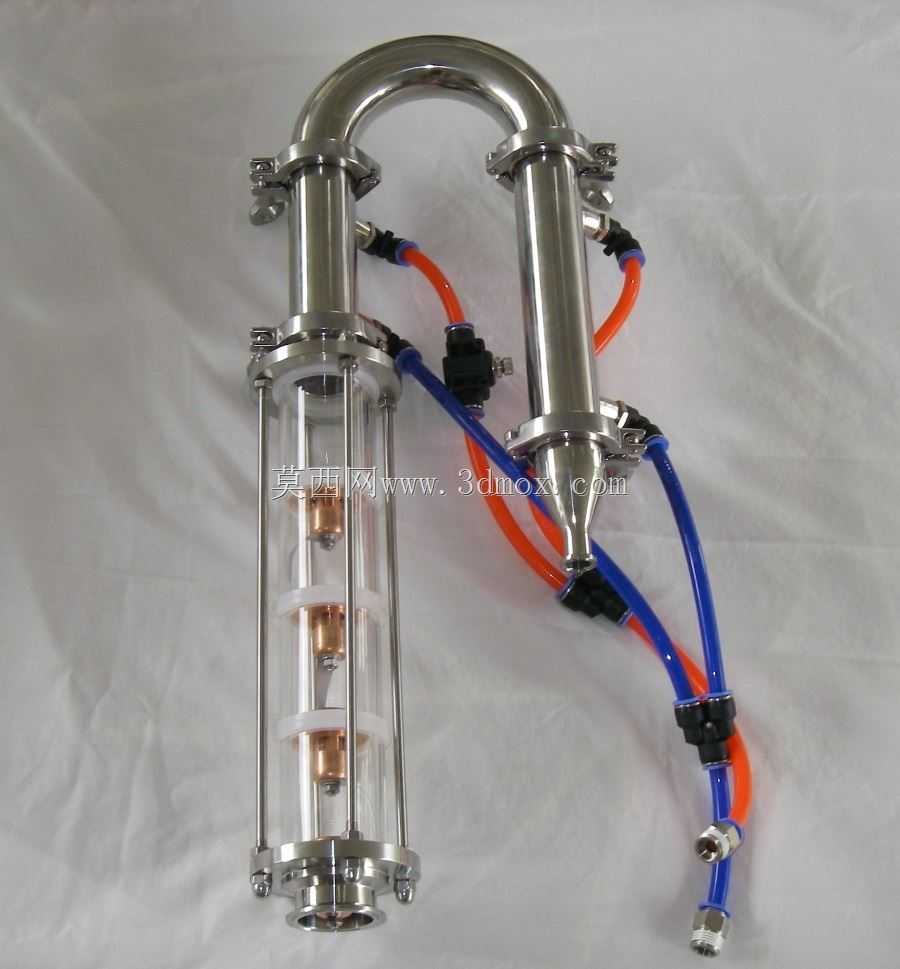

这套蒸馏装置主要面向家庭自酿、小型手工精酿场景设计，可满足小规模酒水提纯、芳香物质提取的使用需求，区别于工业级大型蒸馏设备，整体结构紧凑，无需复杂的厂房安装条件，普通家用台面即可完成布设。设备主体采用U型弯管连通两个立式腔体，其中一侧腔体设置透明玻璃视筒段，内部集成多层铜质气泡板，蒸馏过程中蒸汽穿过气泡板上的开孔时，会与板上留存的冷凝液充分接触，反复进行气液传质，有效提升馏出物的纯度，同时透明视筒可直接观察内部气泡流动、液层分布状态，便于操作人员实时调整加热功率，把控蒸馏节奏。另一侧腔体为冷凝段，外部连接红蓝两路柔性管路，分别对应冷却介质的进、出通路，快插式接头搭配管夹固定，可适配常见的家用供水压力，无需额外配置高压冷却循环系统，管路弯折半径预留充足，安装时不会出现折堵影响冷却液流通的问题。设计阶段优先考虑家用场景的拆装清洁需求，所有腔体连接位置均采用卫生级快装卡箍结构，无需专用工具即可手动拆分，玻璃段与不锈钢段的衔接处采用耐温硅胶密封圈，兼顾密封性能与食品接触安全性，避免馏出物出现异味或杂质污染。整体安装边界控制在台面400mm×300mm的占用范围内，总高度不超过500mm，底部接口采用标准卫生级快装接头，可直接对接家用级别的加热容器，无需额外加工转换接头。结构设计上规避了工业蒸馏设备的复杂阀门组，仅在必要位置设置手动控制阀，降低非专业用户的操作门槛，不锈钢构件均采用镜面抛光处理，减少物料挂壁残留，日常清洁仅需冲洗即可完成维护。气泡板的开孔率经过反复校核，既保证蒸汽能够均匀穿过液层形成稳定气泡，又不会出现液泛、冲料的问题，适配家用加热设备的功率波动范围，即使加热功率出现小幅变化，也能维持稳定的蒸馏状态。
